新製品 TE Connectivity Japan

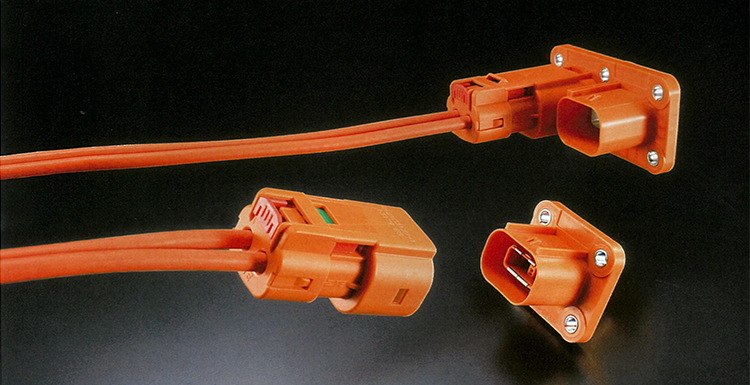

HVA280 2P 高電圧コネクタ

嵌合検知機構をハウジングに内蔵した
コンパクトサイズのEV/HEV向け高電圧防水コネクタ

高電圧ユニットの小型化に貢献

ハウジング内部に嵌合検知回路を内蔵することで、コネクタ取り付け面積を大幅に削減。
高電圧ユニットの小型化に貢献できます。

あらゆるニーズに対応できる多彩なラインアップ

ユニット側の組み付けニーズに対応できるヘッダと、車体側のハーネス選択に幅広く対応できるプラグをラインアップ。また、嵌合間口を共通化しており、組み合わせの自由度も向上しました。仕様や搭載条件など、ご要望に応じた提案も可能です。

国内外での採用実績も豊富

北米自動車規格(USCAR)などの自動車規格に準拠しており、国内外のEV/HEVにおいて数多くの採用実績を積み上げてきました。車載充電器、インバー夕、DC/DCコンバータ、工アコンなど、さまざまなユニットに採用されています。

その他の特長 ・作業者保護と確実な嵌合を実現する二段ロック機構を搭載
・プラグには、嵌合状態を視認できるラッチ付タイプなど、多様なラインアップで各種ニーズに対応
Part Numbers ヘッダ 2103124-1
プラグ 2103177-1
製品仕様
適応規格
USCAR-2、USCAR-37、IEC60529



電圧値
600V



許容電流値
40A@85℃(電線径4.0mm²)
27A@125℃(電線径4.0mm²)



使用温度範囲
-40~125℃



適用電線径
2.0~40mm²



保護等級
嵌合時 IP6K9K/IP67
非嵌合時 IP2XB



シールド
360°EMCシールド採用
