新製品 TE Connectivity Japan

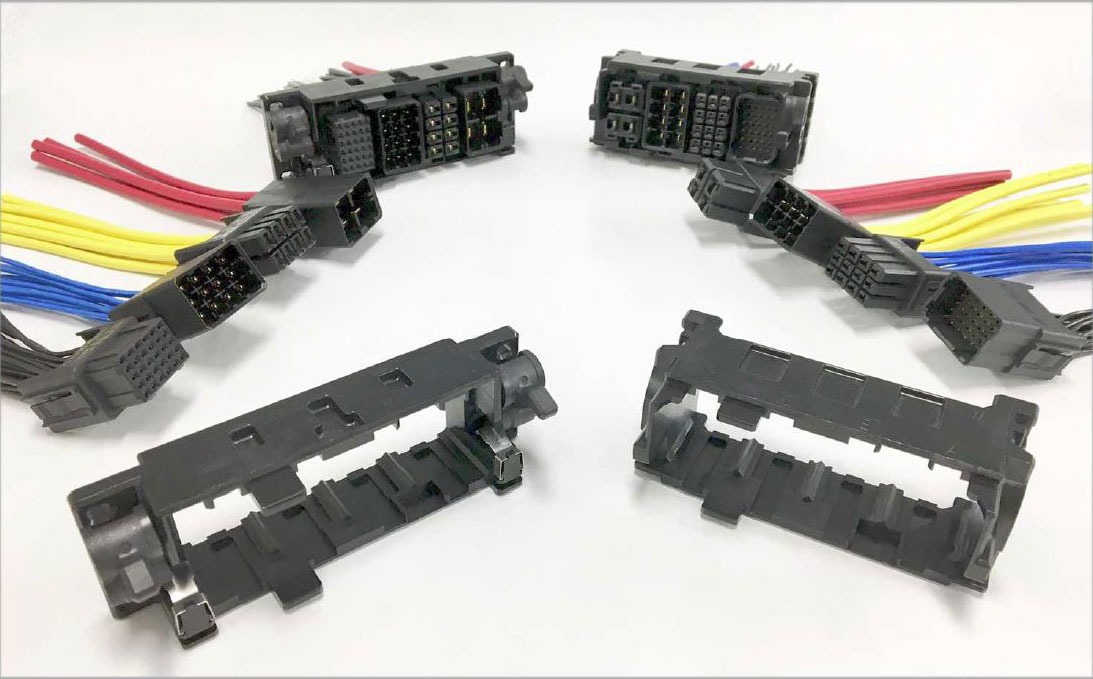

ダイナミック多極フレーム
ダイナミックシリーズ コネクタが一括で挿入と抜去できるフレームです。
装置組み⽴て及びメンテナンス時の⼯数を大幅に削減し、誤配線等の作業ミスを大きく低減します。
- ダイナミック D-2800,D-3800,D-4800,D-5800 シリーズのモジュラ ハウジングが使用可能。
- 各モジュラ ハウジングの組み合わせは自由。
- フレームを嵌合させるだけでロックされるワンタッチロック。
- フレームのロック解除を容易にするリリースレバー。
- フレームに設けたキーイングで誤挿入を防止。
- 半導体製造装置、液晶製造装置、産業機械等の各種大型装置のアプリケーションにご提案。

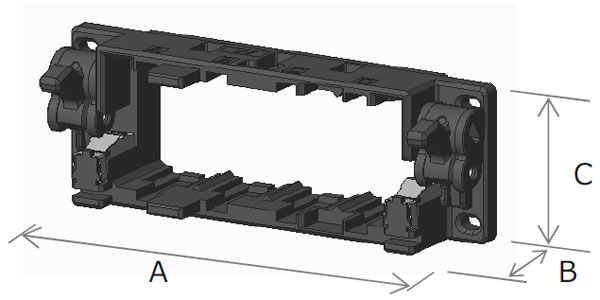

製品型番、外形寸法
キーイング | 型番 | A(mm) | B(mm) | C(mm) |
---|---|---|---|---|
Z | 2069524-4 | 97.1 | 45.1 | 40.4 |
Y | 2069524-3 | |||
X | 2069524-2 | |||
W | 2069524-1 |
※同一キーイングのフレームでの組み合わせのみが嵌合できます。

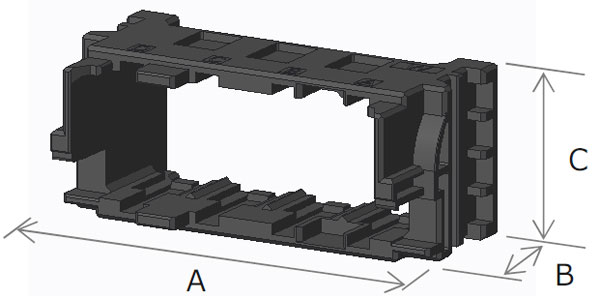

キーイング | 型番 | A(mm) | B(mm) | C(mm) |
---|---|---|---|---|
Z | 2069526-4 | 120.0 | 34.3 | 40.4 |
Y | 2069526-3 | |||
X | 2069526-2 | |||
W | 2069526-1 |

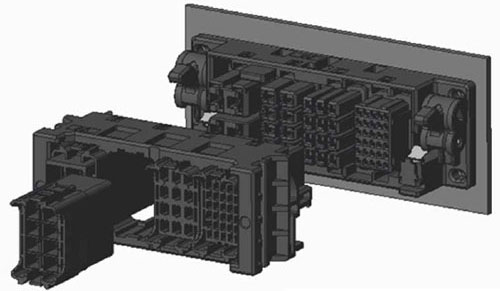

適合モジュラ ハウジング
D2800 | D3800 | D4800 | D5800 | |
---|---|---|---|---|
極数 | 30 | 12 | 8 | 4 |
レセプタクル型番 | 1747365-1 | 1747363-1 | 1871416-1 | 1871418-1 |
タブ型番 | 1747366-1 | 1747364-1 | 1871417-1 | 1871419-1 |
※各モジュラ ハウジングには各々同一シリーズのコンタクトがご使用になれます。ご使用になる電線径、電流値によって選定してください。
製品規格・取付適用規格
シリーズ | 製品規格 | 取付適用規格 |
---|---|---|
フレーム | 108-78644 | 114-5377 |
D2800 | 108-78284 | 114-5258 |
D3800 | 108-78285 | 114-5148 |
D4800 | 108-78388 | 114-5369 |
D5800 | 108-78389 | 114-5206 |
