ロボット・工作機械・半導体製造等、産業機器分野の苛酷環境対応角型コネクタTE-HDCシリーズ。

プラスチックドッキングフレームは、フローティング機構付で、ドロワータイプのアプリケーションに適したソリューションです。

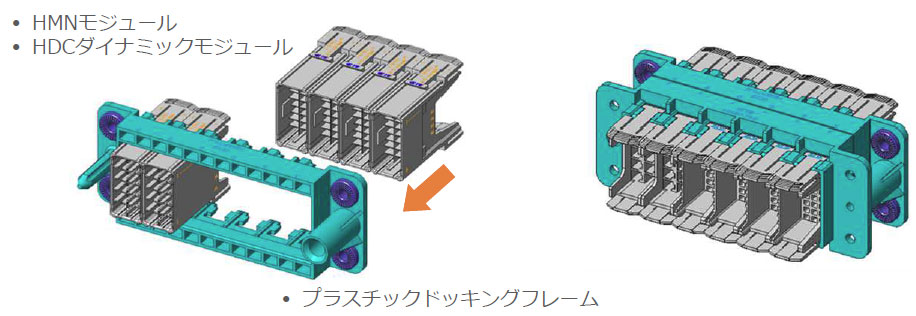

HMNモジュール、または、ダイナミックHDC モジュールをドッキングフレームに装着してご利⽤いただけます。

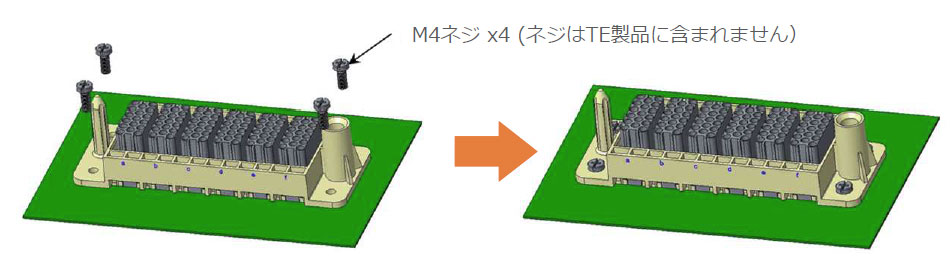

固定フレーム

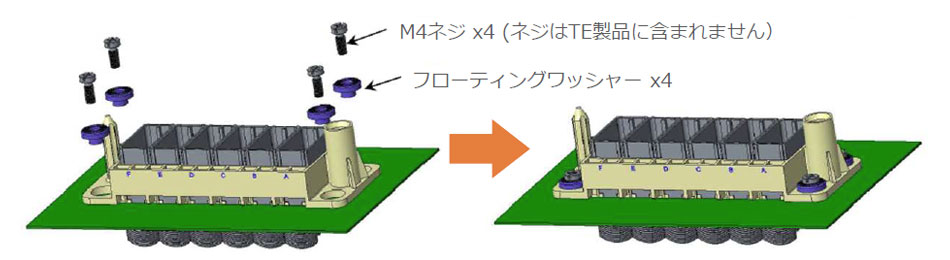

フローティングフレーム

フローティングコンセプト

ドロワーやフレーム等のクリアランスのある機構を嵌合させるのに最適なソリューションです。

モジュラーコンセプト

ドロワーフレームにHDCダイナミックモジュラー、また、HMNモジュラーを組み合わせることで、極数、定格電流、電線サイズ、また、USBやRJ45などのデータ通信まで柔軟な組み合わせが可能です。

アプリケーション

EVステーション , UPS (無停電電源装置) , エナジーストレージ, 制御盤等幅広いアプリケーションにご利⽤いただけます。

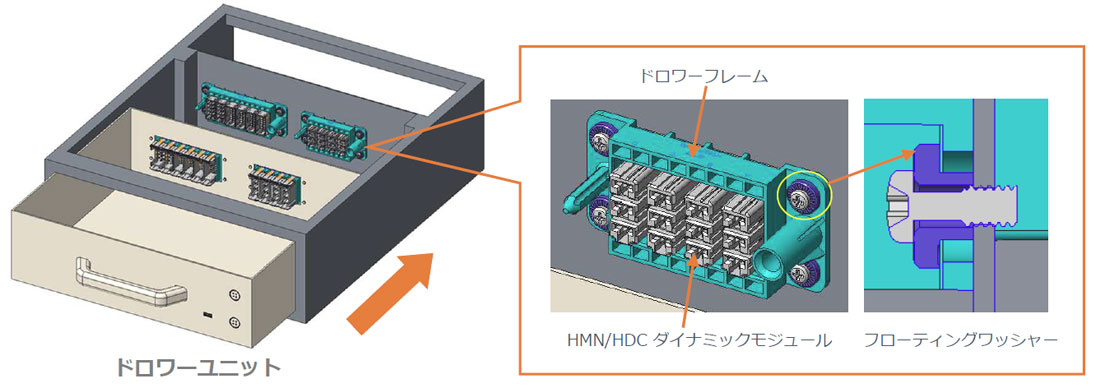

HDC プラスチックドッキングフレームのドロワーユニットへの実装イメージ

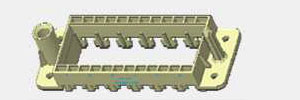

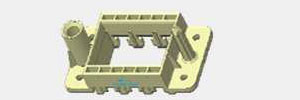

HDCプラスチックドッキングフレーム サイズ・型番リスト

モジュール数	ﾌﾛｰﾃｨﾝｸﾞ/ 固定	イメージ	タイプ	型番

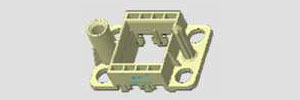

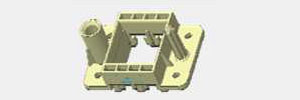

2モジュール	フローティング側		H6BP-T2-M	T2071064101-000
	固定側		H6BP-T2-F	T2071064201-000

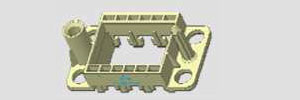

3モジュール	フローティング側		H10BP-T3-M	T2071104101-000
	固定側		H10BP-T3-F	T2071104201-000

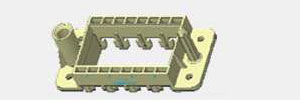

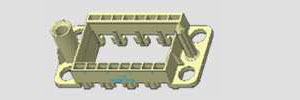

4モジュール	フローティング側		H16BP-T4-M	T2071164101-000
	固定側		H16BP-T4-F	T2071164201-000

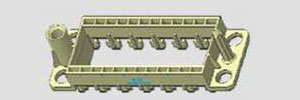

6モジュール	フローティング側		H24BP-T6-M	T2071244101-000
	固定側		H24BP-T6-F	T2071244201-000
フローティング ワッシャー	－		Floating washer	T0930050457-000
