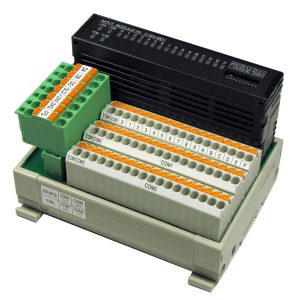

CC-Linkモジュール搭載式 シリーズ　MT1Xシリーズ
ソース（PNP）出力タイプ/NON HOLDタイプが新登場！



【特徴】

・横型構造で、省スペースを実現

・スプリングロック式端子台で簡単配線

・ユニットの取付けはDINレールタイプ









【ラインアップ】

16点/32点/8点混合/16点混合タイプをご用意しています。

【通信線、電源線は2ピース構造】

端子台が2ピース構造になっているので、ターミナル交換等、メンテナンスが容易に行えます。

【コモン端子内蔵】

端子台に+コモン、-コモンがあるので、2線式/3線式のセンサが接続可能です。

【簡単作業】

信頼性の高いスプリング圧結線方式を採用しました。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけのスピーディーな結線作業が行えます。
振動による緩みがないので、増し締め作業が不要になりメンテナンスフリーが実現します。結線後の導通チェックが行えます。

【製品】

C16X-MT1X（シンク、ソース共用タイプ）

C32X-MT1X（シンク、ソース共用タイプ）

C16D-MT1X（シンクタイプ）

C16D-MT1X-NH（NON HOLDタイプ）

C16P-MT1X（ソースタイプ）

C32D-MT1X（シンクタイプ）

C32D-MT1X-NH（NON HOLDタイプ）

C32P-MT1X（ソースタイプ）

C08XD-MT1X（シンクタイプ）

C16XD-MT1X（シンクタイプ）

C16XD-MT1X-NH（NON HOLDタイプ）

C16XP-MT1X（ソースタイプ）

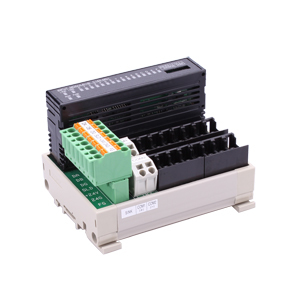

CC-Linkモジュール搭載式 シリーズ　MT1E4シリーズ

コネクタ（e-con）タイプが新登場！



【特徴】

・横型構造で、省スペースを実現

・e-conコネクタで簡単配線

・ユニットの取付けはDINレールタイプ









【ラインアップ】

16点/32点/8点混合/16点混合タイプをご用意しています。

【通信線、電源線は2ピース構造】

端子台が2ピース構造になっているので、ターミナル交換等、メンテナンスが容易に行えます。

【コモン端子内蔵】

端子台に+コモン、-コモンがあるので、2線式/3線式のセンサが接続可能です。

【簡単作業】

圧接式コネクタ（e-con）を採用しました。 コネクタに電線を差し込み、簡単に圧接できる のでスピーディーな結線作業が行えます。
センサを交換する際の作業工数が削減できます。 信頼性の高いe-conコネクタを使用しているの で、接触不良などのトラブル解消を実現します。

【製品】

C16X-MT1E4

C32X-MT1E4

C16D-MT1E4

C32D-MT1E4

C08XD-MT1E4

C16XD-MT1E4
