新製品 TE Connectivity Japan

LUMAWISE ENDURANCE S モジュール

  • 小型モジュールにより照明装置の設計の自由度が向上
  • 取り付けにねじを使用しないため、密閉性の向上 を含めてIPx5 または IPx6 を達成

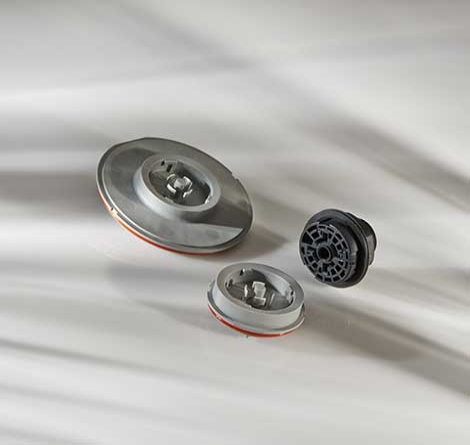

LUMAWISE ENDURANCE S モジュールの商品画像

TE Connectivity(TE)は、特に屋外照明器具のLED照明源およびドライバ用に設計されたLUMAWISE Endurance S モジュールをリリース致します。LUMAWISE Endurance S モジュールは、IPX6に適合するリセプタクルアセンブリ、シーリングキャップおよび2つのベースで構成さ れています。この2つのベースのサイズは直径40mmと80mmで、リセプタクルと関連センサモジュール間の完全な電気的インターフェイスを提供します。認証を受けたセンサレディドライバと併用するとき、このリセプタクルアセンブリはツイストロック式のプラガブルセンサモジュールを受け入れ、モジュールおよび DALI 2.0 またはそれらから派生した通信・データ伝送用の2線バスにDC電力を供給します。4つめの接 続部にはデジタルI/Oポートが割り当てられています。密閉能力を高めた小型設計により、上向き、横向き、下向きを問わず、道路、街路およびエリアの照明装置にセンサモジュールを容易に取り付けることができます。

特徴

  • Zhaga 仕様書 Book 18 に記載されている製品を用いて業界標準に適合。
  • 小型モジュールにより照明装置の設計の自由度が向上。
  • 取り付けにねじを使用しないため、密閉性の向上を含めて IPx5 または IPx6 を実現。
  • スケーラブルソリューションにより、接続インターフェイスの同じ φ 40mm フォトセルとφ 80mm CMS の両方を使用可能。
  • さまざまな取り付けオプションにより、上向き、横向き、下向きを含む複数の取り付け位置に取り付けることが可能。
  • 照明器具とモジュールの両方を密閉する一体化された単一ガス ケットにより、取り付け時間を最小化。

アプリケーション(用途例)

  • 街路およびエリア照明機器
  • 壁面、駐車場、歩道などの屋外照明機器
  • 光制御 • 中央管理システム
  • その他のセンサモジュール(人感センサモジュールなど)

各種規格

  • IEC 60598 および UL 1598
  • Zhaga コンソーシアムが作成中の新規格

製品型番

Part Number Part Description
2213831-1 80mm Base, ASSEMBLY, SR MODULE
2213837-1 40mm Base, MODULE ASSEMBLY, SR, 40MM
2213858-1 SR RECEPTACLE ASSEMBLY
2213795-1 SEALING CAP, SR RECEPTACLE
