FRパッケージ製品新発売のお知らせ

概要

従来TO-263 (STO-220, FD )でラインナップしていた、10A~20Aクラスの大電流領域をTO-252と実装面積比で
同等となるFRパッケージで実現させました。TO-263と比較して実装面積で約50%の低減が可能となります。
当初シングルチップ仕様から量産化し、順次センタータップ仕様の製品化も検討していきます。

特徴

  • JEDEC TO-252類似外形
  • TO-252の標準的なソルダリングパターンで実装可能。
  • 本体部高さ2.3mm (TO-263は4.5mm前後, TO-252は2.6mm前後)
  • Tj=175℃保証(ショットキーバリアダイオード超低IRタイプのSLSBD®)
  • 大電流化に合わせて接続子(銅クリップ×はんだ)による内部接続構造を採用
  • SLSBD®シリーズで25A品の製品化も検討中
  • AEC-Q101計画中

製品型番

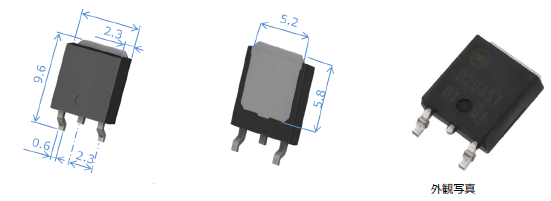

FRパッケージ製品画像

D15FR4ST D20FR4ST D10FR60V D20FR60V
