車載向け 大電流対応TO-277Aパッケージ発売のお知らせ
概要
自動車の電子化や高機能化により部品の小型化や大電流化が益々求められるようになってきています。
こうしたご要望にお応えし、内部の接続子構造に銅グリップを採用することで電流領域も大幅にアップさせ、従来TO-252パッケージと比較して実装面積比約50%低減となるTO-277Aパッケージを開発致しました。
当初一般整流ダイオードと低IRバランスタイプ, 超低IRタイプの2つのショットキーバリアダイオードのシングルチップ仕様から量産化し、今後はセンタータップ仕様などラインナップの拡充を進めていく予定です。
特徴

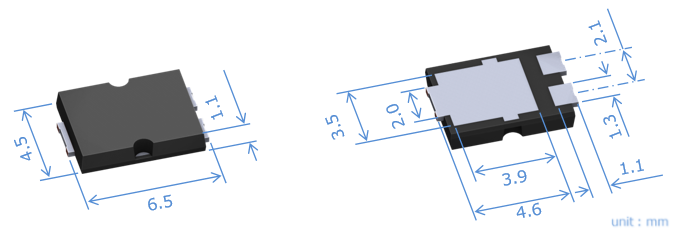

■パッケージ JEDEC TO-277A
■本体部高さ1.1mm (TO-252は2.6mm前後)
■Tj=175℃保証(ショットキーバリアダイオード超低IRタイプSLSBD®)
■AEC-Q101準拠
■リード厚 0.3mm(JEDEC:0.25mm)で高放熱化
■内部接続構造に接続子(銅クリップ×はんだ)を採用し大電流対応
■アノード・カソード両端子でフィレット形成が容易となる形状を採用
製品型番
D5FY4R5SY
D10FY4R5SY
D15FY4R5SY
D5FY6SY
D10FY6SY
D15FY6SY
D5FY10SY
D10FY10SY
D15FY10SY
D5FY4R5ST
D10FY4R5ST
D15FY4R5ST
D5FY6ST
D10FY6ST
D15FY6ST
D5FY10ST
D10FY10ST
D15FY10ST
D5FY15ST
D10FY15ST
D15FY15ST
D10FY60VE
