産業用 ETHERNET スイッチ
産業用 ETHERNET スイッチ852シリーズ
セレクションガイド
アンマネージドスイッチ
| リダンダント電源 (二重化) や警報接点を備えた産業用スイッチ |  |
 |
 |
 |
 |
 |
|
| 仕様 | 852-1106 | 852-1102 | 852-102 | 852-103 | 852-103/ 040-000 |
852-101 | |
|---|---|---|---|---|---|---|---|
| インタフェース | 10/100 BASE-TX | – | – | 8 | 8 | 8 | 5 |
| 10/100/1000 BASE-T | 16 | 8 | – | – | – | – | |
| 100 BASE-FX | – | – | – | 2 | 2 | – | |
| ハードウェア | ジャンボフレーム | 10Kバイト | 9Kバイト | 1518バイト | 1518バイト | 1518バイト | 1536バイト |
| MAC テーブル | 8000 | 8000 | 2000 | 2000 | 2000 | 1000 | |
| ファンレス | ○ | ○ | ○ | ○ | ○ | ○ | |
| Auto MDI/MDI-X (RJ-45) |
○ | ○ | ○ | ○ | ○ | ○ | |
| スイッチングファブリック | 32 Gbps | 16 Gbps | 1.6 Gbps | 2 Gbps | 2 Gbps | 1 Gbps | |
| 電源 | 電源電圧 | DC 12 ~ 60 V | DC 9 ~ 57 V | DC 9 ~ 48 V | DC 9 ~ 48 V | DC 9 ~ 48 V | DC 9 ~ 48 V |
| リダンダント電源 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 消費電力 | 12 W | 6 W | 5.28 W | 6 W | 6 W | 3.84 W | |
| 機械的および環境 | 寸法 (mm) W x H x L | 50 x 120 x 162 | 50 x 105 x 120 | 50 x 120 x 162 | 50 x 120 x 162 | 50 x 120 x 162 | 50 x 105 x 120 |
| 質量 | 920 g | 565 g | 909 g | 922 g | 922 g | 639 g | |
| 取付方法 | DIN レール | DIN レール | DIN レール | DIN レール | DIN レール | DIN レール | |
| 動作温度 | -40 ～ +70 ℃ | -40 ～ +70 ℃ | -40 ～ +70 ℃ | 0 ～ +60 ℃ | -40 ～ +70 ℃ | -40 ～ +70 ℃ | |
| 動作湿度 | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | |
アンマネージド ECO スイッチ
| シンプルでエコノミーな業用スイッチ |  |
 |
 |
 |
 |
 |
|
| 仕様 | 852-1112 | 852-1111 | 852-1111-S | 852-112 | 852-111 | 852-111-S | |
|---|---|---|---|---|---|---|---|
| インタフェース | 10/100 BASE-TX | – | – | – | 8 | 5 | 5 |
| 10/100/1000 BASE-T | 8 | 5 | 5 | – | – | – | |
| 100 BASE-FX | – | – | – | – | – | – | |
| ハードウェア | ジャンボフレーム | 9 Kバイト | 9 Kバイト | 9 Kバイト | 1536 バイト | 1536 バイト | 1536 バイト |
| MAC テーブル | 8000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| ファンレス | ○ | ○ | ○ | ○ | ○ | ○ | |
| Auto MDI/MDI-X (RJ-45 |
○ | ○ | ○ | ○ | ○ | ○ | |
| スイッチングファブリック | 16 Gbps | 10 Gbps | 10 Gbps | 1.6 Gbps | 1 Gbps | 1 Gbps | |
| 電源 | 電源電圧 | DC 9 ~ 57 V | DC 9 ~ 48 V | DC 9 ~ 48 V | DC 18 ~ 30 V | DC 18 ~ 30 V | DC 18 ~ 30 V |
| 消費電力 | 6 W | 3 W | 3 W | 3 W | 3 W | 3 W | |
| 機械的および環境 | 寸法 (mm) W x H x L | 46 x 99.6 x 116 | 23.4 x 73.8 x 109.2 | 23.4 x 73.8 x 109.2 | 109.2 x 23.4 x 73.8 | 23.4 x 73.8 x 109.2 | 23.4 x 73.8 x 109.2 |
| 質量 | 472 g | 190 g | 190 g | 415 g | 180 g | 180 g | |
| 取付方法 | DIN レール | DIN レール | DIN レール | DIN レール | DIN レール | DIN レール | |
| 動作温度 | 0 ～ +60 ℃ | -40 ～ +70 ℃ | -40 (-25*)～ +70 ℃ | -40 ～ +70 ℃ | -40 ～ +70 ℃ | -40 (-25*) ～ +70 ℃ | |
| 動作湿度 | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | |
| 承認 | 船級規格 | – | – | DNV・GL | – | – | DNV・GL |
* DNV・GL 適合の場合

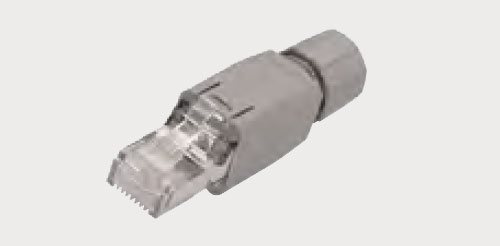

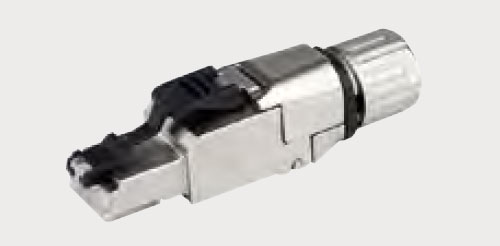

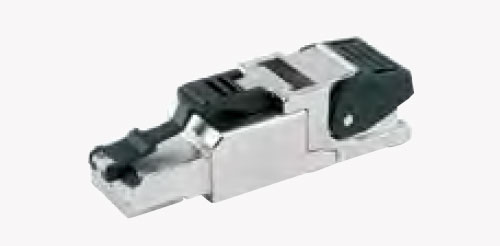

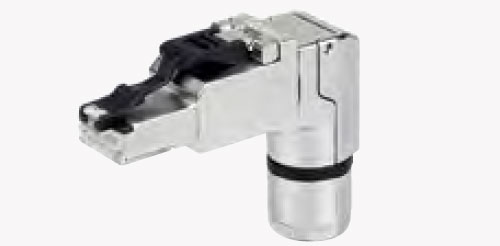

アクセサリ：産業用 ETHERNET コネクタ
| 型番 | カテゴリ | 結線企画 | データ伝送速度 | 保護等級 | 極数 | 適合電線 | |
|---|---|---|---|---|---|---|---|
 |
750-977/000-011 | Cat.6A | TIA-568A | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm² / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm² / AWG 27/7 ～ 22/7 |
| 750-977/000-012 | TIA-568B | ||||||
| 750-977/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm² / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm² / AWG 27/7 ～ 24/7 |
|||||
| 750-977/000-022 | TIA-568B | ||||||
 |
750-978/000-011 | Cat.6A | TIA-568B | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm² / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm² / AWG 27/7 ～ 22/7 |
| 750-978/000-012 | TIA-568B | ||||||
| 750-978/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm² / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm² / AWG 27/7 ～ 24/7 |
|||||
| 750-978/000-022 | TIA-568B | ||||||
 |
750-979/000-011 | Cat.6A | TIA-568A | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm² / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm² / AWG 27/7 ～ 22/7 |
| 750-979/000-012 | TIA-568B | ||||||
| 750-979/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm² / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm² / AWG 27/7 ～ 24/7 |
|||||
| 750-979/000-022 | TIA-568B | ||||||
 |
750-975 | Cat.5e | TIA-568A | 100 Mbps | IP20 | 8 | 単線：0.13 ～ 0.24 mm² / AWG 26/1 ～ 23/1; 可とうより線：0.14 ～ 0.36 mm² / AWG 26/7 ～ 22/7 |
PoE+ 給電機能付きスイッチ
| PoE 対応機器へケーブル 1本で通信と電源供給の 両方を行う産業用スイッチ |
 |
 |
 |
|

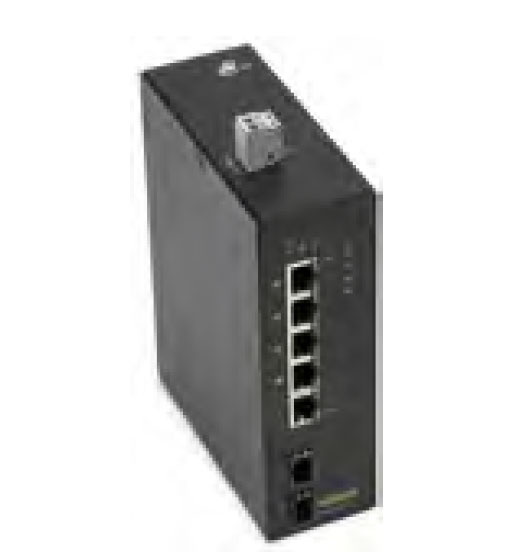

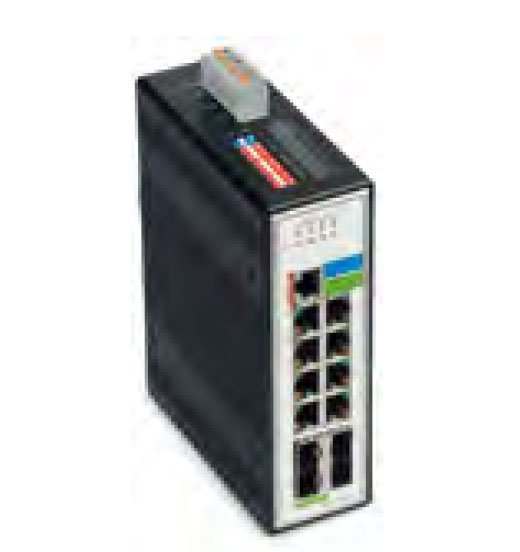

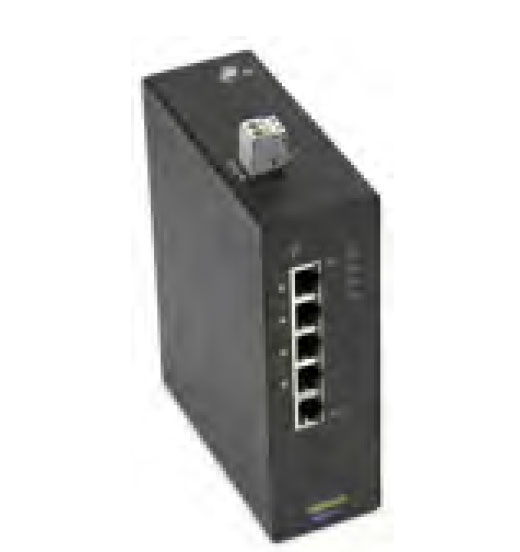

| 仕様 | 852-1411 | 852-1417 | 852-1505 *1 | |
|---|---|---|---|---|
| インタフェース | 10/100/1000 BASE-T | 5 | 5 | 8 |
| 1000 BASE-SX/LX | – | 2 | 4 | |
| PoE, PSE | 4 802.3af/at |
4 802.3af/at |
8 802.3af/at |
|
| ハードウェア | ジャンボフレーム | 10 Kバイト | 10 Kバイト | 10 Kバイト |
| MAC テーブル | 8000 | 8000 | 16000 | |
| ファンレス | ○ | ○ | ○ | |
| Auto MDI/MDI-X | ○ | ○ | ○ | |
| スイッチングファブリック | 10 Gbps | 14 Gbps | 24 Gbps | |
| フロー制御 | ○ | ○ | ○ | |
| サージ保護 | ○ | ○ | ○ | |
| ESD 保護 | ○ | ○ | ○ | |
| 逆極性 | ○ | ○ | ○ | |
| 過電流保護 | ○ | ○ | ○ | |
| 電源 | 電源電圧 | DC 22 ~ 57 V *2 | DC 22 ~ 57 V *2 | DC 48 ~ 57 V |
| リダンダント電源 | – | – | ○ | |
| 絶縁型電源 | ○ | ○ | ○ | |
| 消費電力 | 13 W | 14 W | 18 W | |
| PoE 最大供給電力 (全体) | 120 W | 120 W | 240 W | |
| 機械的および 環境条件 |
寸法 (mm) W x H x L | 50 x 120 x 160 | 50 x 120 x 160 | 50 x 120 x 162 |
| 質量 | 800 g | 800 g | 960 g | |
| 取付方法 | DIN レール | DIN レール | DIN レール | |
| 動作温度 | -40 ～ +70 ℃ | -40 ～ +70 ℃ | -40 ～ +70 ℃ | |
| その他 | マネージドスイッチ | – | – | ○ |
*1 その他の仕様については 852-1305をご参照ください。
*2 内部昇圧機能付き

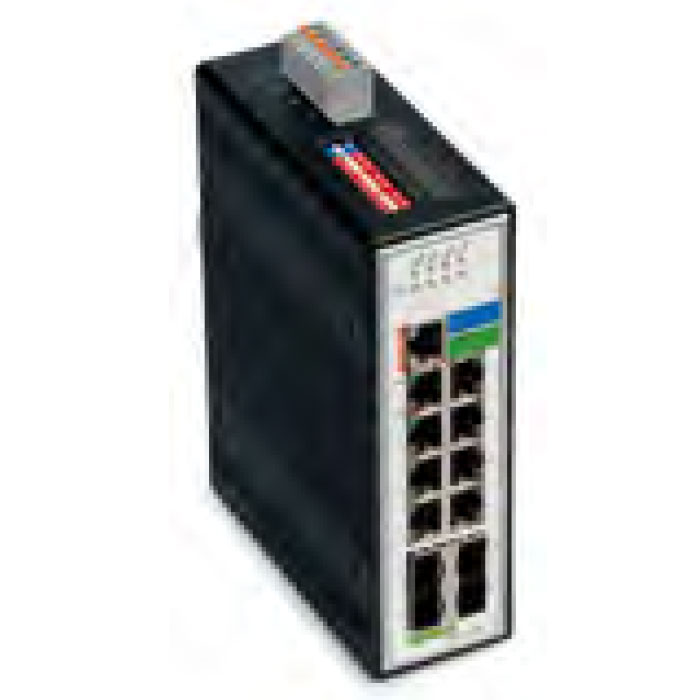

マネージドスイッチ
| ネットワークの冗長化や診断機能、 QoSの設定などが行えるインテリジェントな産業用スイッチ |  |
 |
|

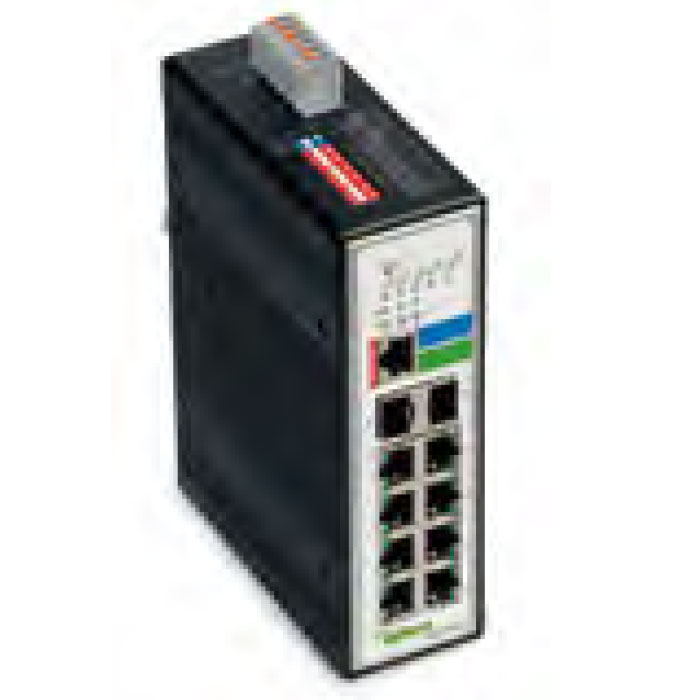

| 仕様 | 852-1305 | 852-303 | |
|---|---|---|---|
| インタフェース | 10/100 BASE-TX | – | 8 |
| 10/100/1000 BASE-T | 8 | – | |
| 1000 BASE-SX/LX | 4 | – | |
| 100-FX/1000-SX/LX | – | 2 | |
| ハードウェア | ジャンボフレーム | 10 Kバイト | 10 Kバイト |
| MAC テーブル | 16000 | 16000 | |
| ファンレス | ○ | ○ | |
| サージ保護 | ○ | ○ | |
| Auto MDI/MDI-X (RJ-45) |
○ | ○ | |
| SFP 情報 | ○ | ○ | |
| SFP DDMI | ○ | ○ | |
| スイッチングファブリック | 24 Gbps | 5.6 Gbps | |
| ネットワーク機能 | Code Redundancy | ○ | ○ |
| Static Link Trunking | ○ | ○ | |
| LACP サポート | ○ | ○ | |
| STP/RSTP/MSTP | ○ | ○ | |
| デュアルホーミング | ○ | ○ | |
| Xpress Ring | ○ | ○ | |
| ループ検索 | ○ | ○ | |
| 自動復旧タイマ | ○ | ○ | |
| IGMP スヌーピング | ○ | ○ | |
| MVR | ○ | ○ | |
| GARP/GVRP | ○ | ○ | |
| トラフィック 管理 & QoS |
タグベース VLAN | ○ | ○ |
| ポートベース VLAN | ○ | ○ | |
| アクティブ VLAN サポート | 4094 | 4094 | |
| VLAN条件 管理 | ○ | ○ | |
| プライオリティ キュー | 8 ハードウエア | 8 ハードウエア | |
| Traffic Classification | ○ | ○ | |
| ネットワークストーム制御 | ○ | ○ | |
| 自動復旧機能付き トラフィックモニタ |
○ | ○ | |
| レート制限 | ○ | ○ | |
| ネットワーク セキュリティ |
802.1x サポート | ○ | ○ |
| ポートセキュリティ | ○ | ○ | |
| アクセス制御 | ○ | ○ | |
| ポート絶縁 | ○ | ○ | |
| DHCP スヌーピング | ○ | ○ | |
| ARP 検査 | ○ | ○ | |
| SSH サポート | ○ | ○ | |
| ネットワーク 管理 | SNMP | ○ | ○ |
| SNMPトラップ | ○ | ○ | |
| RMON 統計 | ○ | ○ | |
| ミラーリング | ○ | ○ | |
| SNTP | ○ | ○ | |
| LLDP | ○ | ○ | |
| eMail アラーム | ○ | ○ | |
| ローカルコンソール | ○ | ○ | |
| Telnet CLI | ○ | ○ | |
| Webベース GUI | ○ | ○ | |
| ファームウェアアップデート | ○ | ○ | |
| コンフィグレーション バックアップ / リストア |
○ | ○ | |
| 警告アラーム | ○ | ○ | |
| 電源 | 電源電圧 | DC 12 ~ 60 V | DC 12 ~ 60 V |
| リダンダント電源 | ○ | ○ | |
| 最大消費電力 | 18 W | 12 W | |
| 機械的および環境 | 寸法 (mm) W x H x L | 50 x 120 x 162 | 50 x 120 x 162 |
| 質量 | 910 g | 910 g | |
| 取付方法 | DIN レール | DIN レール | |
| 動作温度 | -40 (-25*) ~ 70 ℃ | -40 ~ 70 ℃ | |
| 動作湿度 | 10 ~ 95% (結露なし) | 10 ~ 95% (結露なし) | |
| 承認 | 船級規格 | DNV・GL | – |
* DNV・GL 適合の場合

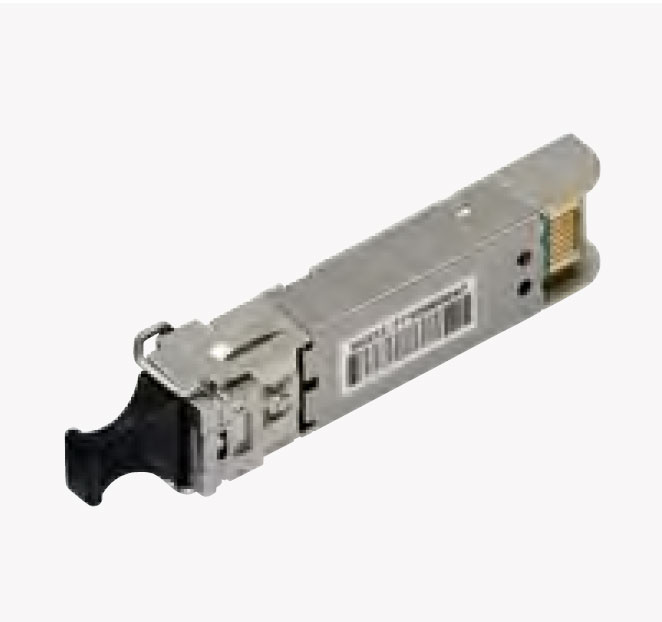

アクセサリ：SFP モジュール
| 型番 | 最大距離 | 規格 | 適合型番 | |
|---|---|---|---|---|
 |
852-201/107-002 | 2 k | 100 BASE-FX | 1000 BASE-ZX |
| 852-201/107-030 | 30 km | |||
| 852-201/040-002 | 2 k | 852-103 852-303 |
||
| 852-1200 | 0.55 km | 1000 BASE-SX | 852-303 852-1305 852-1417 852-1505 |
|
| 852-1210 | 10 km | 1000 BASE-LX | ||
| 852-1280 | 80 km | 1000 BASE-ZX |

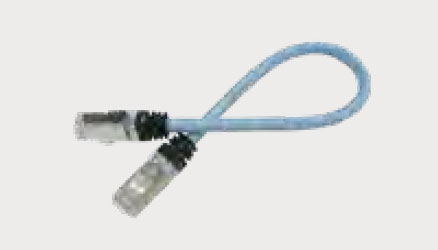

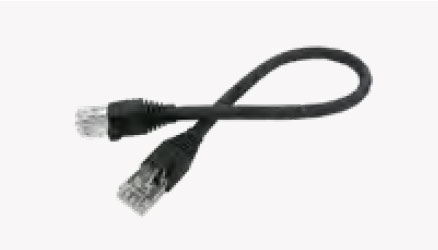

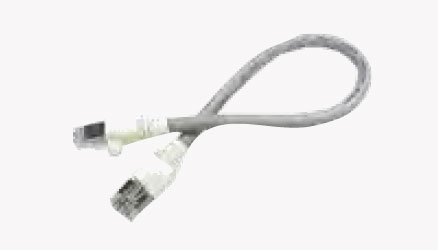

アクセサリ：産業用 ETHERNET ケーブル
| 型番 | 製品説明 | |
|---|---|---|
 |
PM-RJ5E–4P-K□M | ・固定部用 ・カテゴリ5e 規格に適合 ・AL-PET テープ＋編組による二重遮へい ・電線サイズ：AWG 24 × 4 対 |
 |
PM-RJ5E–4P-P□M | ・パッチコード用 ・カテゴリ5e 規格に適合 ・AL-PET テープ＋編組による二重遮へい ・電線サイズ：AWG 26 × 4 対 |
 |
PM-RJ5–4P-R□M | ・可動部用 ・カテゴリ5 規格に適合 ・編組シールドによる一括遮へい ・電線サイズ：AWG 26 × 4 対 |
※ □ にはケーブル長さ (m 単位) が入ります。例：「1」1m

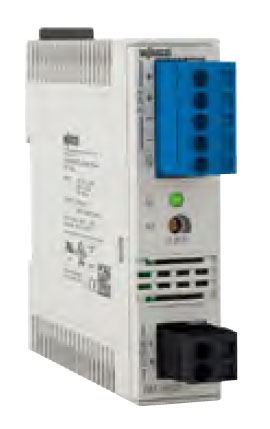

関連製品：DC 24 V 電源
EPSITRON® 787 シリーズ は産業用アプリケーション向けにさまざまな電源システム・ソリューションをご提供します。
スイッチング電源、バッファモジュール、リダンダントモジュール、UPS システム、電子式サーキットプロテクタなど豊富なラインナップを取り揃えています。
※ EPSITRON® 電源ソリューション 製品概要をご用意しております。
