新製品 星和電機

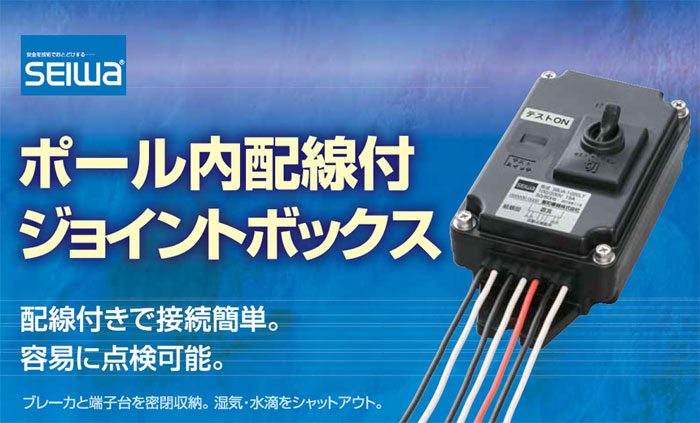

ポール内配線付ジョイントボックス（SBJA シリーズ）
仕様
| 型式 | 単独形 SBJA-1020L |
連続接続形 SBJA-1020LC |
単独形 SBJA-1020LT |
単独形 SBJA- 1020E |
連続接続形 SBJA-1020EC |
単独形 SBJA-1020ET |
|---|---|---|---|---|---|---|
| 自動点滅器用テストスイッチ付 | ― | ― | ○ | ― | ― | ○ |
| 遮断機 | 30AF | 漏電遮断器(ELB) | ||||
| フレーム | 30AF | 30AF | ||||
| 定格電圧 | 100V/200V | 100V/200V | ||||
| 定格電流 | 15A | 15A | ||||
| 定格感度電流 | ― | 15mA | ||||
| 短絡遮断容量 | ― | 1,500A | ||||
| 取付板寸法 (mm) | W9QxH205以上（取付ピッチ190) | |||||
| 材質 | 本体·上蓋： PBT ゴム成形部： NBR ゴム | |||||
| 質量 | 500g以下 | |||||
| 防水・防塵性能 | 保護等級 :IP68相当 | |||||
| 使用温度範囲 | -20℃~+40℃ | |||||
| リード線 | IV線 2m㎡ L=約600mm | |||||
| 付属品 | 取付用ねじ M6×15 2本 (十字穴付トラス小ねじ) | |||||

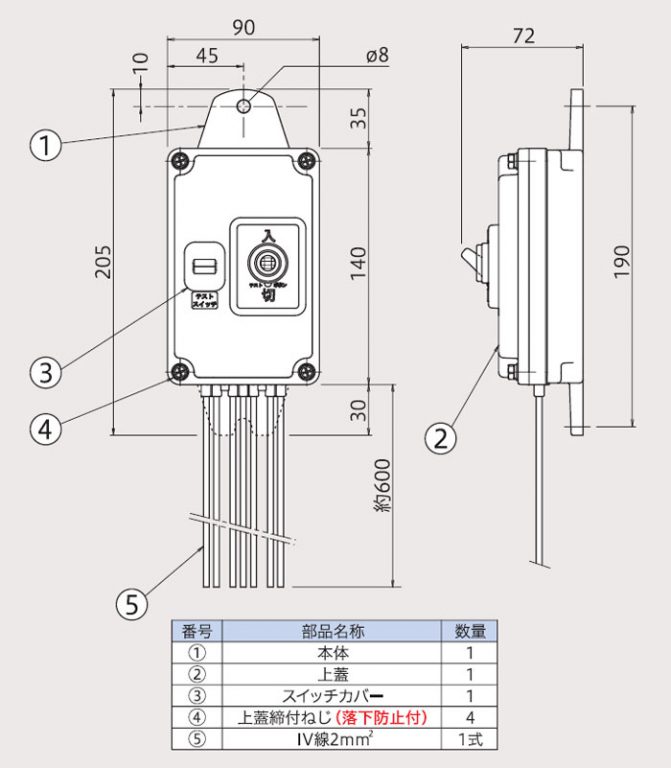

外形図
型式：SBJA-1020LT/ SBJA-1020ET

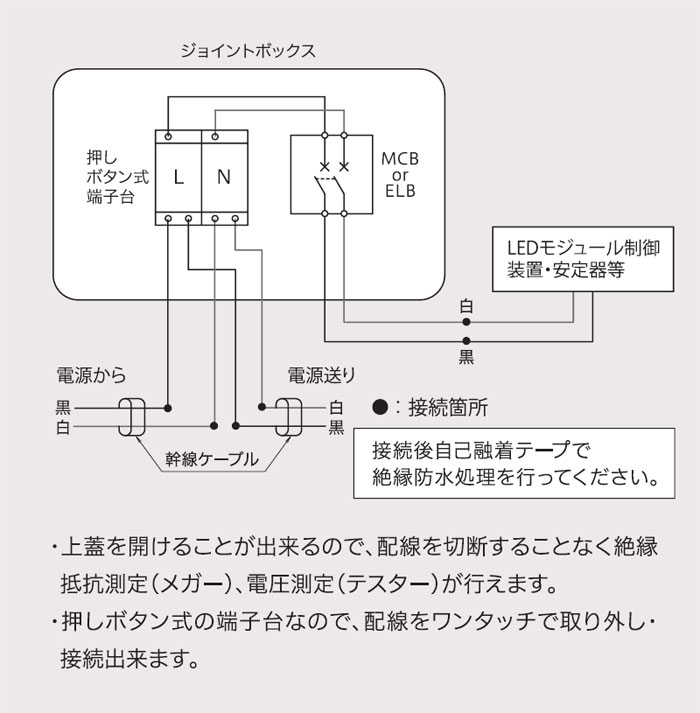

配線方法
連続接続形型式：SBJA-1020LC / SB」A-1020EC
