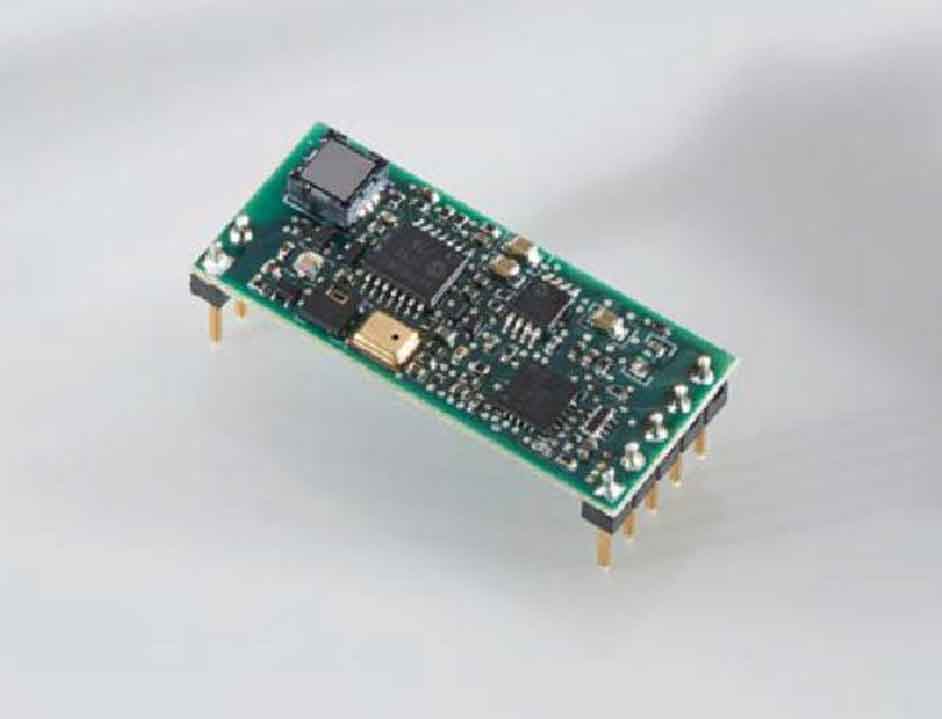

TE Connectivity (TE) の AmbiMate センサモジュールMS 4シリーズは 、 ビル付帯設備への組込みが容易な 、ホームビルディングオートメーションに必要となる一連のセンサを実装した PCB アセンブリ製品です 。MS4シリーズの人感 照度 温度 湿度検知からなる 、4コアセンサソリューションをお客様の製品に適用することで、 設計リソースが解放され、市場投入までの時間が短縮されます。
その他、MS4シリーズセンサモジュールには、VOC 揮発性有機化合物、CO 2濃度の捕捉機能を利用した大気状態の監視機能や検知エリアを拡大した人感センサ 、音を検出するためのマイクロホン付き 製品をオプションとして用意しています。
すべてのMS4シリーズセンサモジュールは、共通の7ピン接続仕様で、製品の柔軟な設計を可能にします。これにより、お客様は、使用可能なすべてのセンサ構成に対応した、共通の基板レイアウトを適用することが可能になります 。

特長

• 設計リソースを解放して、市場投入までの所要時間を短縮
• 定評あるシンプルな I 2 C通信プロトコルを採用
• コンパクトな省スペース設計
• 複数のセンサモジュールから、用途に合わせて選択可能
• 各センサの搭載位置を１つにまとめることにより、複数センサ構成における設計の柔軟性が向上

アプリケーション

• 屋内照明
• ビルディング オートメーション
• コネクテッド ホーム
• 空気清浄度管理
• エネルギ管理
• 作業空間の快適性
• 環境区域管理

４つのコア感知機能

• 人感 (PIR)
• 照 度
• 湿度 / 湿度

オプションの感知機能

• VOC (揮発性有機化合物)
• CO 2
• 音 (マイクロホン)

各種規格

• 取付適用規格：114-133092
• 製品規格： 108-133092

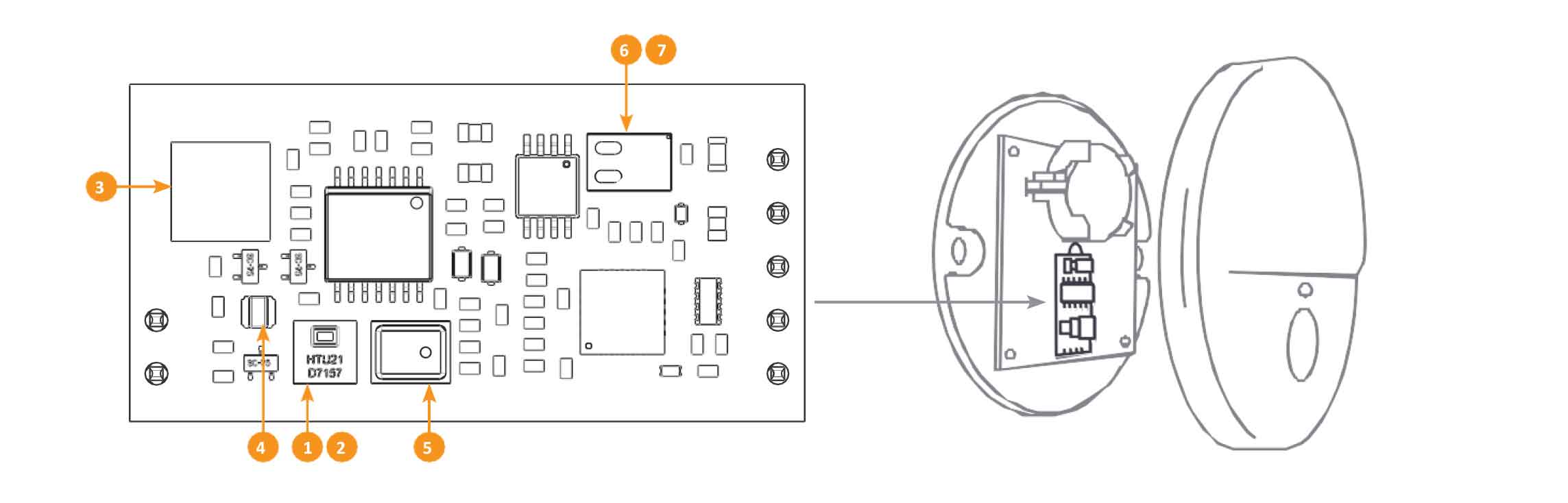

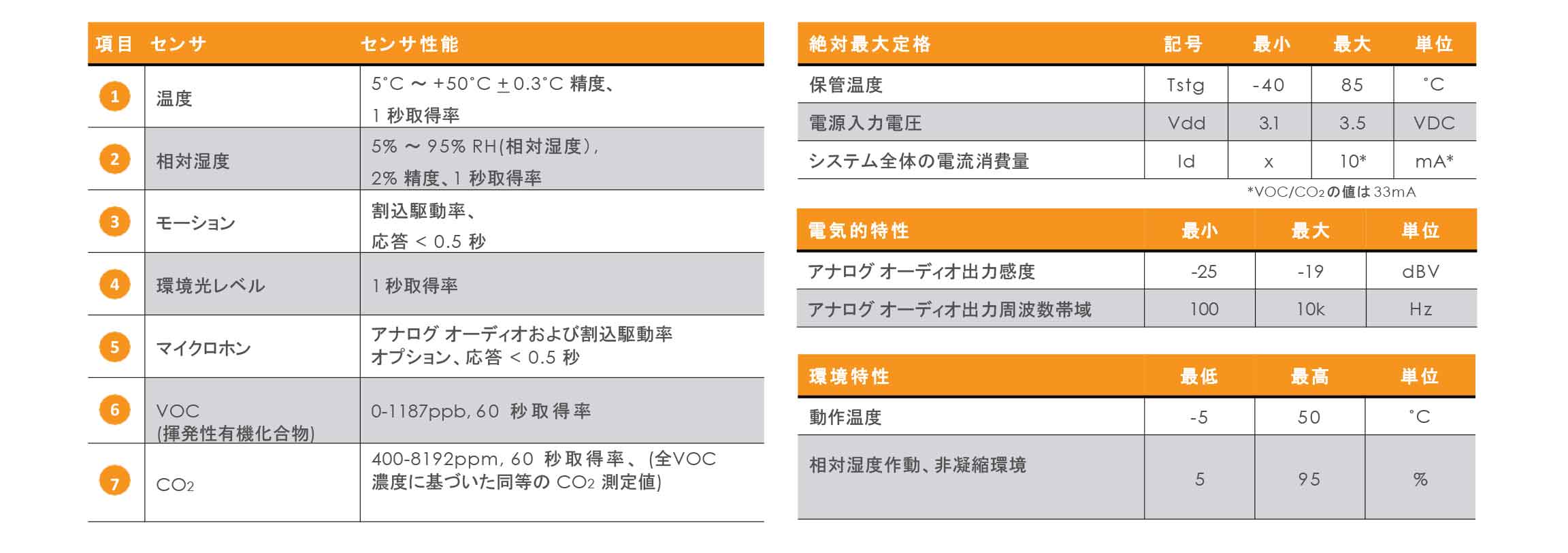

製品仕様

電気的特性

• 3 . 3 V D C 入力
• I2C 出力(100k Band)
• 人の動きと音レベルの検出のための割込駆動イベントピン
• バッテリー寿命を最大にする最適化された設計

設計検討事項

• 取付位置： 天井、壁、角
• P I R は集光用のフレネルレンズが必要となります(T E では提供しておりません)
• ケース内に設置する場合、センサ上に十分なスペースを確保して下さい
• 陰影による不検知を抑止するためライトパイプの使用を推奨します

注記： 取付適用規格114-133092 を参照ください。また、ホスト製品と統合する場合の追加設計検討事項についてはT E にお問合せください。

ピン配列

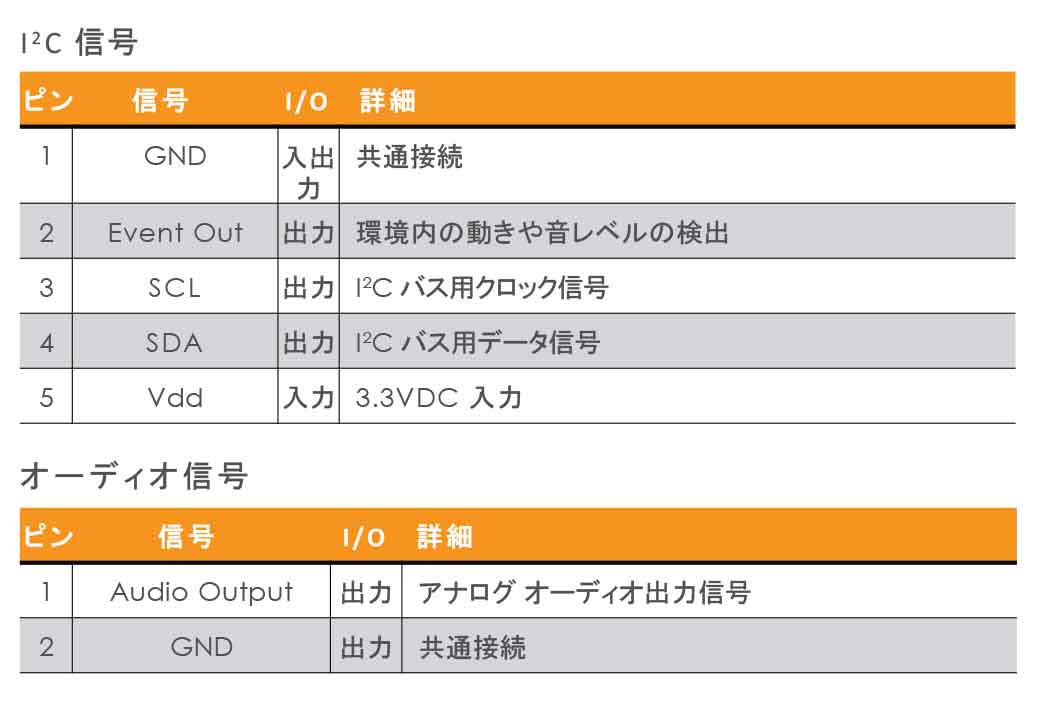

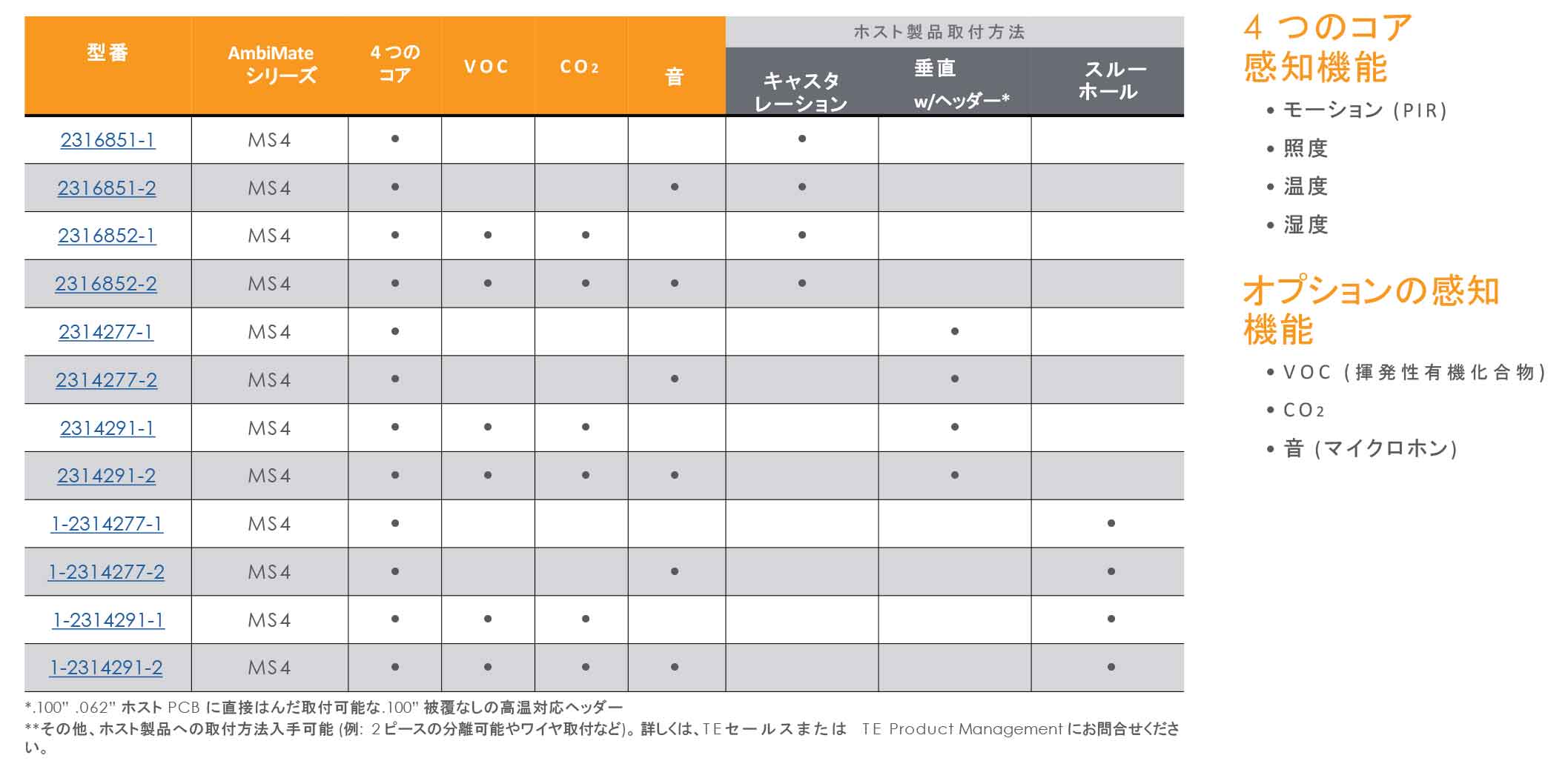

製品型番情報

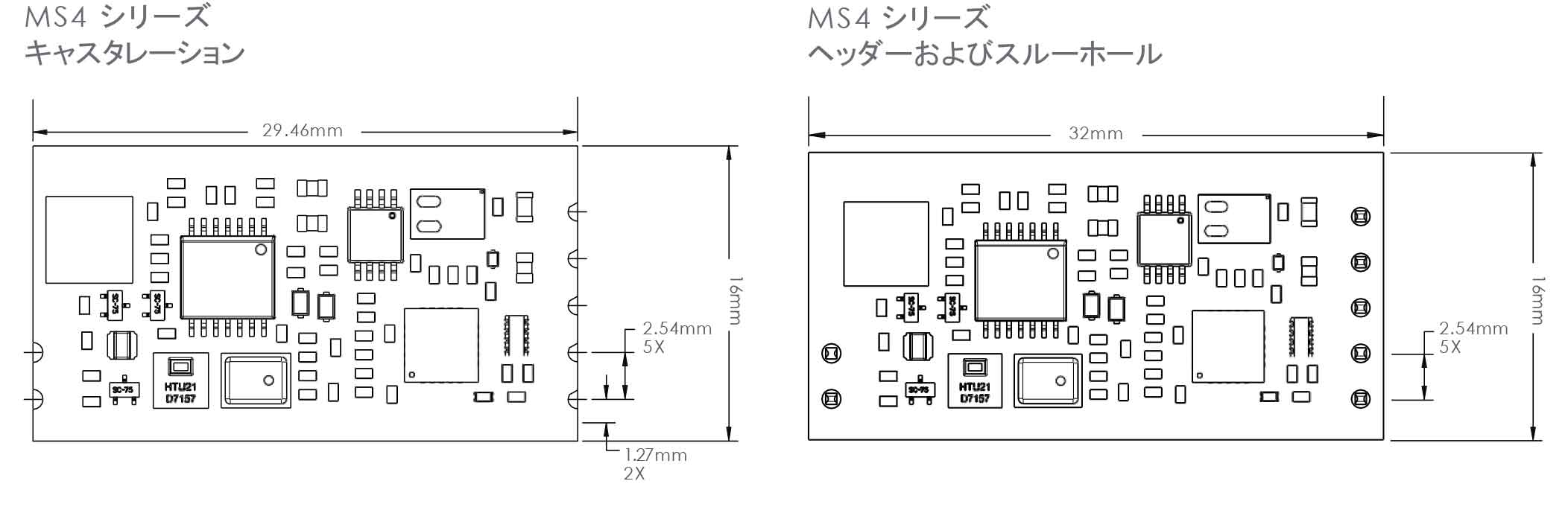

寸法
