新製品情報 タイコエレクトロニクスジャパン

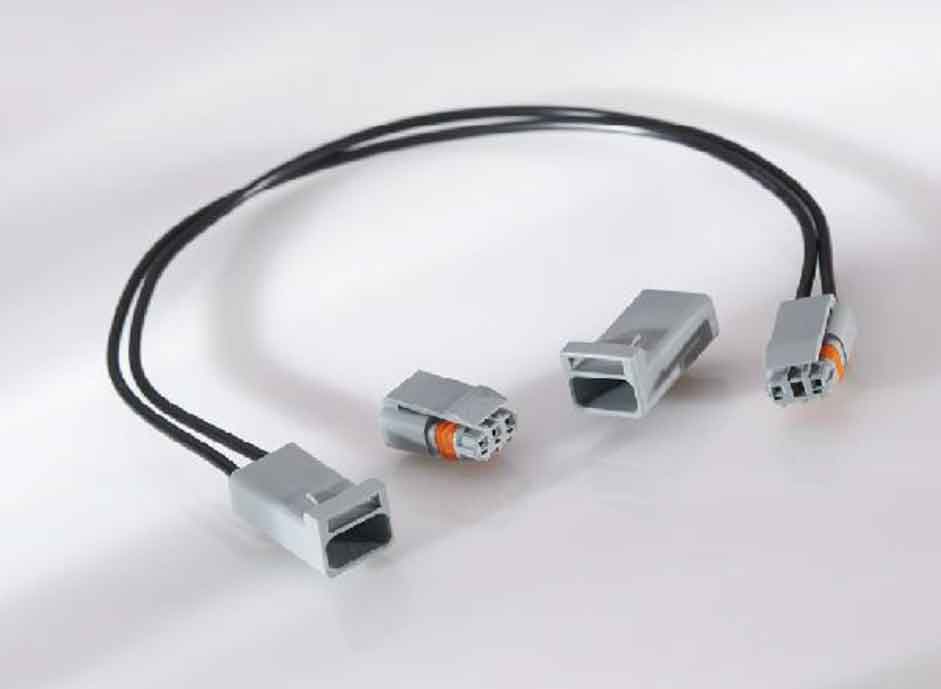

スリムシールコネクタ_ミニチュアシリーズ(W-W)


TEコネクティビティ(TE)のスリムシールコネクタミニチュアシリーズは屋外環境や高湿度環境などの過酷環境向け・保護等級 IP67 適合の防塵防水性能を有するコネクタです。 確実なコネクタ嵌合をサポートするハウジングロック機構を備えており、且つ、同一機器内での複数適用のため、 3種類のハウジング色を用意しています。これにより、容易な識別と誤嵌合抑止を実現します。

特長

  • コンパクトデザインにより基板実装面積を削減
  • ハウジングロック機構による半嵌合抑止
  • コネクタに予め組み込まれた防水シールにより、コネクタの組立時間を短縮

アプリケーション

  • 屋外照明
  • 冷蔵庫内照明
  • キッチン家電
  • 空調設備

電気的特性

  • 定格電流
    18AWG: 5AMax.
    20AWG 22 AWG:3.5AMax.
  • 冷蔵庫内照明
  • 定格電圧:400V AC Max
  • 耐電圧:1800VAC

機械的特性

  • 取付適用規格:114-137093
  • 製品規格:108-137093
  • UL1977 適合:E28476

材料

  • ハウジング:PA, UL 94 V-0
  • コンタクト:銅合金、錫メッキ
  • シール:ゴム材

ハウジング色

製品セレクション

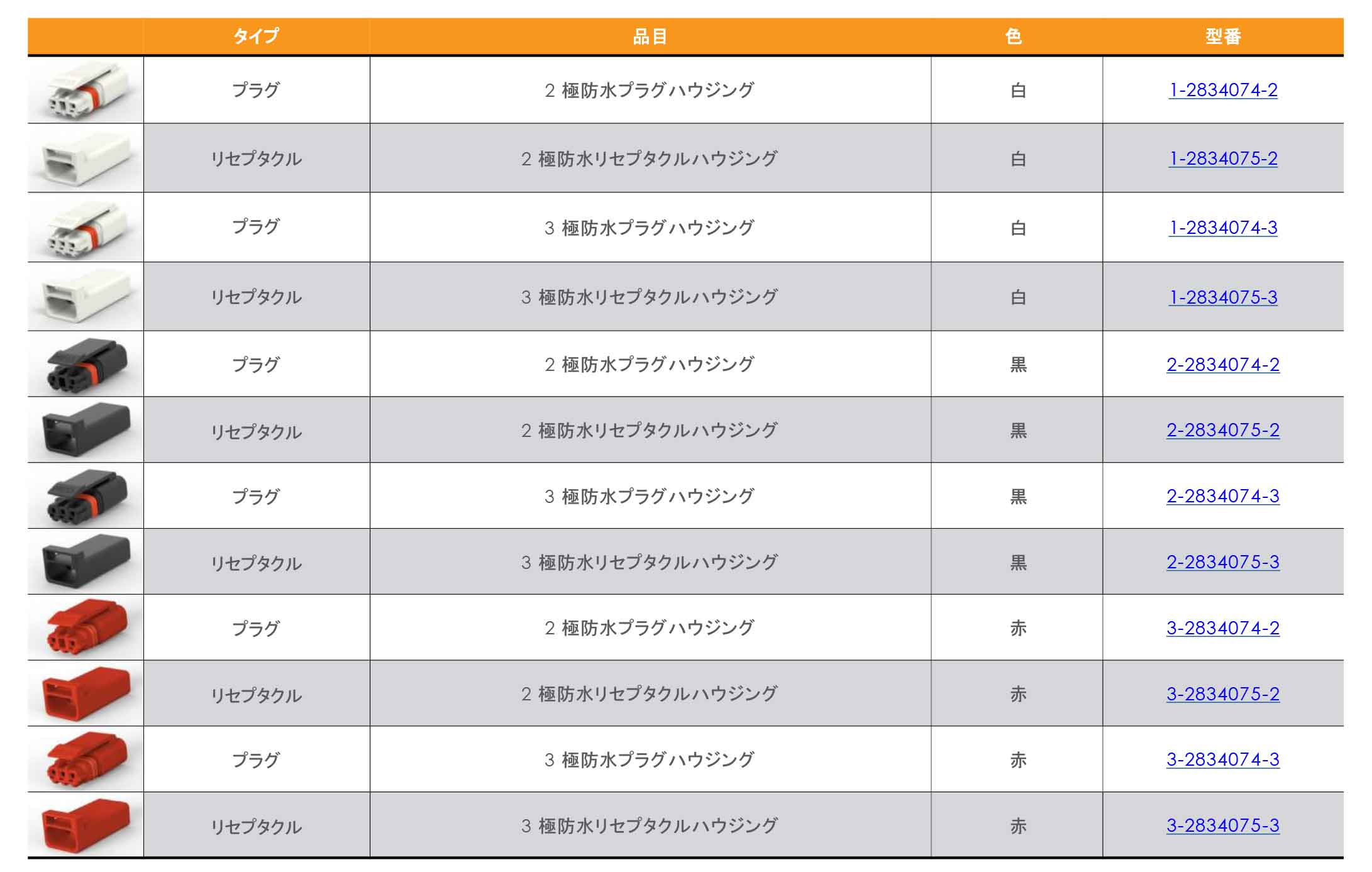

SLIMSEAL CONNECTOR ミニチュアシリーズ・プラグ及びリセプタクル

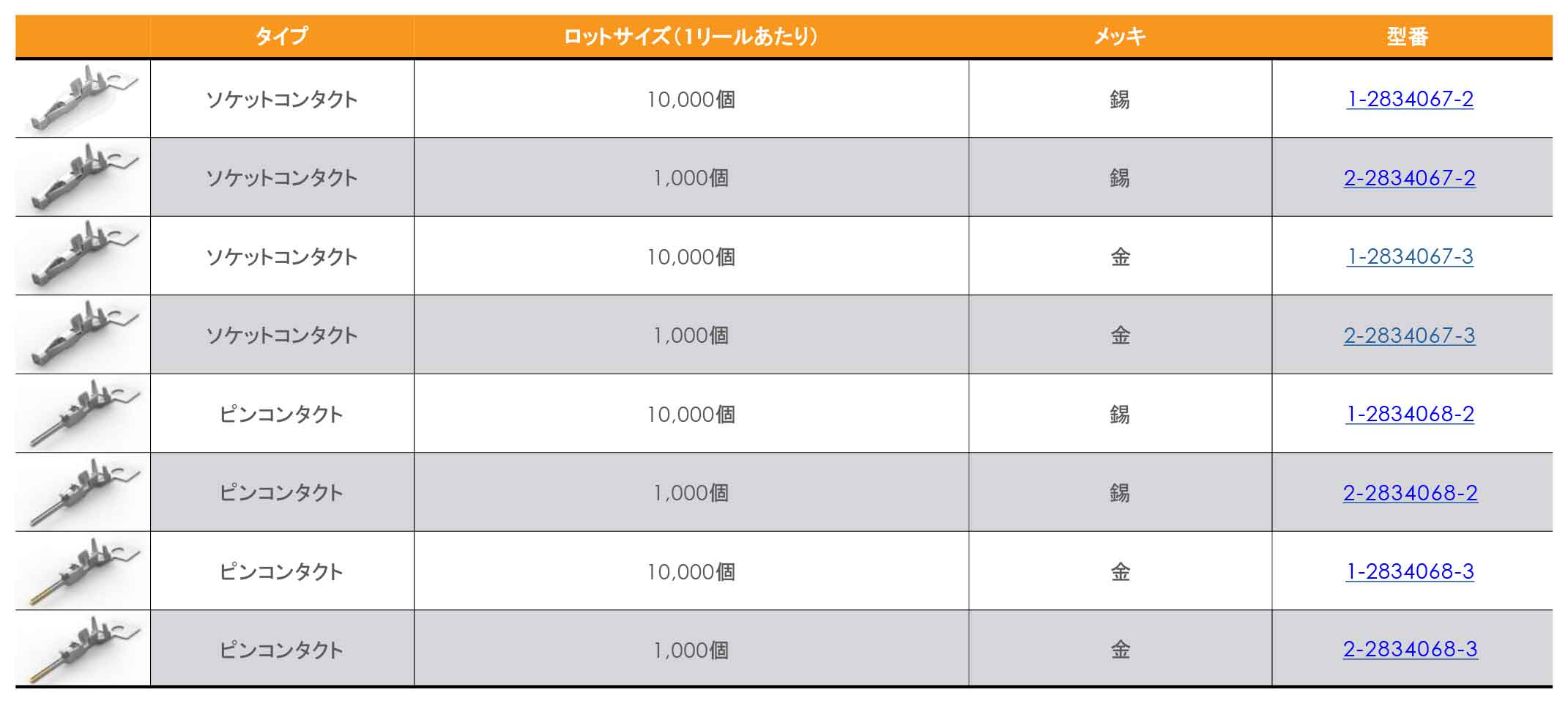

SLIMSEAL CONNECTOR ミニチュアシリーズ・コンタクト

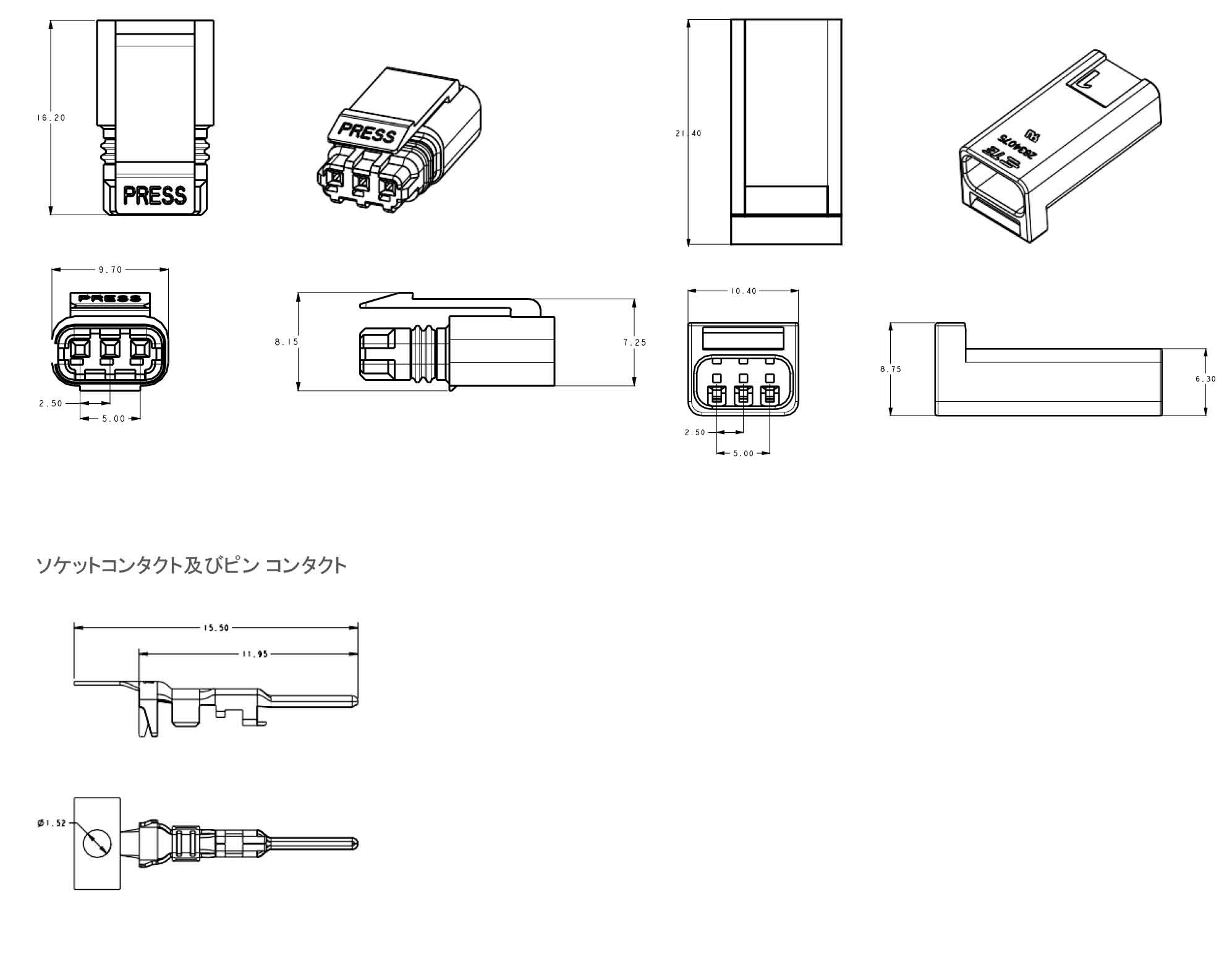

寸法

防水プラグハウジング及び防水リセプタクルハウジング
