新製品情報 不二電機工業

試験用端子VTTC形

試験用端子 シリーズ

作業性の簡便化 安全性の向上

VTTC形特長 《作業性の簡便化タイプをシリーズ追加!》

作業簡便化

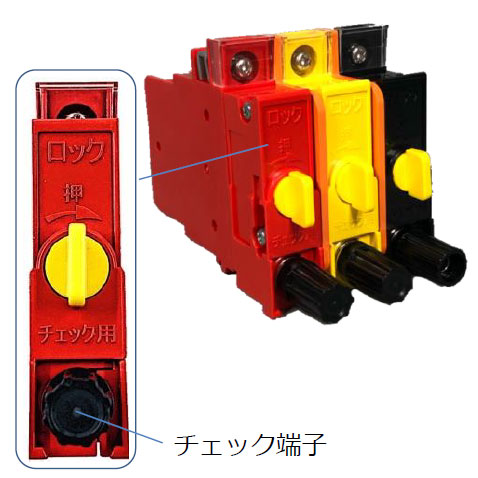

・電圧試験用端子(チェック端子)にバナナプラグ仕様を追加。直接操作で作業性が向上。
※ドライバー不要。

配線脱落防止構造により、作業性が向上。
圧着端子を手で押さえなくても落下しません。

安全性向上
・電圧試験用端子(チェック端子)とロック機構が独立しており、安全に取外しする事が可能。

・トリップ回路用のチェック端子はバナナプラグの誤挿入がありません。
ヒューマンエラー防止

その他 特長

取付け簡易
・t=2.3㎜とt=3.2㎜の両方に取付けが対応可能
取付け孔が四角孔1点で加工が簡易的になります。

安全性作業性向上

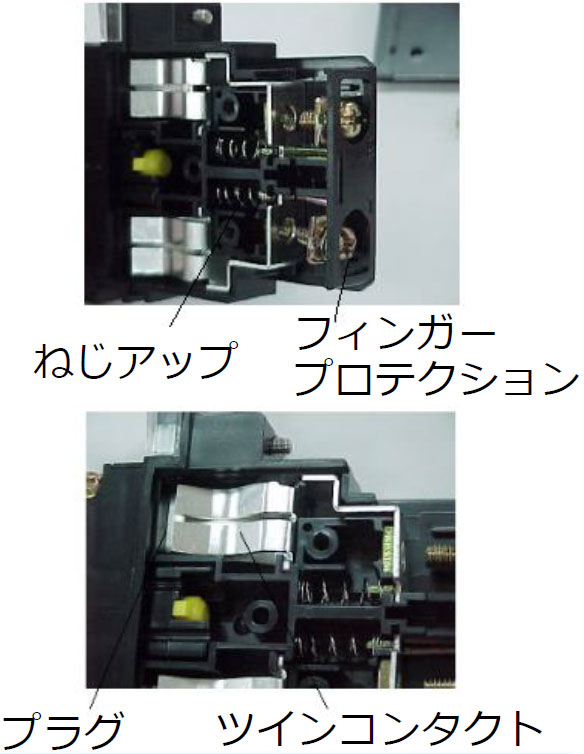

・外部配線端子はねじアップ方式を採用し、作業工数が低減します。また、端子部分は安全性を考慮したフィンガープロテクション形状で充電部を保護し安全性を向上。(保護カバー不要)

信頼性向上
・プラグの接続部をツインコンタクト構造にして接触信頼性を向上。

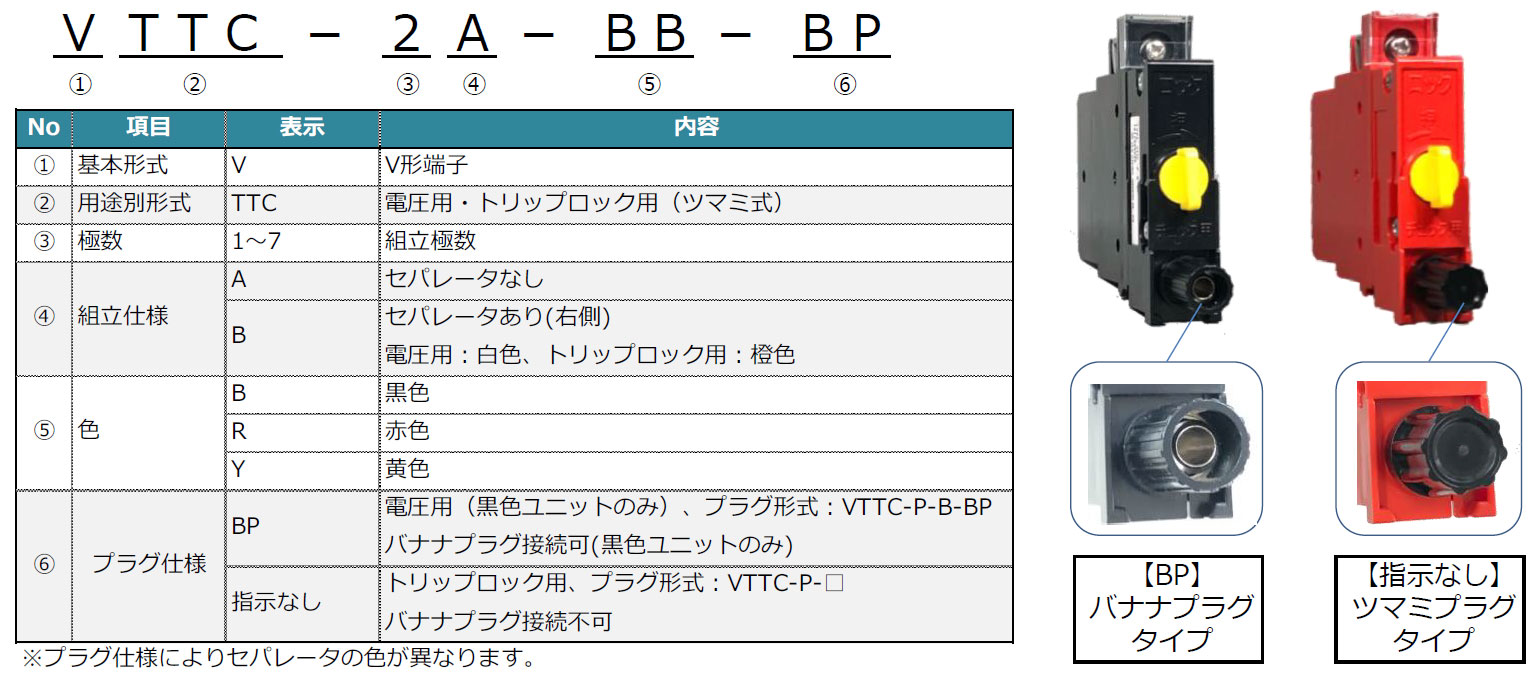

形式構成

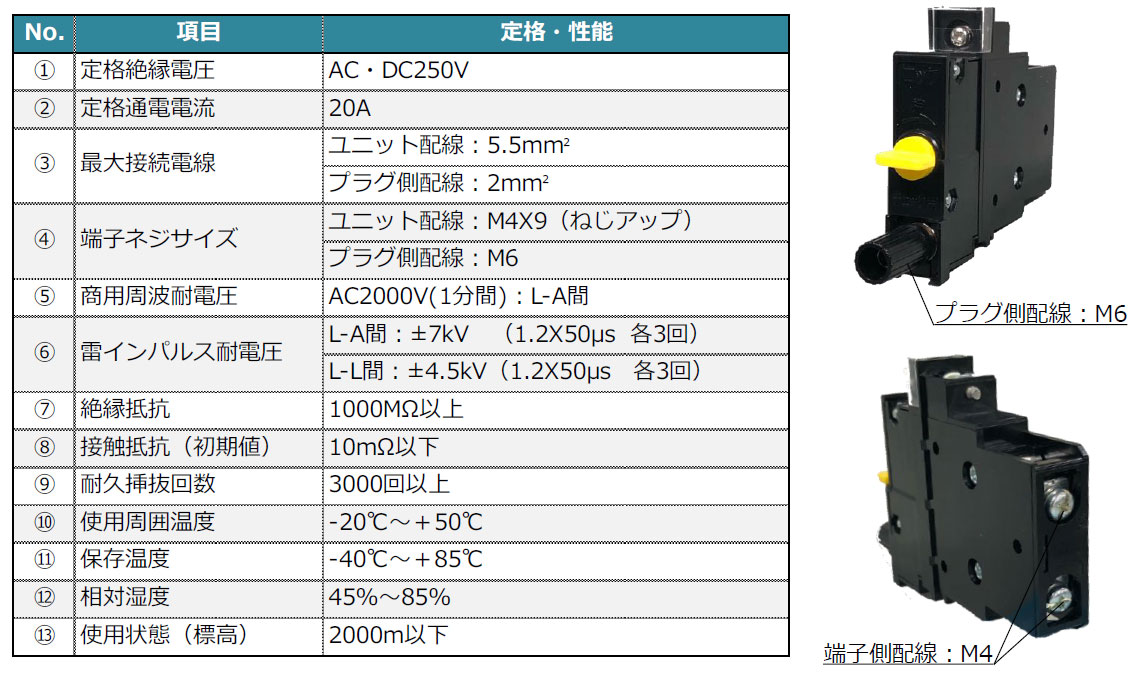

仕様(定格・性能)

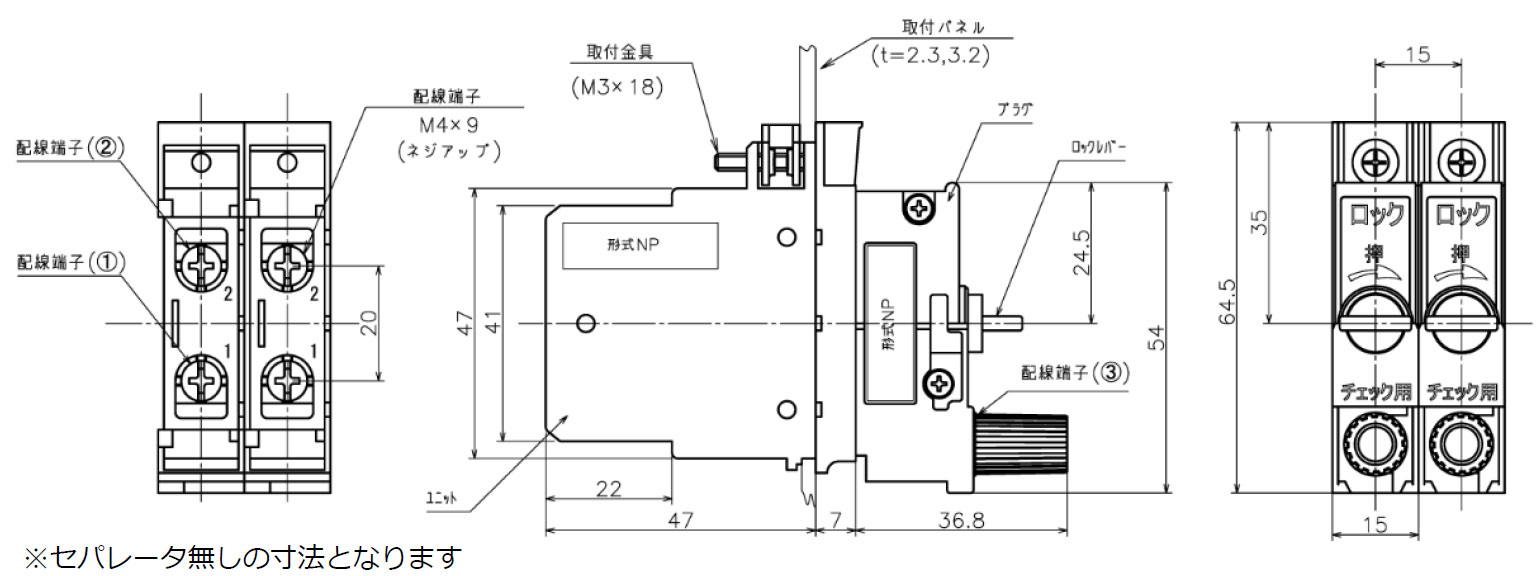

外形寸法
