新電元工業株式会社は、Xコンデンサ放電機能を内蔵したLLC電流共振用制御IC「MCZ5216ST」の販売を2019年6月より開始しました。

概要

LLC電流共振回路は、出力100～500Wクラス電源の高効率・低ノイズ化対策として用いられています。
今回開発した「MCZ5216ST」は、従来品MCZ5211STの機能に加えXコンデンサ放電機能を内蔵したLLC電流共振用制御ICです。
このXコンデンサ放電機能を内蔵することによって、待機時の消費電力を約25%※削減することが可能です。
さらに、従来から搭載している当社独自の制御方式（非対称制御）により軽負荷時や待機時の電源効率を改善するアクティブスタンバイ機能によって、これまで必要であった補助電源の削減を可能にしています。また、動作周波数を500kHzまで上げることができ電源の小型化に寄与するほか、各種保護機能を搭載していることで、少ない部品点数で電源回路を構成できます。
※無負荷時、当社従来品比較

特長

• Xコンデンサ放電機能内蔵
• AC・DCいずれかの入力電圧検出モードを選択可能
• パワーグッド信号でフォトカプラを介したIC動作状態を伝達可能（AC入力検出モード）
• HV Startup（600V耐圧の起動回路）内蔵
• 高周波化対応（定常動作周波数500kHz可能）
• 低待機電力（アクティブスタンバイ機能・バースト機能内蔵）
• バースト時の入力電圧による発振周波数補正機能内蔵（DC入力検出モード）

主な用途

• LBP等各種ドキュメント機器用電源
• オーディオ機器用電源
• 薄型テレビ用電源
• LED照明用電源
• 産業機器用電源

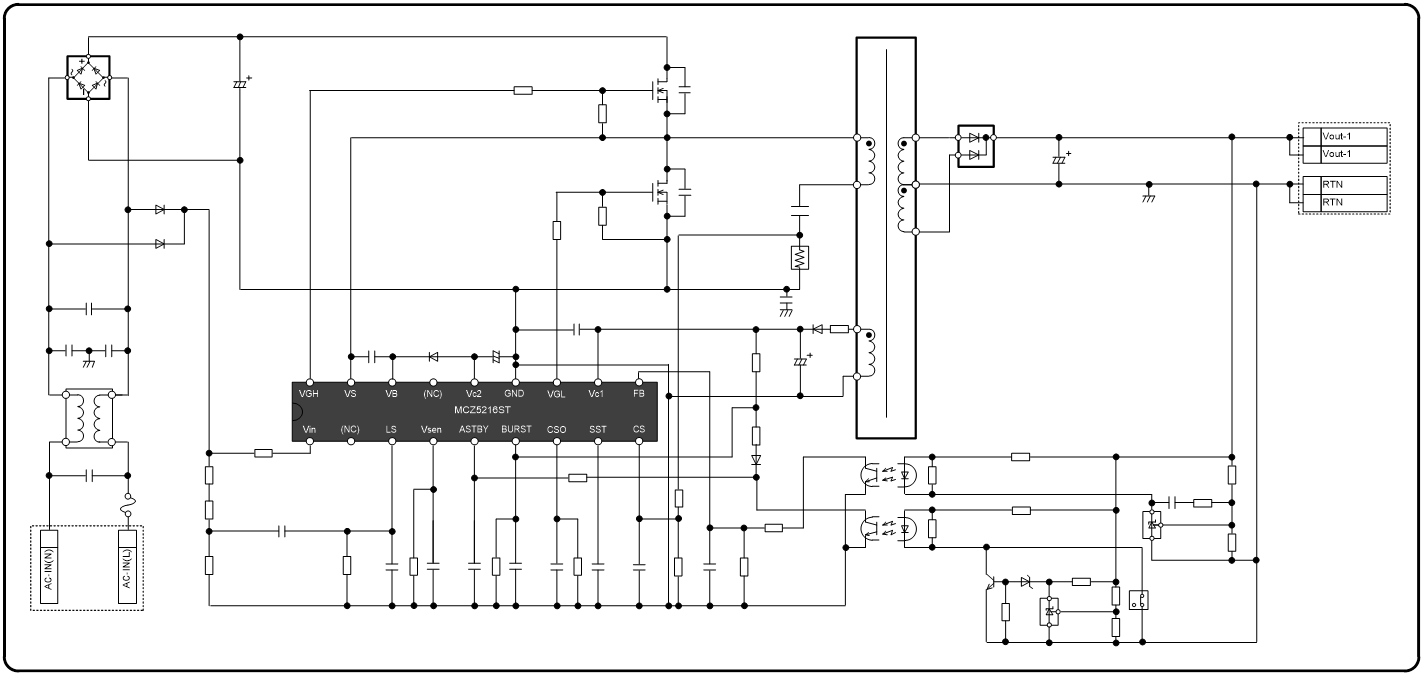

基本回路構成
