新製品 タイコエレクトロニクス（TE Connectivity）

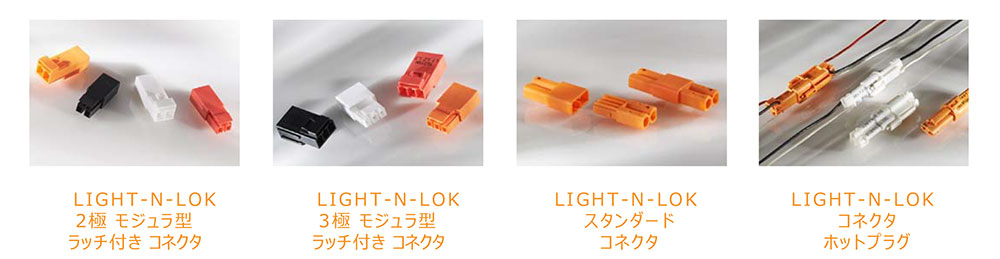

LIGHT-N-LOK_工具不要 接続ソリューション
TE Connectivity (TE)のLIGHT-N-LOK コネクタは⼯具不要の電線対電線⽤コネクタで、照明⽤電源ユニット、LEDコントローラー、その他の照明⽤途に適しています。
狭いスペースに対応するコンパクトなデザインと、Poke-In端⼦構造の採⽤により、現場での迅速かつ容易な結線、嵌合作業を実現しています。
LIGHT-N-LOKコネクタシリーズには、22AWG〜18AWG (0.33mm2〜0.75mm2) ワイヤサイズに対応する標準タイプと22AWG〜16AWG (0.33mm2〜1.0mm2) モジュラ型ラッチ付きタイプがあります。
LIGHT-N-LOK 2極 モジュラ型ラッチ付 コネクタ モジュラ型コンンパクトコネクタ
TE Connectivity (TE)の2極LIGHT-N-LOCKモジュラ型ラッチ付きコネクターは、工具不要のPoke-In機能によって迅速かつ簡単に取り付けられます。また、コンパクトな設計によって、狭い空間に対応できます。屋内照明アプリケーションに適しており、4⾊カラーバリエーションとモジュラデザインは、識別や組込作業性の改善に貢献します。
Applications
- 屋内照明
Electrical
- 定格電流
-16 AWG: UL2459 @ 600V 5A; UL1977 @ 600V – 8A
-18 AWG: UL2459 @ 600V 5A; UL1977 @ 600V – 8A
-22 AWG: UL2459 @ 600V 3A; UL1977 @ 600V – 3A - 電圧定格： 最大600VAC
- 絶縁耐： 2200 VAC
Mechanical
- 動作温度： -40°C〜+105°C
- 耐久性： 10サイクル
Specifications
- アプリケーション仕様 ： 114-137159
- 商品仕様： 108-137159
- UL1977 認証済み E28476
- UL2459 認証済み E308110
Materials
- ハウジング： PA, UL94 V-0
- 端子 ： 錫メッキを施した銅合金
Colors
- 黒
- オレンジ
- 赤
- 白
Benefits
- モジュラデザインにより、柔軟な設計が可能
- 工具不要、Poke-in コンタクト構造による簡単かつ迅速な取付
- 小型化されたデザインによる省スペース化
- カラーバリエーションによる簡単な識別
Product Selection Information
| タイプ | 概要 | 色 | 型番 | |
|---|---|---|---|---|
 |
プラグ | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 2834048-1 |
 |
レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 2834049-1 |
 |
プラグ | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 2834048-2 |
 |
レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 2834049-2 |
 |
プラグ | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 2834048-3 |
 |
レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 2834049-3 |
 |
プラグ | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 2834048-4 |
 |
レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 2834049-4 |
| タイプ | 概要 | 色 | 型番 | |
|---|---|---|---|---|
 |
モジュラ型レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 1-2834049-1 |
 |
モジュラ型レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 1-2834049-2 |
 |
モジュラ型レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 1-2834049-3 |
 |
モジュラ型レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 1-2834049-4 |

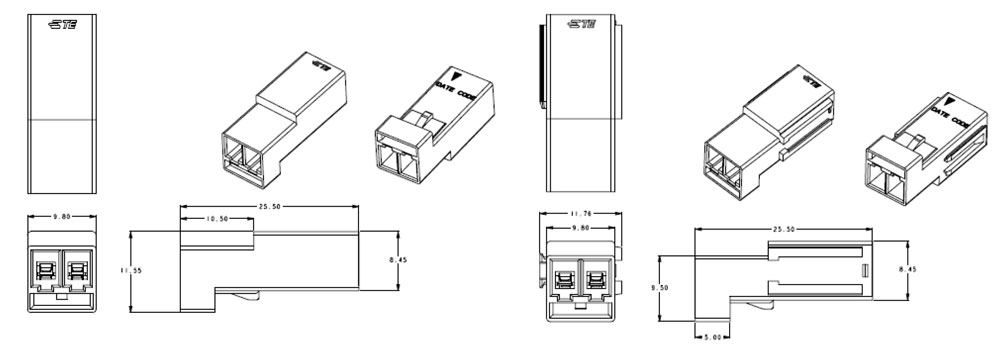

Dimensions
LIGHT-N-LOK 3極 モジュラ型ラッチ付 コネクタ モジュラ型コンンパクトコネクタ
TE Connectivity (TE)の2極LIGHT-N-LOCKモジュール型ラッチ付きコネクターは、工具不要のPoke-In機能によって迅速かつ簡単に取り付けられます。 また、コンパクトな設計によって、狭い取り付けスペースにも対応可能です。屋内照明アプリケーションに適しており、 4色カラーバリエーションとモジュラデザインにより、容易な識別、一括挿抜など、現場の作業性改善に貢献します。
Applications
- 屋内照明
Electrical
- 定格電流
-16 AWG: UL2459 @ 600V 5A; UL1977 @ 600V – 8A
-18 AWG: UL2459 @ 600V 5A; UL1977 @ 600V – 8A
-22 AWG: UL2459 @ 600V 3A; UL1977 @ 600V – 3A - 電圧定格 最大600VAC
- 絶縁耐 2200 VAC
Mechanical
- 動作温度 -40°C〜+105°C
- 耐久性 10サイクル
Specifications
- アプリケーション仕様 114-137160
- 商品仕様 108-137160
- UL1977 認証済み E28476
- UL2459 認証済み E308110
Materials
- ハウジング PA, UL94 V-0
- 端子 錫メッキを施した銅合金
Colors
- 黒
- オレンジ
- 赤
- ナチュラル
Benefits
- モジュラデザインにより、柔軟な設計が可能
- 工具不要、Poke-in コンタクト構造による簡単かつ迅速な取付
- 小型化されたデザインによる省スペース化
- カラーバリエーションによる簡単な識別
- メイクファーストブレイクラスト(MFBL)を可能にするグラウンドピン(中央)
- ホットプラグ(UL2459)過負荷テストに対応
Product Selection Information
| タイプ | 概要 | 色 | 型番 | |
|---|---|---|---|---|
 |
プラグ | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 2834054-1 |
 |
レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 2834055-1 |
 |
プラグ | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 2834054-2 |
 |
レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 2834055-2 |
 |
プラグ | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 2834054-3 |
 |
レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 2834055-3 |
 |
プラグ | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 2834054-4 |
 |
レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 2834055-4 |
| タイプ | 概要 | 色 | 型番 | |
|---|---|---|---|---|
 |
モジュラ型レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | ナチュラル | 1-2834055-1 |
 |
モジュラ型レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 黒 | 1-2834055-2 |
 |
モジュラ型レセプタクル | 3極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | オレンジ | 1-2834055-3 |
 |
モジュラ型レセプタクル | 2極ラッチ付きPoke-In ワイヤ対ワイヤコネクタ | 赤 | 1-2834055-4 |

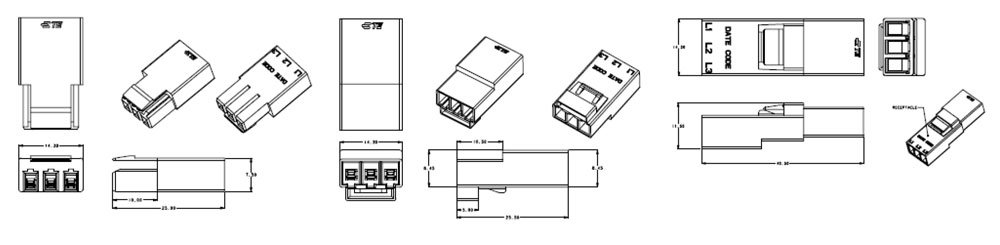

Dimensions
LIGHT-N-LOK スタンダードコネクタ 高信頼性Poke-In小型コネクタ
TE Connectivity (TE)の2極LIGHT-N-LOK スタンダードコネクタは、屋内照明器具の電力供給に省スペース接続ソリューションを提供します。省スペースを考慮して設計された低背のUL / CSA 2459準拠のコネクタは、感電の危険性を排除し、18〜22AWGの単線または、予備半田処理された撚り線に適応します。工具を使わずに簡単に取り付けられるように設計されており、また、キーイング構造により、誤嵌合(逆挿し)を防止します。
Poke-In接続技術は再結線によるリペアを容易にし、また、2点接点構造の端子と高剛性コンタクトランス(ストッパー)構造により、電線との接続信頼性、ハウジング内の端子保持力を高めています。
Poke-In接続技術は再結線によるリペアを容易にし、また、2点接点構造の端子と高剛性コンタクトランス(ストッパー)構造により、電線との接続信頼性、ハウジング内の端子保持力を高めています。
Applications
- 屋内照明、特にダウンライト
- 商業照明
Benefits
- 2極、Poke-In配線
- コンパクト設計
- 具不要な結線
- 18-22 AWG 単線または予備半⽥処理された撚り線に対応
- UL/CSA 2459対応
- EU RoHS/ELV対応
- ハーフロック機構により、簡単に嵌合/取外しが可能
- 薄型デザイン
- 電線とコンタクトの接続信頼性を高める2点接点構造
- 保持強化のために設計された高剛性コンタクトランス構造
Specifications ＆ Product Performances
| 定格電流（最大） | 18 AEG | 最大 3A 3AはUL2459によって認証 |
|---|---|---|
| 22 AEG | 最大 4A | |
| 定格電圧(最大) | 最大 600 V AC | |
| 絶縁耐力 | 2200 VAC | |
| 動作周囲温度範囲 | -40℃〜105℃ | |
| 耐久性 | 10サイクル | |
| ハウジング | P, UL 94 V-O | |
| コンタクト | 錫メッキを施した銅合金 | |
| アプリケーション仕様 | 114-137020 | |
| Product Spacification | 108-137020 | |
| UL2459認証 | 308110 | |

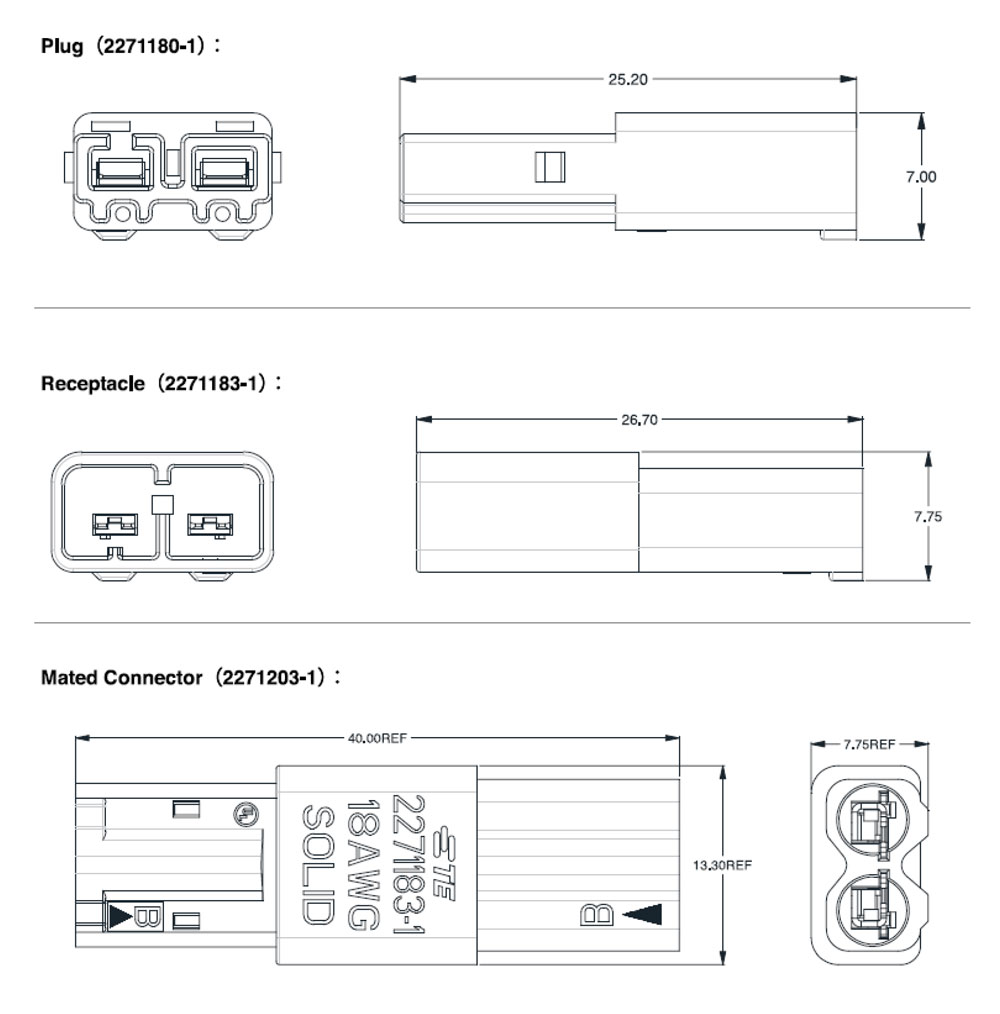

| 製品仕様 型番 |
プラグ | 2271180-1 |
| レセプタクル | 2271203-1 | |
| 嵌合コネクタ | 2271203-1 | |
LIGHT-N-LOK コネクタ 活線挿抜対応コネクタ
TE Connectivity（TE）の、2極および3極 LIGHT-N-LOK 活線挿抜対応コネクタは、 Poke-Inのワイヤ対ワイヤコネクタです。 これらは、US/カナダの電気工事規定(NEC/CEC)の要件を満たし、照明用電源ユニットなどの接続において、安全な挿抜作業を実現します。 Mated Pair(嵌合ペア)で販売されるコネクタアセンブリは、電線保持力を向上させる一体型ストレインリリーフ構造を備え、18 AWG 単線(ソリッドワイヤ)のみに対応します。嵌合ペアでない、またはマークなしのコネクタは、NEC/CEC 以外の照明用アプリケーションに、ご使用いただくことができます。
Applications
- UL2459の商業照明アプリケーション
- 照明用電源ユニット接続、活線挿抜対応、内部接続
- 屋内の非住宅の蛍光照明器具
- 蛍光LEDの照明変更器具
- 屋内LED照明器具
Electrical
- 接触電流定格: 最大5A
- 動作電圧: 120〜600 VAC
- 動作温度: -40˚C〜95˚C
Mechanical
- ワイヤー保持力:ストレインリリーフの保持力は25ポンド（11.3 kg）
Specifications
- ULはZMNA, E308110の下に掲載
- CSAは LR7189, クラス6233-01より認証
- 製品仕様: 108-2275
- アプリケーション仕様: 114-13204 (2極), 114-13207 (3極)
- 取扱説明書: 408-10153 (2極)(3極)
Materials
- 端子: 錫メッキを施した銅合金
- ハウジング: 熱可塑性UL 94V-0
- RoHS対応
Benefits
- 2極と3極の極数展開
- 嵌合コネクタセットとして供給が可能
- 照明用電源ユニット接続における、NECおよびCEC活線挿抜要件をクリア
- 現場または工場での加工が容易な、工具不要Poke-In端⼦構造18AWG（0.75 mm2）単線 (ソリッドワイヤ)に対応
- 一体型ストレインリリーフ構造の採用により、ワイヤのねじれ、抜けを防⽌
- 配線時の引っ掛かりを防ぐ、ラウンドデザインを採用
- コンパクトなデザイン:
2極: 直径16㎜ (5/8インチ)の開口部を通すことができます。
3極: 直径22.5㎜(7/8 インチ)の開口部を通すことができます。 - スクイーズ・リリースタイプのコネクタロック構造により、意図しないコネクタの抜けを防止
- 製品はCSA照明器具の規格に対応
（英語/フランス語）でマーキングされています
製品選択情報
| 型番 | 概要 | 色 |
|---|---|---|
| 2008144-1 | 2極 メイテッドペア アセンブリ | ナチュラル |
| 2008910-1 | 2極 メイテッドペア アセンブリ | オレンジ |
| 2008141-1 | 2極 プラグ アセンブリ | ナチュラル |
| 2008141-2 | 2極 プラグ アセンブリ-Unmarked | ナチュラル |
| 2008142-1 | 2極 レセプタクル アセンブリ | ナチュラル |
| 2008142-2 | 2極 レセプタクル アセンブリ-Unmarked | オレンジ |
| 2008152-1 | 3極 メイテッドペア アセンブリ | ナチュラル |
| 2008152-2 | 3極 メイテッドペア アセンブリ | オレンジ |
| 2008149-1 | 3極 プラグ アセンブリ | ナチュラル |
| 2008149-4 | 3極 プラグ アセンブリ-Unmarked | ナチュラル |
| 2008150-1 | 3極 レセプタクル アセンブリ | ナチュラル |

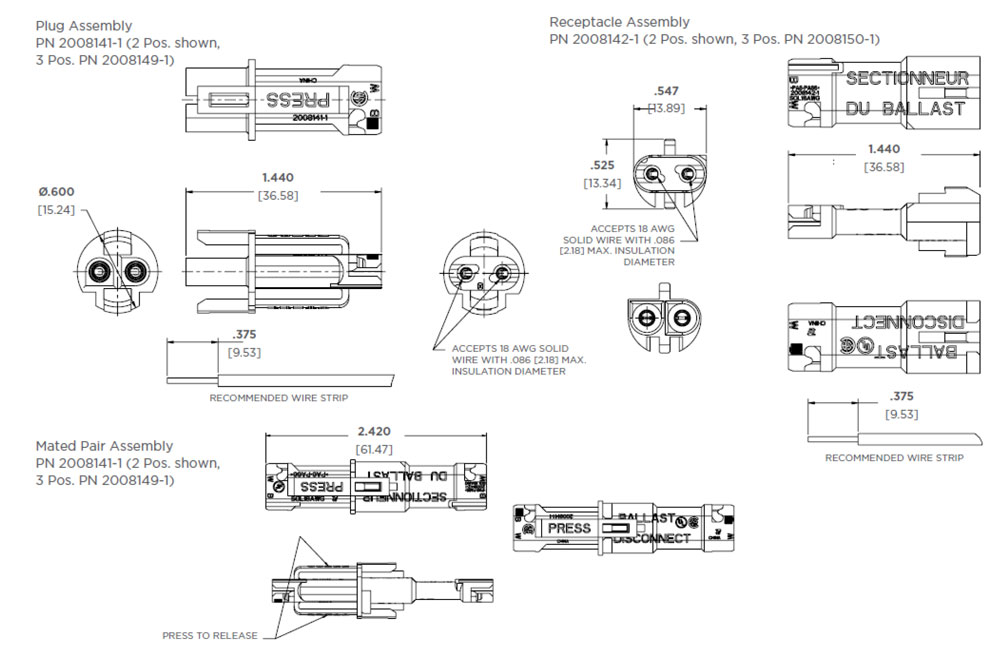

Dimensions
