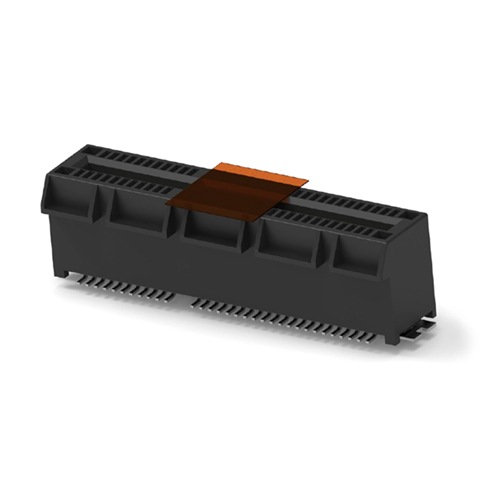

PCIe Gen 4 Card Edge Connectors

Intel認定
広範な構成


TE Connectivity (TE)のPCIe Gen 4 カードエッジコネクタは、標準化団体PCI-SIGのCardElectromechanical(CEM) 仕様4.0 に適合し、Intel およびAMD の帯域幅最大16 Gbps を備えた次世代プラットフォームをサポートします。TE のPCIe Gen 4 カードエッジコネクタは、優れたシステムアプリケーションであるスケーリング向けに次世代CPUをサポートするために設計されており、1.00mm ピッチを特徴とします。その1.00mm ピッチがPCI Express のシグナリング設計の全世代を可能にし、16 Gbps (PCIe Gen 4)、8.0 Gbps (PCIe Gen 3)、5.0 Gbps (PCIe Gen 2) および2.5 Gbps (PCIe Gen 1)の速度をサポートします。さらに、PCIe Gen 4 カードエッジコネクタのフットプリントと嵌合インターフェースは、PCIeの各世代と下位互換性があります。

主な特徴

  • 正規ベンダーとしてIntel に認められ、型番がIntel のホワイトペーパーに記載。
  • Intel、AMD およびIBM の次世代プラットフォームに適合。
  • 優れたシステムアプリケーションであるスケーリングとより大きい帯域幅用の次世代プロセッサをサポート。
  • PCI-SIG CEM 仕様ごとのx1, x4, x8, x16 (36/64/98/164 極) 標準を含む、多種多様な構成が入手可能。
  • 1.00 mm ピッチが、PCI Express のシグナリング設計の全世代を可能にし、16 Gbps (Gen 4)、8.0 Gbps (Gen 3)、5.0 Gbps (Gen 2)、および2.5 Gbps (Gen1)をサポート。
  • フットプリントと嵌合インターフェースは、各世代と下位互換性あり。

アプリケーション

  • サーバ
  • ストレージ
  • ワークステーション
  • デスクトップPC
  • 組込みシステム
  • 産業用コンピュータ
  • ルータ

電気的特性

  • 1ピン当たりの定格電流:最小1.1A
  • インピーダンス:85Ω

機械的特性

  • 耐久性:挿抜回数50回

材料

  • ハウジング:LCP UL94V-0,黒
  • コンタクト:銅合金、30μ”、15μ”、金フラッシュめっき
  • ポリエステルフィルム:ポリアミド膜

各種規格

  • 製品規格#108-60121/#108-60121-1
型番 概要
5-2337939-8 PCIE GEN4 CON,SMT,98POS,30u”,MYLAR,HT
5-2337939-7 PCIE GEN4 CON,SMT,98POS,30u”,MYLAR,HT
5-2337939-6 PCIE GEN4 CON,SMT,64POS,30u”,MYLAR,ST
5-2337939-4 PCIE GEN4 CON,SMT,164POS,30u”,MYLAR,HT
5-2337939-3 PCIE GEN4 CON,SMT,98POS,30u”,MYLAR,HT
5-2337939-2 PCIE GEN4 CON,SMT,64POS,30u”,MYLAR,ST
4-2337939-8 PCIE GEN4 CON,SMT,164POS,15u”,MYLAR,HT
4-2337939-7 PCIE GEN4 CON,SMT,98POS,15u”,MYLAR,HT
4-2337939-6 PCIE GEN4 CON,SMT,64POS,15u”,MYLAR,ST
4-2337939-4 PCIE GEN4 CON,SMT,164POS,15u”,MYLAR,HT
4-2337939-3 PCIE GEN4 CON,SMT,98POS,15u”,MYLAR,HT
4-2337939-2 PCIE GEN4 CON,SMT,64POS,15u”,MYLAR,ST
3-2337939-8 PCIE GEN4 CON,SMT,164POS,GF,MYLAR,HT
3-2337939-7 PCIE GEN4 CON,SMT,98POS,GF,MYLAR,HT
3-2337939-6 PCIE GEN4 CON,SMT,64POS,GF,MYLAR,ST
