新製品 星和電機
耐磁気飽和ナノクリスタルコアコモンモードチョークコイル
特徴
耐磁気飽和性能が高いナノクリスタルコアを使用しているため、エネルギー量の多いパルスノイズ対策に最適です。
アプリケーション
インバータやスイッチング電源など、大電流を使用する機器用など

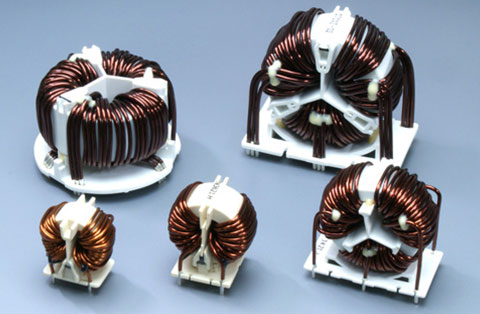

ナノクリスタルコモンモードチョークコイル
仕様
| 形番 | 単相/三相 | 定格電流（A） | インダクタンス | 形状 | 外形寸法（mm） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||||
| E24CMC251327SNV | 単相 | 13A | ≧2.65 mH | 縦置き | 39.0 MAX | 27.5 MAX | 38.5 MAX | – | – | – |
| E24CMC301835SNV | 単相 | 18A | ≧3.5 mH | 縦置き | 44.0 MAX | 33.0 MAX | 44.0 MAX | – | – | – |
| E24CMC401534TNV | 三相 | 15A | ≧3.4 mH | 縦置き | 60.0 MAX | 40.0 MAX | 60.0 MAX | – | – | – |
| E24CMC566008TNV | 三相 | 60A | ≧0.87 mH | 縦置き | 85.0 MAX | 55.0 MAX | 75.0 MAX | – | – | – |
| E24CMC566008TNH | 三相 | 60A | ≧0.87 mH | 横置き | – | – | – | 80.0 MAX | 80.0 MAX | 55.0 MAX |

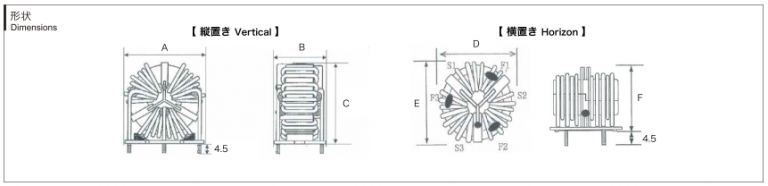

形状

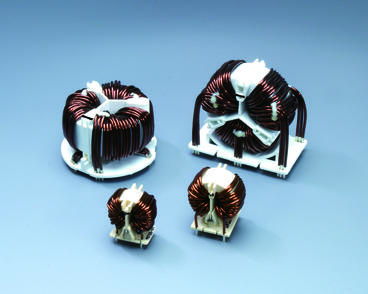

3相ナノクリスタルコモンモードチョークコイル
仕様
| 形番 | 単相/三相 | 定格電流（A） | インダクタンス | 形状 | 外形寸法（mm） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||||
| E24CMC251318SNVL | 単相 | 13A | ≧1.75 mH | 縦置き | 39.0 MAX | 27.5 MAX | 38.5 MAX | – | – | – |
| E24CMC301828SNVL | 単相 | 18A | ≧2.8 mH | 縦置き | 44.0 MAX | 33.0 MAX | 44.0 MAX | – | – | – |
| E24CMC566006TNVL | 三相 | 60A | ≧0.65 mH | 縦置き | 85.0 MAX | 55.0 MAX | 75.0 MAX | – | – | – |
| E24CMC566006TNHL | 三相 | 60A | ≧0.65 mH | 横置き | – | – | – | 80.0 MAX | 80.0 MAX | 55.0 MAX |

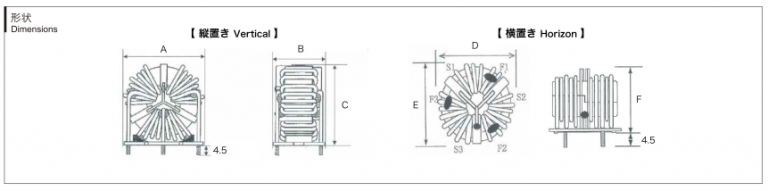

形状
