COMPACT PUSH GRIP WIRE CONNECTOR


TE Connectivity (TE) の次世代 Compact Push Grip Wire コネクタは、電気設備⽤途に適した絶縁タイプの電線コモン接続⽤コネクタです。⼯具不要のポークインタイプコネクタは、AWG 22〜14 単線および撚り線に適応し、透明なハウジングの採⽤により、結線状態を⽬視で確認することができます。極数別カラーコーディングの採⽤により、識別が容易です。コンパクトサイズにより、狭いスペースのアプリケーションにも対応します。

特長

  • 極数別に⾊分けされたカラーコーディングにより識別が容易
  • コンパクトなデザイン
  • 電圧試験⽤の試験スロットを確保
  • 工具不要で作業時間が減少

アプリケーション

  • 住宅及び商業用ビルの配線システム
  • 照明の配線
  • 電子看板
  • 商業施設設備
  • オフィス照明

電気的特性

  • 定格電圧:600V AC/DC

機械的特性

  • 動作温度:-40〜105˚C
  • 適用ケーブル:24AWG-14AWG(0.35mm2-2.5mm2)(製品仕様書:108-133070参照)

仕様

  • 製品仕様書:108-133070
  • アプリケーション仕様:114-133071
  • 取付適⽤規格:408-133072
  • CSA 22.2 No 188 認証済み
  • UL486C and UL746C 認証済み

材料

  • ポリカーボネート、UL94-V0

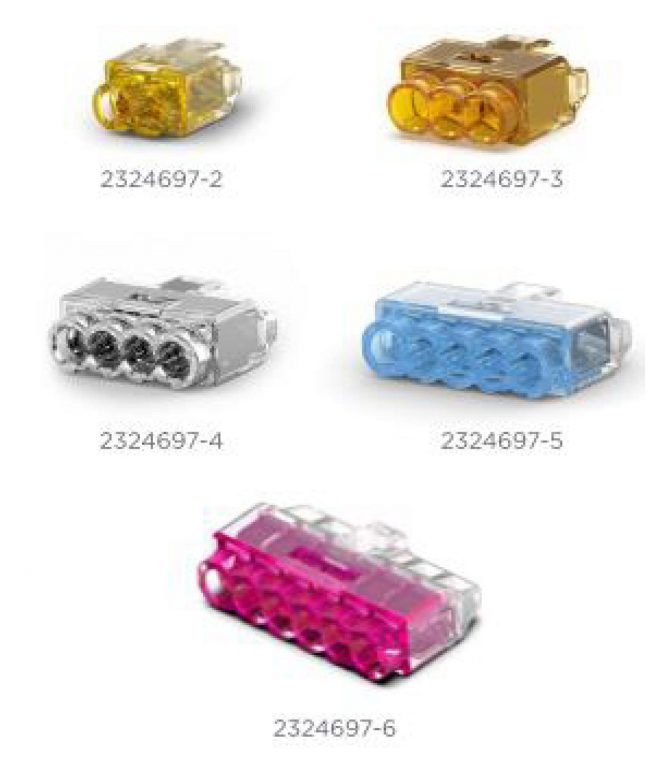

製品セレクション

型番 極数
2324697-2 2
2324697-3 3 オレンジ
2324697-4 4 透明
2324697-5 5
2324697-6 6
