注目製品 オーム電機

ノンフィルタ式オイルミストコレクタ

≪自動洗浄ユニット & ノンフィルタ式ミストキャッチ≫

ミストキャッチOMC-N2シリーズの自動洗浄ユニットをご紹介いたします。
自動洗浄ユニットはミストキャッチの運転を止めることなく内部の捕集ユニットに水を噴射し洗浄することができます。
捕集ユニットを定期的に洗浄することでミストキャッチの性能維持やメンテナンス時間を削減することが期待できます。
オイルミスト対策をご検討の際は、ミストキャッチOMC-N2シリーズと自動洗浄ユニットを是非ご確認ください。

OMC-N2シリーズ 特長

  • ノンフィルタ式で業界最高の捕集効率
  • 最高吸引温度80℃
  • メンテナンス作業が簡単
  • トップランナーモータ搭載

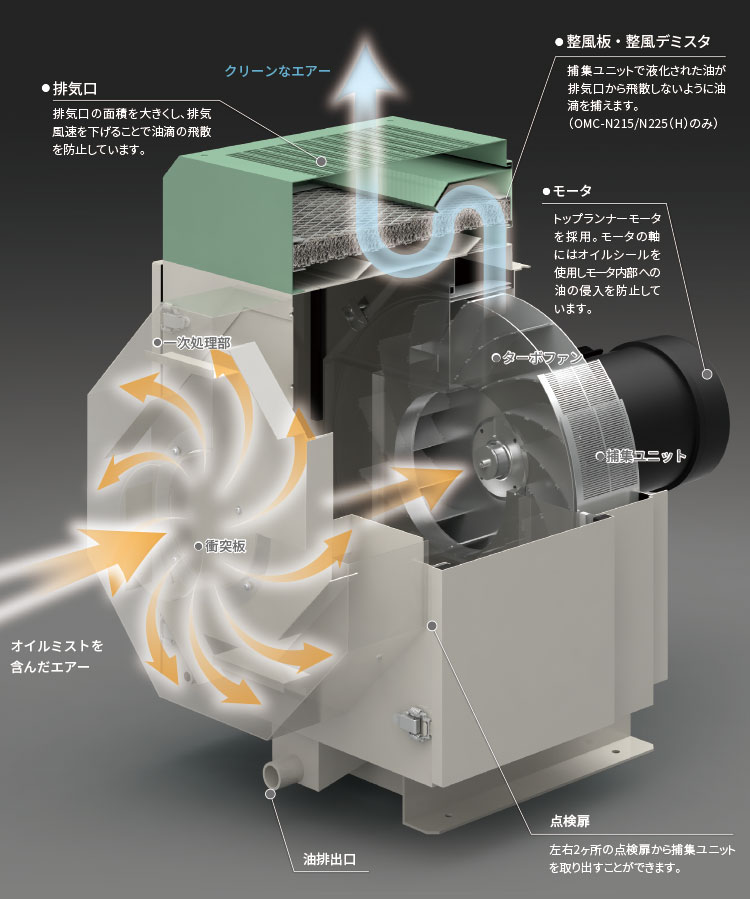

構造

ノンフィルタで高い捕集効率を誇る独自の構造。

メカニズム

  • オイルミストは衝突板に沿って流れ、一次処理部では切削粉や粒子径の大きいミストが捕集されます。
  • オイルミストはターボファンによって中心部から遠心方向へ加速し捕集ユニットに衝突・付着します。
  • 捕集ユニットに付着したオイルミストは遠心力により内壁に集められ、液体となって外部へ排出されます。
  • クリーンなエアーが外部へ排気されます。

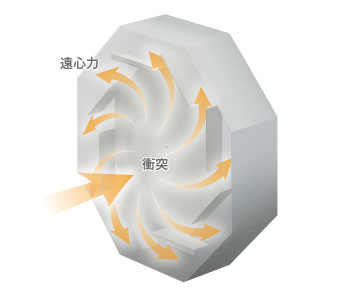

慣性衝突・遠心力を利用した一次処理部

吸気口から吸い込まれた粒子径の大きいオイルミストや粉塵は、衝突板にぶつかった後一次処理部内壁に沿って回転します。その際遠心力により粒子径の大きいオイルミスト・粉塵と空気を分離します。

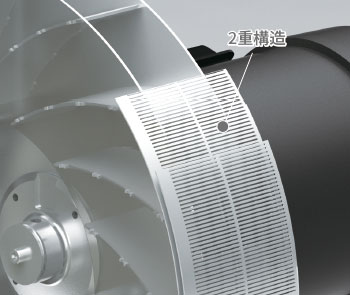

衝突力を極限まで高めた捕集ユニット

オイルミストをより多く衝突させることで高い捕集効率を実現しました。さらにOMC-N2**Hタイプは独自の最適設計によりノンフィルタ式において業界NO.1の捕集効率を誇ります。

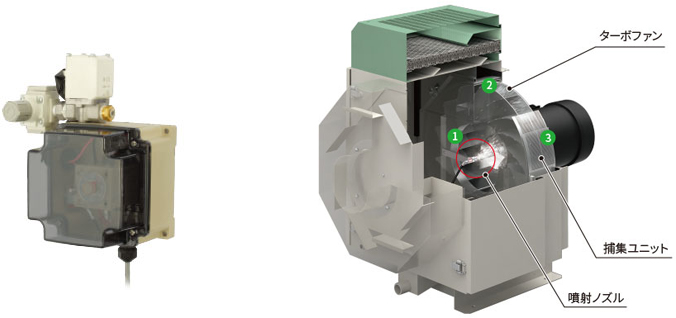

OMC-N2シリーズ用 自動洗浄ユニット

  • 捕集ユニット中心部から水滴が噴射されます。
  • ターボファンで水滴を加速させながら捕集ユニットに衝突させます。
  • 捕集ユニットに付着した汚れを定期的に洗い流すことにより汚れの堆積を抑えます。
  • 捕集ユニットを洗浄しメンテナンスサイクルを長期化します。

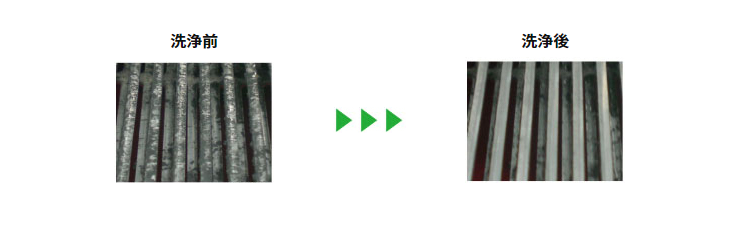

洗浄効果(捕集ユニット)
