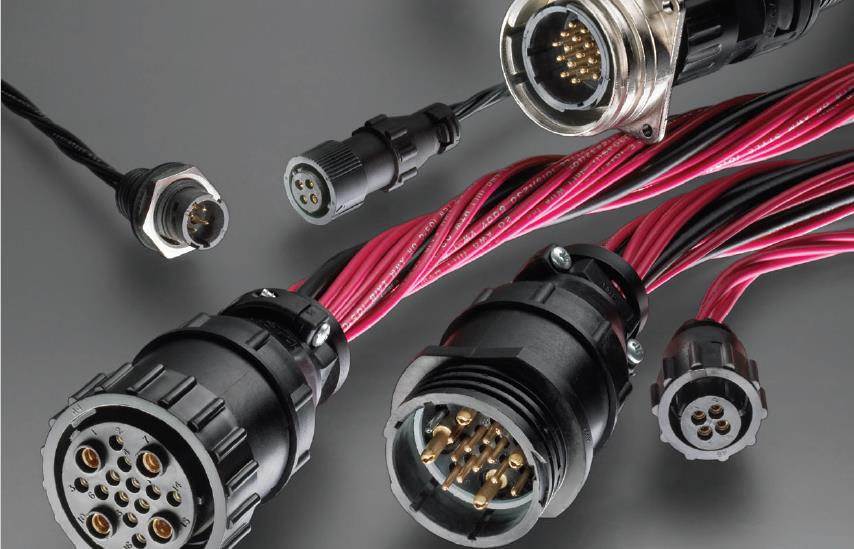

丸型プラスチックコネクタ(CPC)セレクションガイド

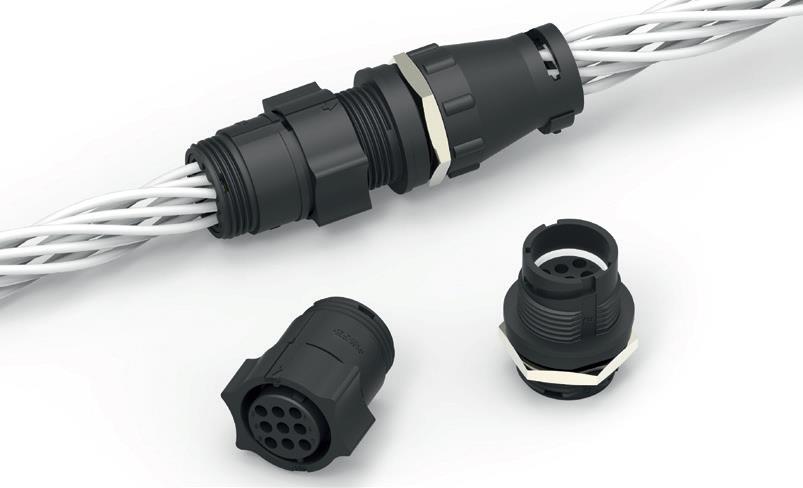

ミニチュアCPC
特長
- 小型・軽量の電線対電線および電線対パネルマウント丸形プラスチックコネクタ
- シェルサイズ：8、11
- 極数バリエーション：1 ～ 9 極
- 既存のミニユニバーサルメイテンロック用スナップイン圧着コンタクトを採用
- 粉塵または液体の侵入を防ぐIEC 防塵防水等級IP67に適合
- 嵌合位置合わせ機能を備えた1/4 回転カプリングリングによる確実な嵌合ロック
- 異なる同一サイズの丸型コネクタとの誤嵌合を防止するユニークなコンタクト配置
主要仕様
| 製品名 | シェルサイズ | 極数 | 最大定格電流（A) | 最大定格電圧（V) | 適用電線サイズ | コンタクトめっき仕様 | 電線対電線電 | 電線対パネル防 | 防塵防水等級 | 嵌合ロック方式 |
|---|---|---|---|---|---|---|---|---|---|---|
| ミニチュアCPC | 8 | 1 | 5 | 250 | AWG 30-22 | 錫・金 | ✔ | ✔ | IP67 | 1/4回転カップリングリング |
| 2 | ||||||||||
| 3 | ||||||||||
| 4 | ||||||||||
| 11 | 5 | |||||||||
| 6 | ||||||||||
| 7 | ||||||||||
| 8 | ||||||||||
| 9 |
適用アクセサリ
スタンダードCPC
特長
- シェル(ケース)とインサートにプラスチックを採用した軽量・丸型の基板対電線、電線対電線接続コネクタ
- プラグコネクタに一体の樹脂製カップリングを回すだけの簡単・迅速・確実な嵌合ロック機構
- アプリケーションや使用環境に応じ最適化された６つの製品シリーズ
- 活電部側にメス端子を配置する際などに有効な逆極性ハウジングを標準ラインナップ産業用ロボット

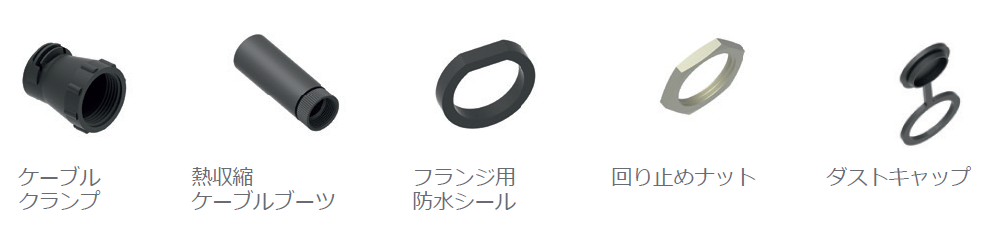

- ケーブルクランプ・ケーブルブーツや防水シール、ダストキャップなど豊富なアクセサリをご用意
- 電線との結線は専用工具を用いた圧着加工のほか、半田付けも選択可能（一部のコンタクト）

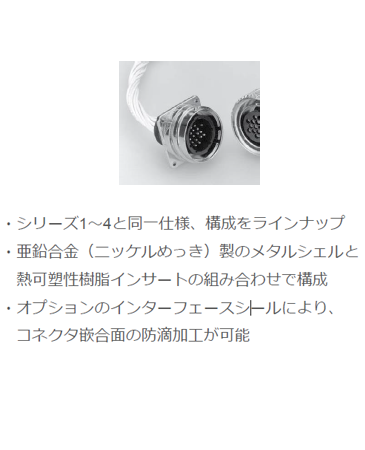

- 金属製コネクタシェル採用のCMC、MIL-C-5015 準拠品もラインナップ
- 取得認証：UL1977（ファイル番号：E28476）、CSA C22.2 No. 182.3（ファイル番号：LR7189）、VDE Standard 062（一部製品）
IEC 60529 およびIEC 60947 Appendix Cに基づくIP（Internal Protection, 機器内の保護）の定義
| IP 機器内保護 |
X1 固形異物の侵入に対する保護 |
X2 水の侵入に対する保護 |
||
|---|---|---|---|---|
| 保護なし | 0 | 保護なし | ||
| 1 | 直径50m以上の異物に対する保護 手の接近からの保護 |
1 | 垂直に滴る水に対する保護 | |
| 2 | 直径12.5㎜以上の異物に対する保護 指の接近からの保護 |
2 | 垂直面に対し左右15°以下の角度から滴る水に対する保護 | |
| 3 | 直径2.5㎜以上の異物に対する保護 工具の先端からの保護 |
3 | 垂直面に対し左右60°以下の角度から噴霧される水に対する 保護 |
|
| 4 | 直径1.0㎜以上の異物に対する保護 電線などからの保護 |
4 | 全ての方向から噴霧される水に対する保護 | |
| 5 | 粉塵など固形異物の侵入からの保護 | 5 | 全ての方向からの水の噴流に対する保護 | |
| 6 | 完全な防塵構造 | 6 | 全ての方向からの強い水の直接噴流に対する保護 | |
| 7 | 一次的な浸水（水深1mに30分間）からの保護 | |||
【産業機器における防水性能：ディーゼル燃料、ギア・エンジン潤滑油、ガソリン、凍結防止剤、噴流水（水・塩水）、その他の液体からの保護】

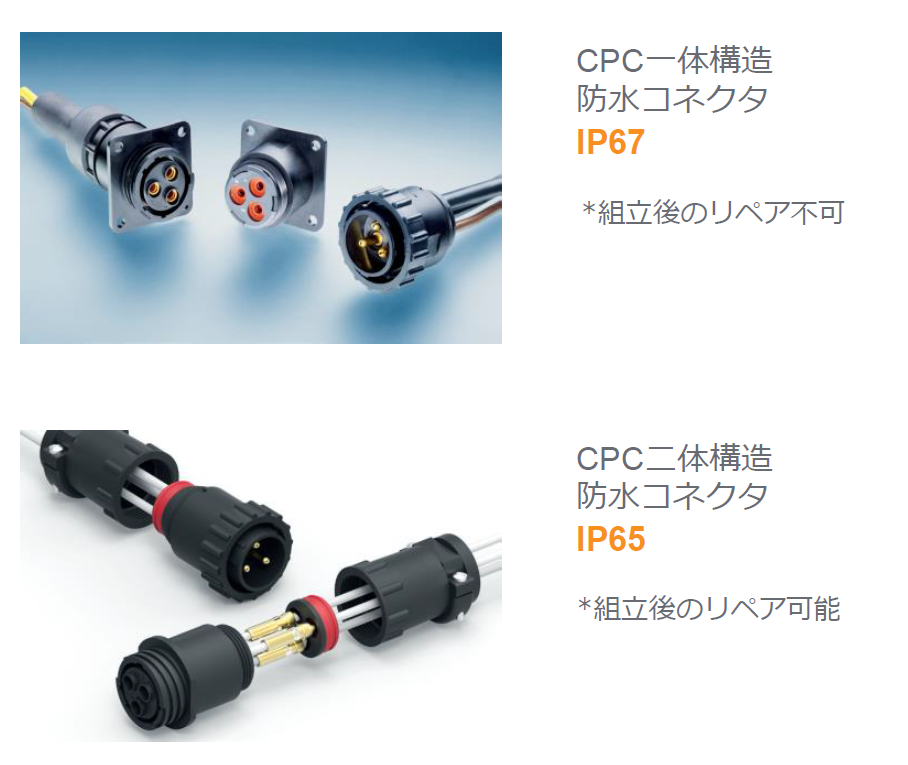

スタンダードCPCの防塵防水性能
（シリーズ1, シリーズ5 & シリーズ6）
シリーズ別コンタクト適合表

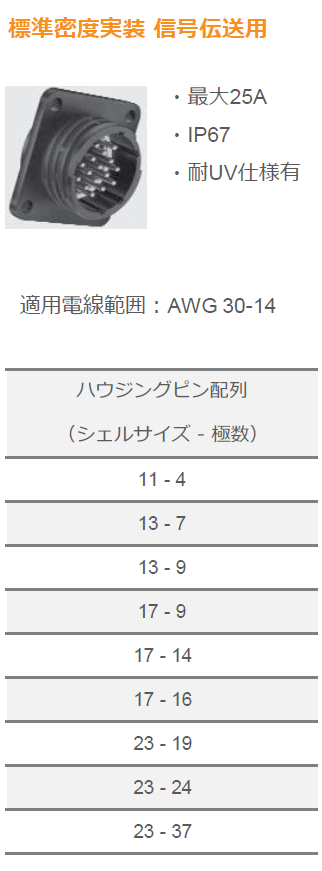

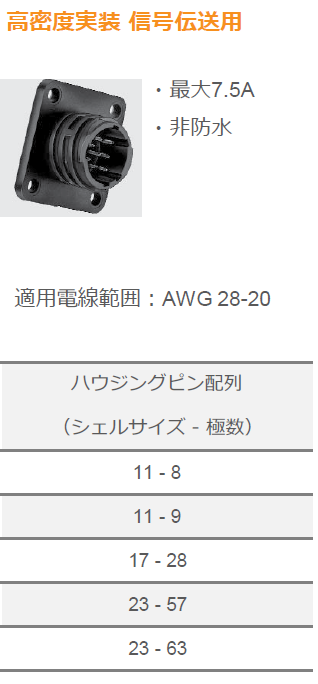

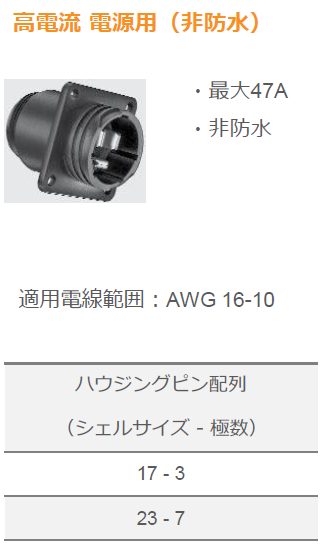

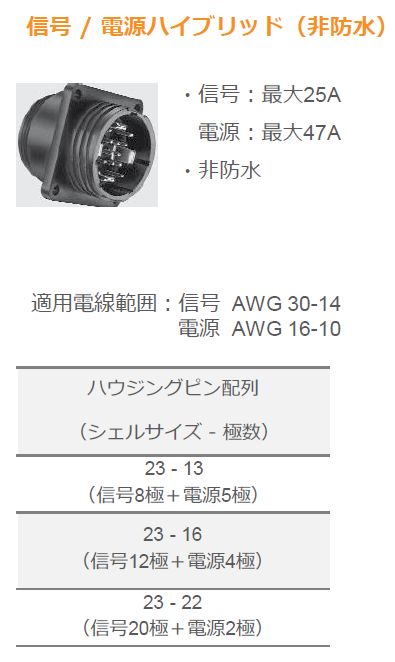

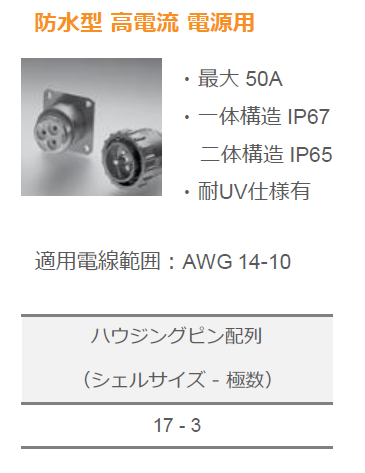

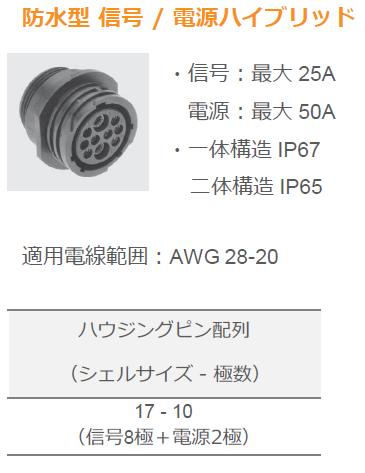

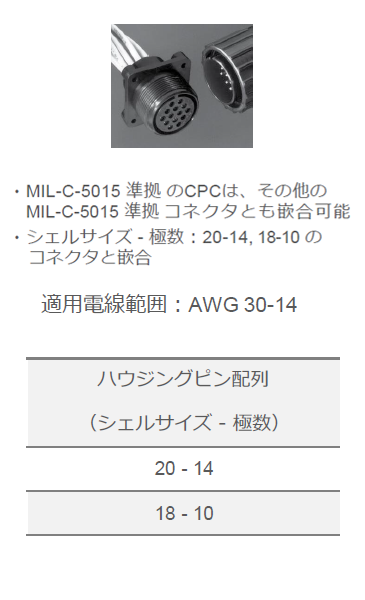

| 製品シリーズ | 用途・概要 | コンタクト種別 | 防水性能 * | 嵌合面用防水シール **（オプション） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| タイプ20 DF/DM |
タイプⅡ | タイプⅢ＋ | 高電流 タイプⅢ＋ |
高電流パワー | タイプⅫ | .125 パワーバンド |
||||
| スタンダードCPC | ||||||||||
| シリーズ1 | 標準密度実装 信号伝送用 | ✔ | ✔ | ✔ | ✔ | IP67+ | ✔ | |||
| シリーズ2 | 高密度実装 信号伝送用 | ✔ | 非防水 | ✔ | ||||||
| シリーズ3 | 電源用 | ✔ | 非防水 | |||||||
| シリーズ4 | 信号/電源ハイブリッド伝送用 | ✔ | ✔ | ✔ | ✔ | 非防水 | ||||
| シリーズ5 | 電源用 | ✔ | IP65＆IP67 | |||||||
| シリーズ6 | 信号/電源ハイブリッド伝送用 | ✔ | ✔ | ✔ | IP65＆IP67 | |||||
| メタルシェル CMC | ||||||||||
| シリーズ1 | 標準密度実装 信号伝送用 | ✔ | ✔ | ✔ | ✔ | IP67+ | ✔ | |||
| シリーズ2 | 高密度実装 信号伝送用 | ✔ | 非防水 | ✔ | ||||||
| シリーズ3 | 電源用 | ✔ | 非防水 | ✔ | ||||||
| シリーズ4 | 信号/電源ハイブリッド伝送用 | ✔ | ✔ | ✔ | ✔ | 非防水 | ✔ | |||
| MIL-C-5015準拠 CPC | ||||||||||
| MIL-C-5015 | プラチックハウジング | ✔++ | ||||||||
* ワイヤエントリシールおよび周辺機器インターフェースシールあり。
** 嵌合側間の防滴シーリングを提供するだけの周辺機器インターフェースシールあり。
+ シリーズ1 コネクタはまたシールドなしもご用意しております。
++ 高電流強化タイプは、MIL-C-5051 スタイルCPCと互換性がありません。
スタンダードC P C コンタクト
| コンタクト種別 | 最大定格電流（A）* | 適用電線範囲（AWG） | 最大被覆外径 (mm） | 接点部めっき仕様 | 結線方式 | 製法 |
|---|---|---|---|---|---|---|
| タイプ20 DF | 7.5 | 28-20 | 1.52 | 金（フラッシュ / 0.76 μm）、錫 | 圧着、半田着け | スタンピング |
| タイプ20 DM | 7.5 | 24-20 | 1.73 | 金（0.127 – 0.254 μm）、錫 | 圧着 | 切削 |
| タイプⅡ | 13.0 | 28-14 | 2.79 | 金（0.76 μm） | 圧着 | 切削 |
| タイプⅢ+ | 13.0 | 30-14 | 3.81 | 金（0.38 μm / 0.76 μm） | 圧着、半田着け | スタンピング |
| 高電流タイプⅢ+ | 25.0 | 18-14 | 3.81 | 金（0.38 μm / 0.76 μm）、錫 | 圧着 | スタンピング |
| 高電流パワー | 23.0 | 18-14 | N/A | 金（0.254μm） | 圧着 | 切削 |
| タイプ Ⅻ | 47.0 | 16-10 | 5.59 | 金（0.76 μm)、銀（0.254 μm）、錫 | 圧着 | スタンピング |
| .125 パワーバンド | 50.0 | 14-8 | 6.60 | 金（0.76 μm）、銀（0.508 μm） | 圧着 | スタンピング |
適用アクセサリ
ケーブルクランプ
ケーブルからの張力が電線圧着部に伝わるのを防ぐ
ストレインリリーフとしての機能を果たします。
適用シェルサイズ：11, 13, 17, 23

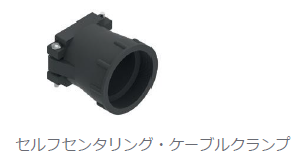

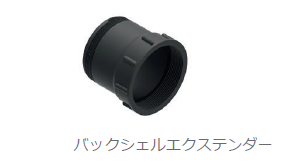

セルフセンタリング・ケーブルクランプ/バックシェルエクステンダー（シェルサイズ23専用）
多芯ケーブル適用時の芯線の偏りを抑え、ストレインリリーフ機能を加えることに
より、反力の高い太径ケーブルを適用したケーブルアセンブリの信頼性を高めます。
キーイングプラグ
コネクタインサートの空きピンに挿入することにより、コネクタにキーイング機能を付加し、誤嵌合を防止します。
パネル取付用フランジ
プラグコネクタをパネルに取り付ける際に使用するアダプタです。
適用シェルサイズ：11, 13, 17, 23

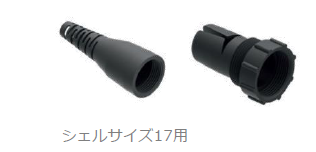

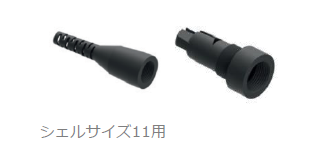

ケーブルブーツ・ケーブルグリップ（シェルサイズ11・17用）
ケーブルの過度な曲げを抑止し、多芯ケーブルにストレインリリーフ機能を付加します。
