新製品 ヘラマンタイトン

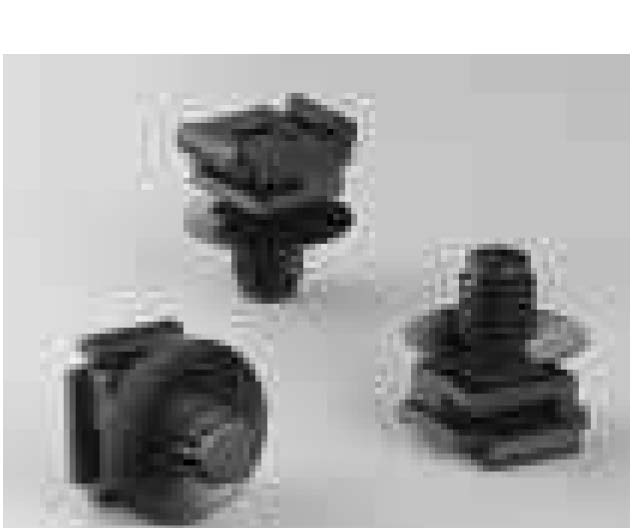

コネクタクリップ
簡単施工で作業性が高く、部品点数の削減にも貢献！

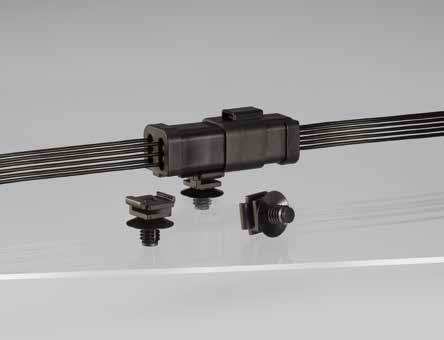

コネクタの溝にはめて、差し込むだけの簡単固定！
■建設機械、 農機、 トラックなどで広く使用されている中継用防水コネクタ専用の固定具です。
■コネクタの溝にスライドさせながらはめ込み、 取付穴に差し込むだけの箇単施工で、 作業効率に優れています。
■インシュロックタイ用の通し穴が付いているため、 コネクタ以外のアプリケーション（ケーブルやチューブの固定など）にも使用することが可能で、 部品点数の削減に貢献します。*1
*1: CCFT11のみ。
適用コネクタ
・AMPS EAL 16 *2 ・DEUTSCH DT (8極除く） *2 ・アンフェノールATシリーズ(8極除く）*3
*2:「DEUTSCH」「AMPSEAL」はTE Connectivity Corporationの登録商標たは商標です。
*3:「アンフェノール」は アンフェノール コーポレーションの登録商標です。
耐熱・耐候グレード
高温・屋内外環境下
RoHS適合
ハロゲンフリー
| 色 | 材質 | UL難燃グレード (主原料) |
常時使用温度範囲 |
|---|---|---|---|
| 黒 | 66ナイロン | UL94V-2 | -40℃～+110℃ |
ファーツリーマウント
ヘラマンタイトン独自のファーツリー（もみの木）形状のため、一つのサイズで幅広い板厚に対応します。貫通穴、メネジ両方にご使用いただけます。

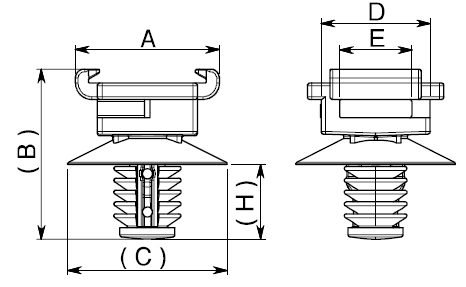

| Article-No. | 型番 | 寸法(mm) | 取付板厚 (mm) |
取付穴径 Φ（mm) |
使用 インシュロックタイ |
適用 メネジ |
販売単位(個) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ΦC | D | E | H | 袋 | ケース | ||||||
| 151-02336 | CCFT11 | 15.8 | （18.7） | （17.5） | 12.0 | 7.9 | （8.2） | 1.3～4.5 | 6.5～7.0 | T50Rタイプまで RFタイプ（RF100除く） |
M8 | 100 | 5,000 |
NEW 矢じりタイプ・楕円穴用
矢じり形状の楕円穴タイプのため、パネル挿入後のコネクタの回転を防ぐことができます。
| Article-No. | 型番 | 寸法(mm) | 取付板厚 (mm) |
取付穴径 （mm) |
販売単位(個) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | 袋 | ケース | ||||
| 151-03215 | CCWPM712A | 15.8 | （19.1） | 6.2 | (23.5) | 6.7 | 1.0～4.8 | Φ7.0～12.0 | 100 | 5,000 |
| 151-02336 | CCWPM712B | 15.8 | （27.3） | 6.2 | (23.5) | 6.7 | 6.0～12.0 | Φ7.0～12.0 | 100 | 5,000 |
