M12 フィールドバス ケーブルアセンブリ ソリューション
TEコネクティビティ (TE)はデータ通信用途として、新たにセンサー・アクチュエータ向けのフィールドバスケーブルアセンブリ製品をラインナップに加えました。
産業オートメーションとプロセス制御において、フィールドバスネットワークは、オートメーションピラミッドの最下層に位置する実用的な制御装置とフィールド機器間通信であり、高速性は必要としませんが、同一ケーブルで電力供給と信号伝送を必要とするフィールド機器にとって、Industry4.0、IIoTなどの重要な要素を担います。
新しいM12 A及びBコードケーブルアセンブリは、Profibus、DeviceNet及びCC Linkプロトコルに準拠しており、お客様のワンストップショップとして、多様なニーズに対応する複数のオプションを提供します。360°遮蔽されたEMIシールドを備え、防塵防水等級IP67に適合しており、産業機器における信号及びデータ通信に最適です。ケーブルは、ケーブルベア内への収納や耐捻回性が求められるアプリケーションに適したPVC、またはハロゲンフリーのポリウレタン（PUR）を用意し、オーバーモールドでコネクタにアセンブリされます。柔軟な設計と迅速な施工を実現する、お客様の個別要求に応じた”プラグアンドプレイ”構成で製造され、プロセスコントロール、ロボット、工程自動化設備、工作機械、マテリアルハンドリングなど、産業機械のあらゆる分野に適用が可能です。
TEのフィールドバスM12ケーブルアセンブリは、シングルエンド（片端コネクタ）またはダブルエンド（両端コネクタ）をラインナップし、ストレート引出しと90°曲げのライトアングル引出し、オス（Male）、メス（Female）コネクタの選択が可能で、全てEMIシールドを備えております。標準設定されたケーブル長0.5m～15m品は、市場の幅広いお客様ニーズをカバーし、異なる長さのカスタマイズされたケーブルアセンブリは特定のニーズに対するソリューションを提供します。すべての製品はTEのM12 オス/メス コネクタと嵌合可能です。
特長
- 優れた信号伝送特性
- ノイズ及び干渉低減
- 汎用性の高い施工
- ケーブルベアへの適用及び耐捻回性に優れたケーブルバリエーション
- オートメーション用途向けケーブルタイプバリエーション
アプリケーション
- 産業用通信ネットワーク
- 産業機械及び工作機械
- 産業用オートメーション
- 産業用ロボット
- マテリアルハンドリング
- センサー及びアクチュエータ
- プロセス制御システム
主な利点
- IEC防塵防水等級: IP67
- オーバーモールドされたPVCまたはPURケーブルアセンブリ/EMIシールド具備
- キーオプション: A, B コード
- M12 コンタクト数: 2, 4, 5 極
- M12 B-コード 5極 フィールドバス機器
- M12 A-コード 5極 デバイスネット機器
- M12 A-コード 4極 CC-link機器
- ケーブル長 オプション: 0.5 m, 1 m, 2m, 4m, 6m,8m, 10m, 15m
機械的特性
- 挿抜耐久回数 100 回
- 適用温度範囲:PROFIBUS PUR:
・標準: -40°C ~ +80°C
・高可動性: -40°C ~ +75°C - PROFIBUS PUR 耐捻回:定格温度範囲 -25°C ~+75°C
- DeviceNet PUR:定格温度範囲 -20°C ~ +75°C
- DeviceNet PVC:定格温度範囲 -40℃ ~ +80°C
- CC-Link PVC:定格温度範囲 -30℃ ~ +60°C
電気的特性
定格電圧及び電流:
- M12 A コード 4極: 250V/4A
- M12 A コード 5極: 60V/4A
- M12 B コード 2極: 250V/4A
材料
- コンタクト: 黄銅、金メッキ
- ナット 及び シェル: 黄銅、ニッケルメッキ
- O-リング: シリコンゴム
- オーバーモールド: TPU/PVC
- ハウジング: ポリアミド
- FPROFIBUS® M12 ケーブル アセンブリB-コード 4極 1x2x22AWG PUR ケーブルペア
- PROFIBUS®M12 ケーブルアセンブリ B-コード 4極 1x2x24AWG PUR Torsion
- DeviceNet™ M12 ケーブル アセンブリA-コード 5極 2x24AWG+2x22AWG 細径 紫色 PUR
- DeviceNet™ M12 ケーブル アセンブリ A-コード 5極 2x24AWG+2x22AWG 細径 灰色 PVC
- CC-Link® M12 ケーブル アセンブリ A-コード 3/4極 20AWG 赤色 PVC
適用規格
- 製品規格: 108-106140
- 取付適用規格: 114-137144
- UL規格: UL2238
- IEC 61076-2-101: Detail Specification M12 connectors with screwlocking
- IEC 60512: Electromechanical Components For Electronic Equipment; Basic Testing Procedure and Measuring Methods
- IEC-60529: Degree of Protection Provided by Enclosures(IP Code)
CC-Link M12 片端コネクタ PVC ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA541B1411-001 | M12A4-MS-PVC-0.5M | CC-Link (10Mbs) |
A | 4 | オス/メス ストレート オス/メス ライトアングル  |
PVC 赤色 20AWG  |
有 |
| TAA543B1411-001 | M12A4-FS-PVC-0.5M | ||||||
| TAA544B1411-001 | M12A4-FR-PVC-0.5M | ||||||
| TAA542B1411-001 | M12A4-MR-PVC-0.5M |
CC-Link M12 両端コネクタ PVC ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA545B1411-001 | M12A4-MS-FS-PVC-0.5M | CC-Link (10Mbs) |
A | 4 | オス/ストレート-メス/ストレート オス/ストレート-メス/ ライトアングル  |
PVC 赤色 20AWG |
有 |
| TAA54AB1411-001 | M12A4-MR-FS-PVC-0.5M | ||||||
| TAA546B1411-001 | M12A4-MS-PVC-0.5M |
DeviceNet M12 片端コネクタ PUR ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA751A5501-001 | M12A5-MS-PUR-0.5M | DeviceNet (500Kbs) |
A | 5 | オス/メス ストレート オス/メス ライトアングル  |
PUR 紫色 2x24AWG +2×22 AWG   |
有 |
| TAA753A5501-001 | M12A5-FS-PUR-0.5M | ||||||
| TAA754A5501-001 | M12A5-FR-PUR-0.5M | ||||||
| TAA752A5501-001 | M12A5-MR-PUR-0.5M |
DeviceNet M12 両端コネクタ PUR ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA755A5501-001 | M12A5-MS-FS-PUR-0.5M | DeviceNet (500Kbs) |
A | 5 | オス/ストレート-メス/ストレート オス/ストレート-メス/ ライトアングル  |
PUR 紫色 2x24AWG +2x 22AWG |
有 |
| TAA75AA5501-001 | M12A5-MR-FS-PUR-0.5M | ||||||
| TAA756A5501-001 | M12A5-MS-FR-PUR-0.5M |
DeviceNet M12 片端コネクタ PVC ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA751A1611-001 | M12A5-MS-PVC-0.5M | DeviceNet (500Kbs) |
A | 5 | オス/メス ストレート オス/メス ライトアングル  |
PVC 灰色 2x24AWG +2x22AWG   |
有 |
| TAA753A1611-001 | M12A5-FS-PVC-0.5M | ||||||
| TAA754A1611-001 | M12A5-FR-PVC-0.5M | ||||||
| TAA752A1611-001 | M12A5-MR-PVC-0.5M |
DeviceNet M12 両端コネクタ PVC ケーブル アセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAA755A1611-001 | M12A5-MS-FS-PVC-0.5M | DeviceNet (500Kbs) |
A | 5 | オス/ストレート-メス/ストレート オス/ライトアングル-メス/ ストレート  |
PVC 灰色 2x24AWG+2×22 |
有 |
| TAA75AA1611-001 | M12A5-MR-FS-PVC-0.5M | ||||||
| TAA756A1611-001 | M12A5-MS-FR-PVC-0.5M |
PROFIBUS M12 片端コネクタ PUR 耐捻回 ケーブルアセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAB62146501-001 | M12B2-MS-PUR TORS-0.5M | PROFIBUS DP (12Mbs) |
B | 2 | オス/メス ストレート オス/メス ライトアングル |
PUR 耐捻回 22AWG 紫色   |
有 |
| TAB62346501-001 | M12B2-MS-PUR TORS-0.5M | ||||||
| TAB62446501-001 | M12B2-FR-PUR TORS-0.5M | ||||||
| TAB62246501-001 | M12B2-MR-PUR TORS-0.5M |
PROFIBUS M12 PUR 両端コネクタ PUR 耐捻回 ケーブルアセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAB62546501-001 | M12B2-MS-FS-PUR/T-0.5M | PROFIBUS DP (12Mbs) |
B | 2 | オス/ストレート-メス/ストレート オス/ライトアングル-メス/ ストレート |
PUR 耐捻回 22AWG 紫色 |
有 |
| TAB62A46501-001 | M12B2-MR-FS-PUR/T-0.5M | ||||||
| TAB62646501-001 | M12B2-MS-FR-PUR/T-0.5M |
PROFIBUS M12 片端コネクタ PUR 高可動性 ケーブルアセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAB62135501-001 | M12B2-MS-PUR Flex-0.5M | PROFIBUS DP (12Mbs) |
B | 2 | オス/メス ストレート オス/メス ライトアングル |
PUR 可動/ケーブル ベア 24AWG 紫色   |
有 |
| TAB62335501-001 | M12B2-FS-PUR Flex-0.5M | ||||||
| TAB62435501-001 | M12B2-FR-PUR Flex-0.5M | ||||||
| TAB62235501-001 | M12B2-MR-PUR Flex-0.5M |
PROFIBUS M12 両端コネクタ PUR 高可動性 ケーブルアセンブリ
| 製品型番 | 製品名称 | 用途 | コード | 複数 | タイプ | ケーブル仕様 | シールド |
|---|---|---|---|---|---|---|---|
| TAB62535501-001 | M12B2-MS-FS-PURFlex-0.5M | PROFIBUS DP (12Mbs) |
B | 2 | オス/ストレート-メス/ストレート オス/ライトアングル-メス/ ストレートオス/ストレート-メス/ ライトアングル |
PUR 可動/ケーブル ベア 24AWG 紫色 |
有 |
| TAB62A35501-001 | M12B2-MR-FS-PURFlex0.5 | ||||||
| TAB62635501-001 | M12B2-MS-FR-PURFlex-0.5M |
| OOL | ケーブル長 |
|---|---|
| -001 | 0.5M |
| -002 | 1.0M |
| -020 | 2M |
| -040 | 4.0M |
| -060 | 5.0M |
| -080 | 8.0M |
| -007 | 10.0M |
| -150 | 15.0M |
| -XXX | カスタマイズケーブル長 |
|---|---|
| -XX0 | XXM |
| -XX5 | XX.5M |

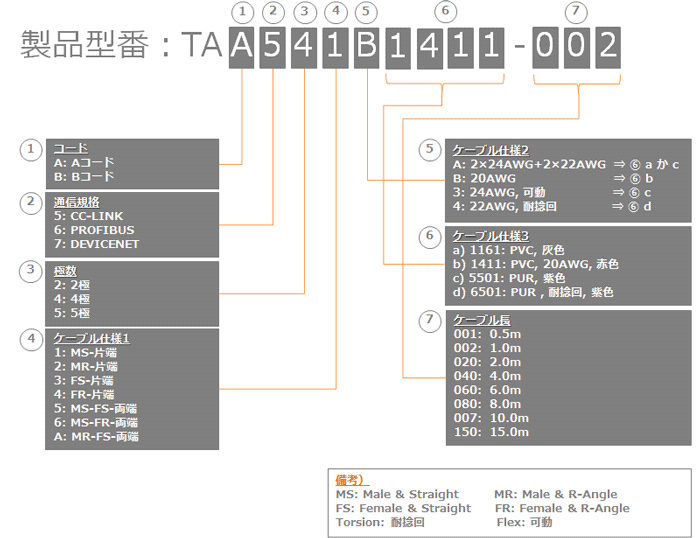

型番選定ガイド（参考情報） 下記手順で型番を付与しています。
