次世代インライン接続 DEUTSCH 2 極 / 3 極 DT スナップキャップ付きコネクタ
DT コネクタの新製品 – 後部ワイヤシール防水スナップキャップカバー
TE Connectivityは過去30年間以上にわたり産業・商業輸送のお客様が直面する過酷な環境下で安全で信頼性の高い接続を確立する手段を提供してきました。
商用車の生産性を維持することは不可欠であり、そのトレンドが24時間途切れることのない自律的な運用へと向かうにつれ、堅牢な電気接続の重要性はこれまで以上に高まっています。システム障害により想定外に発生するダウンタイムの診断や対策は困難で思わぬコストが生じることがあります。また電気的要因で業務全体が停止することにより、生産性に関わるコスト損失が生じることは言うまでもありません。損害を最小限に抑えるために、TEDEUTSCHコネクタをお選びください。

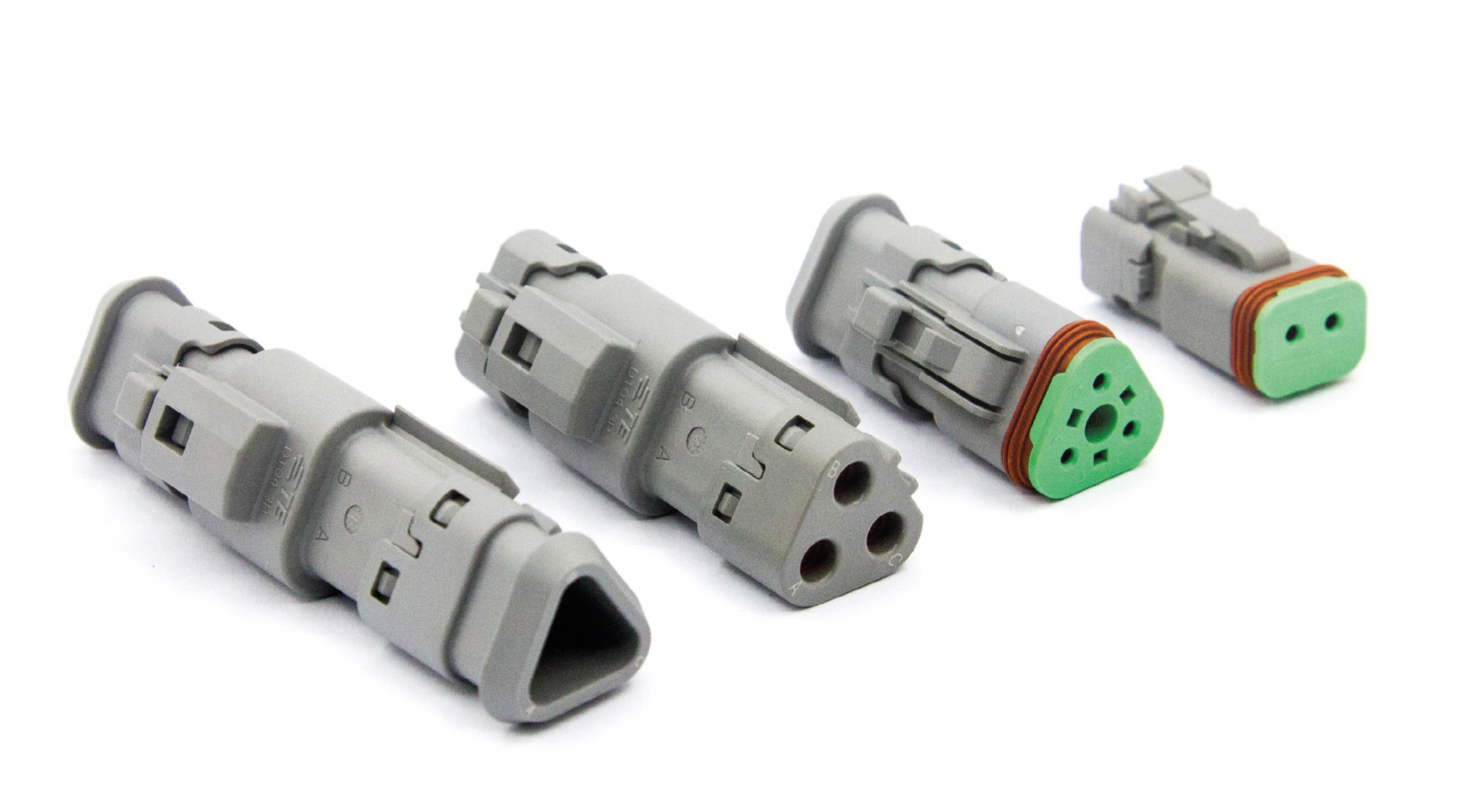

インライン接続向け DEUTSCH DT
2 極 / 3 極 コネクタ
避けることのできない過酷な条件から極めて重要な電気接続を保護するため、多くの自動車メーカーや機器メーカーは、広く使われており信頼性の高いTEのDEUTSCH DT 2 極 / 3 極 シールコネクタを選択しています。DTコネクタシリーズは、低電力伝送や低信号レベルの通信回路用プリント基板や各種機器(センサ、アクチュエータなど)を内蔵した集積ヘッダモジュールの電線対電線接続に使用されます。
UL94 V0 難燃性規格に準拠したエンジニアリンググレードの樹脂材料で構成された DT スナップキャップシリーズは、高振動、高温の過酷な環境でも良好に機能し長期にわたる耐久性を備えた丸形DEUTSCH ピンソケットコンタクト部品を使用しています。

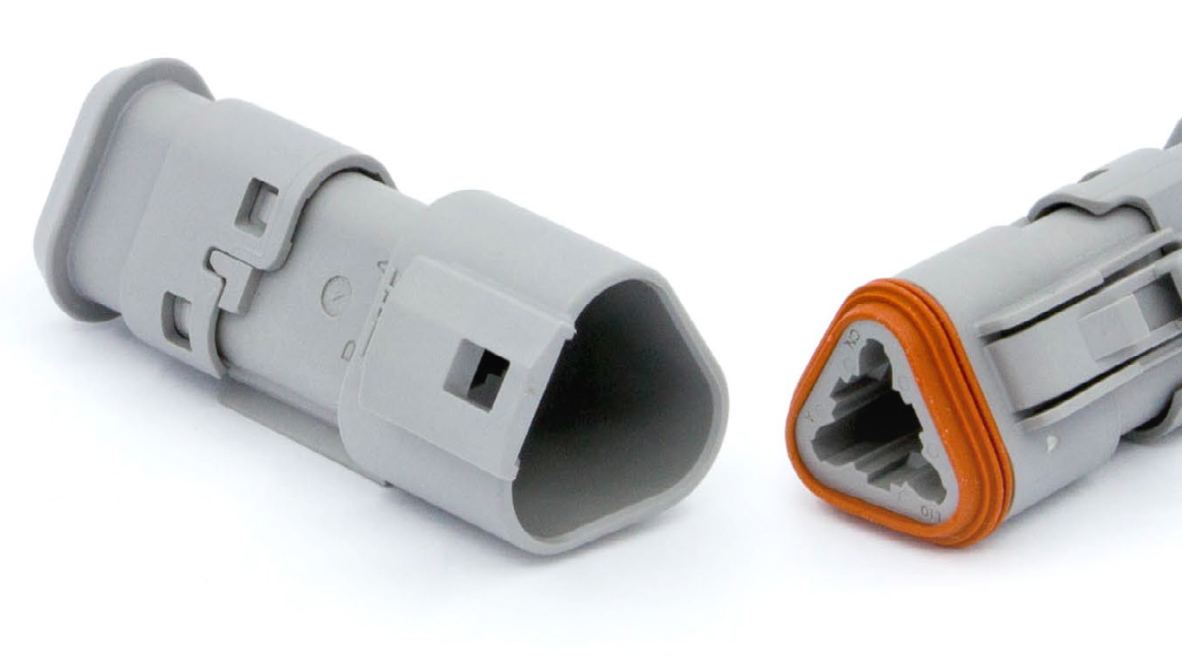

DEUTSCH DT 2 極 / 3 極コネクタ シリーズ概要
DTスナップキャップの新しいデザイン
DT シリーズの成功に続き、信頼と経験を備えたサプライヤの新製品として、DEUTSCHコネクタシリーズの新しい電線対電線接続スナップキャップをご紹介します。これで DT 2/3 シリーズは、現在の標準タイプ、溶着キャップタイプ、そして革新的な新しいスナップキャップタイプの3種類が揃いました。
新しい DT スナップキャッププラグには、-PO12 タイプとして強化されたフロントシール保持と二次ウェッジロックデザインを採用しています。同時に、インターフェースプラグのフロントシールは、必要な場合には現場で交換することができます。これは交換することができないモールドインタイプのコネクタと比べて大きな利点です。
これまでの DT コネクタへの要求仕様全てに対応していることが検証された新しいバージョンは、従来から将来のデザインへのシームレスな移行を実現しながら、これまでのすべてのDTコネクタとインターフェース互換性を持っています。
最適化されたスナップキャップの構造
- 2種類の新しいスナップイン ワイヤシール カバーのオプション(短、長 / 延長)
- 溶着キャップと同等の防水シール保護を提供する、ワイヤケーブルの屈曲配線サポート向上機能を備えています
- 強靭なラッチ構造で構成されたスナップキャップ
- 独立した配線サポート機能を備える標準の短いスナップキャップ
- より長身の延長スナップキャップは熱収縮チューブとの併用により、激しい水しぶきや水撥ねから配線を保護
- 高圧水洗浄に対応するには、バックシェルまたはシュリンクチューブアダプタの使用を推奨します
DEUTSCH DT 2 極 / 3 極コネクタ シリーズ概要
端子オプション
- DT スナップキャップは実績のある DEUTSCH 丸形サイズ 16 ピン& ソケットを使用
- 最高温度 125 C° で連続 13A の端子定格
- DEUTSCH 切削タイプ、プレスタイプ、それらにさまざまなメッキ仕上げが用意されたコンタクトで、あらゆる要件に対応
- 端子用アプリケータは、現場サービスレベルの手作業が可能で、大量 生産要件には専用アプリケーターダイが使用可能

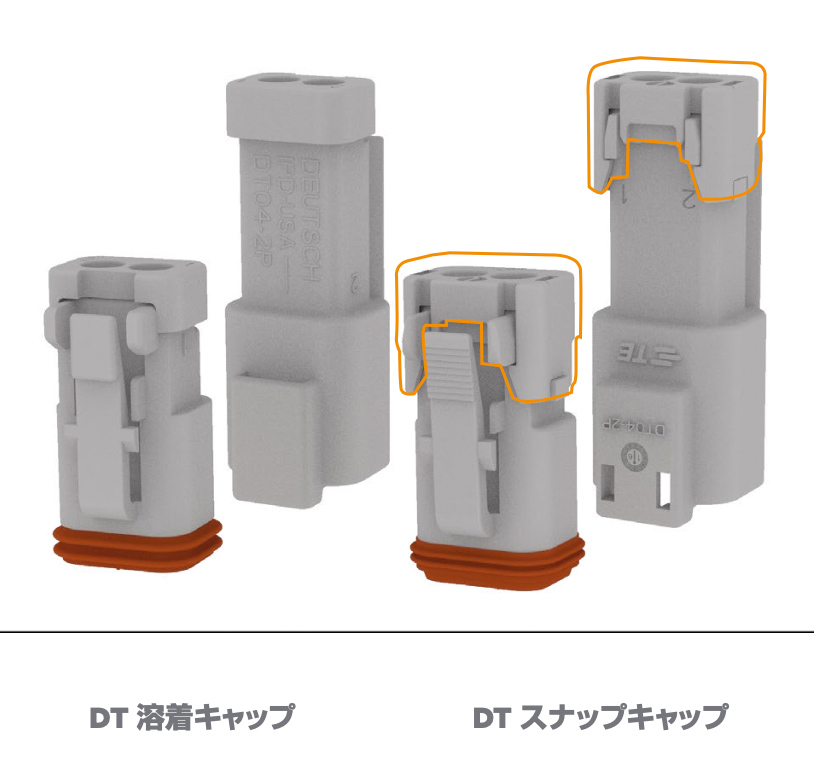

スナップキャップと溶着キャップ
- 性能 – 同等
- 原材料 – 同じ材料とサブコンポーネント
- マーキング – スナップキャップでは改良された品番 / 日付コードを使用
- 下位互換性 – 溶着キャップとスナップキャップは相互に交換可能であり、 旧版製品との互換性を備える
利便性
- 標準色対応 – 通常(N)の厚さの SAE AWG または薄い (E) TXL ISO ワイヤ サイズには黒と灰を用意
- 取り付けクリップやウエッジロックなどの附属品と支持部品には変更がないためそのまま使用可能
規格・仕様
製品仕様:
108-151009
取付適用規格:
114-151009、114-151000
製品仕様
接触抵抗低レベル
最大 7.5 mΩ
接触抵抗電圧降下 (mV)
最大 100 mV @ 13A
絶縁抵抗
1000 MΩ
コンタクト サイズ
#16
使用温度範囲
-55 C° ~ 125 C°
保護等級
IP67、IP68
DEUTSCH DT 2 極 / 3 極コネクタ シリーズ概要
使いやすさ
DEUTSCH DT 2 極 / 3 極コネクタは配線を容易にします。コンタクトの着脱性向上から、嵌合、抜去の容易さまで使いやすさを追求したことにより、迅 速で効率的な接続を実現しました。

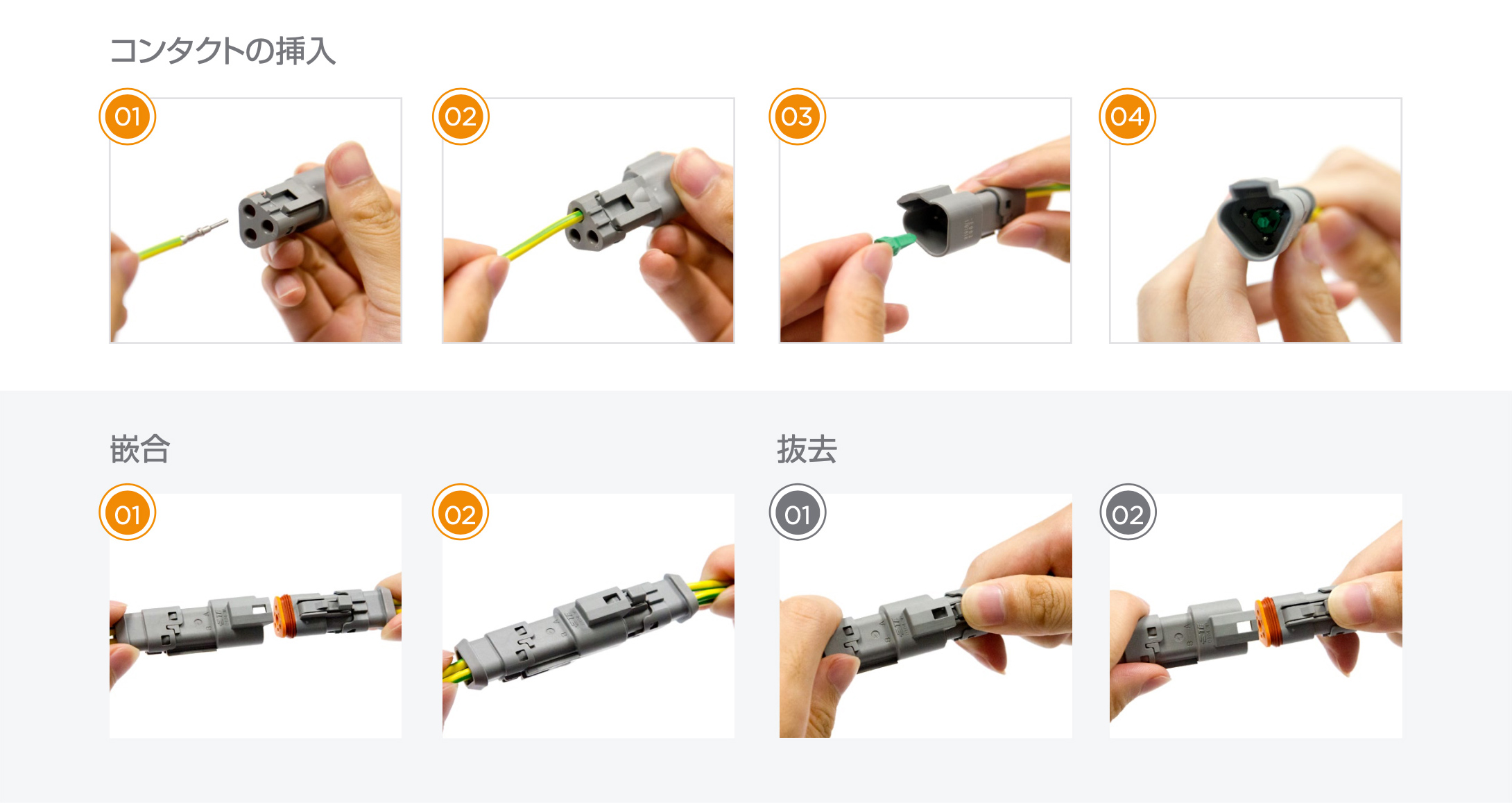

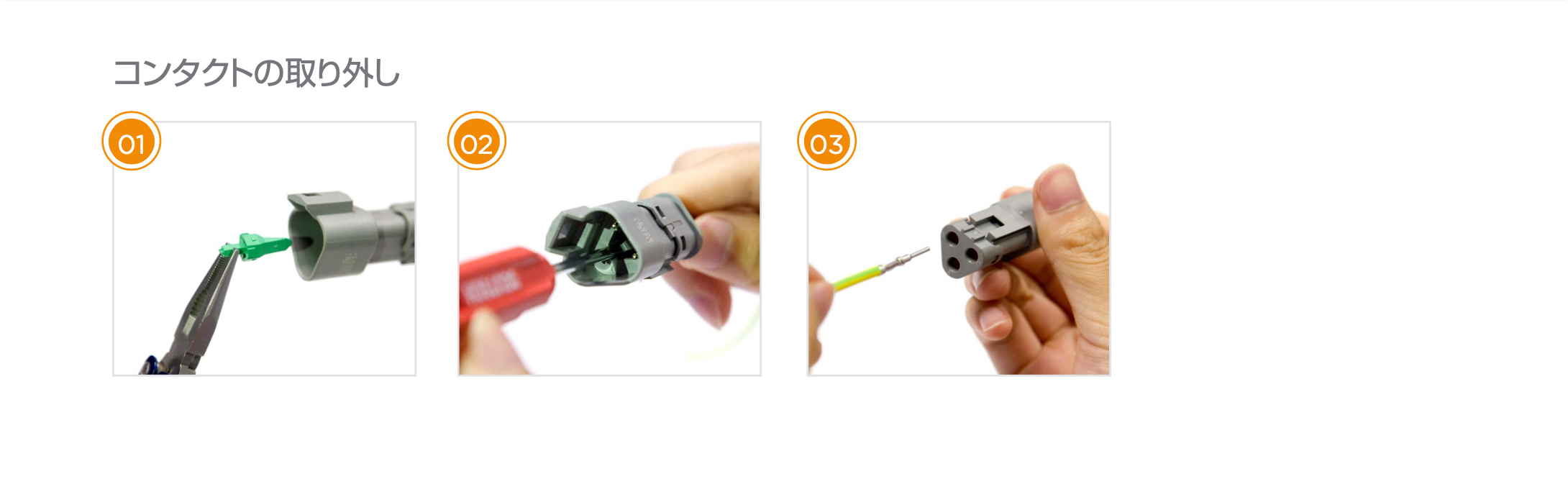

コンタクトの挿入、嵌合、抜去、コンタクトの取り外し手順と必要な工具については、取付適用規格番号 114-151009を参照してください。

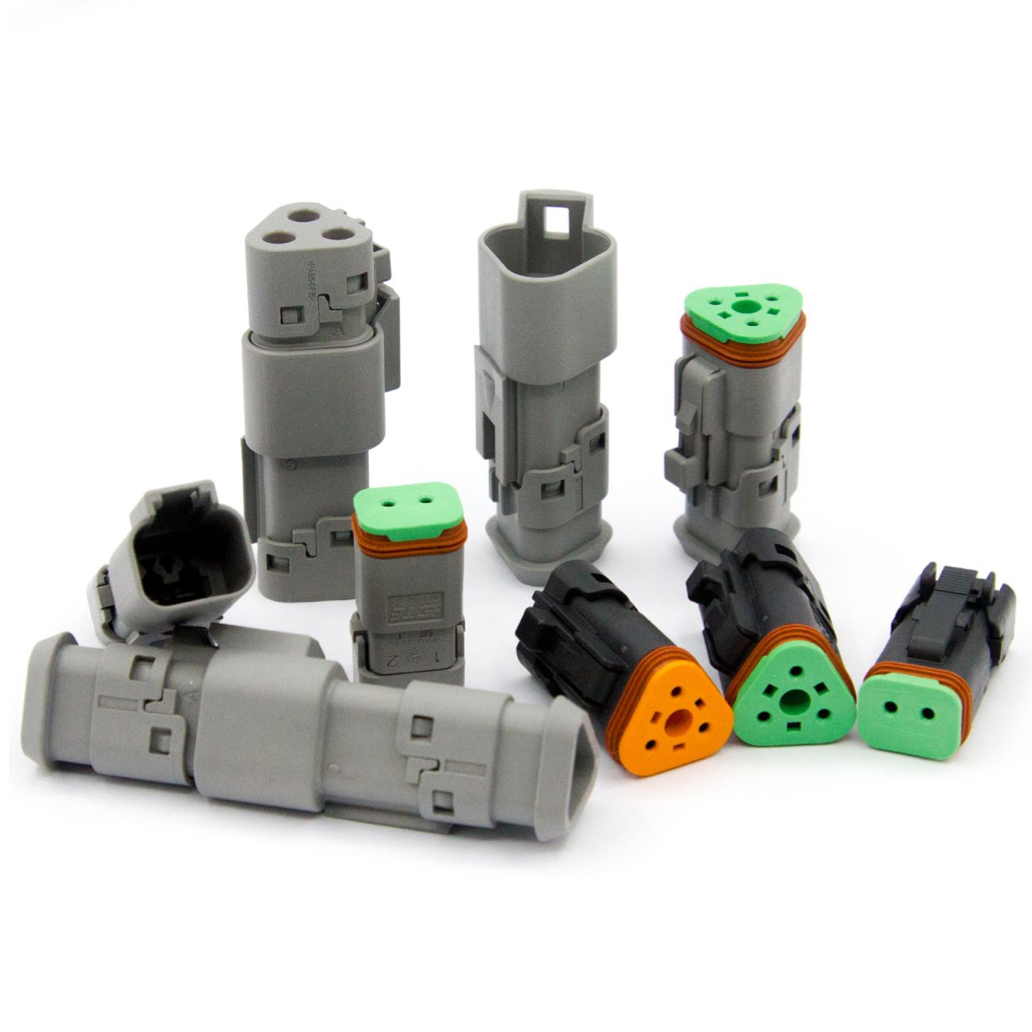

32種の新しい DEUTSCH DT スナップキャップ コネクタ
インラインの電線対電線接続用途向け DT 2 極コネクタの品番
新 DT スナップキャップ品番 | TE 品番 | DT 溶着キャップ参照用品番 | シール タイプ | 色 |
---|---|---|---|---|
DT04-2P-TE31 | 1-2303812-1 | DT04-2P-CE01 | Eシール | 灰 |
DT04-2P-TE32 | 1-2303812-4 | DT04-2P-CE03 | Eシール | 黒 |
DT04-2P-TN31 | 1-2303812-2 | DT04-2P-E003 | Nシール | 灰 |
DT04-2P-EP04 | ||||
DT04-2P-TN32 | 1-2303812-3 | DT04-2P-E005 | Nシール | 黒 |
DT04-2P-TE81 | 2-2303812-1 | DT04-2P-CE04 | Eシール | 灰 |
DT04-2P-TN81 | 2-2303812-2 | DT04-2P-E008 | Nシール | 灰 |
DT04-2P-TE82 | 2-2303812-4 | DT04-2P-CE09 | Eシール | 黒 |
DT04-2P-TN82 | 2-2303812-3 | DT04-2P-EE01 | Nシール | 黒 |
DT06-2S-TE31 | 1-2303815-1 | DT06-2S-CE01 | Nシール | 灰 |
DT06-2S-TE31 | 1-2303815-1 | DT06-2S-CE01 | Nシール | 灰 |
DT06-2S-TN31 | 1-2303815-2 | DT06-2S-E003 | Nシール | 灰 |
DT06-2S-EP04 | ||||
DT06-2S-TN32 | 1-2303815-3 | DT06-2S-E005 | Nシール | 黒 |
DT06-2S-EP06 | ||||
DT06-2S-TE32 | 1-2303815-4 | DT06-2S-CE03 | Eシール | 黒 |
DT06-2S-CE05 | ||||
DT06-2S-TE81 | 2-2303815-1 | DT06-2S-CE04 | Eシール | 灰 |
DT06-2S-TN81 | 2-2303815-2 | DT06-2S-E008 | Nシール | 灰 |
DT06-2S-TN82 | 2-2303815-3 | DT06-2S-EP11 | Nシール | 黒 |
DT06-2S-TE82 | 2-2303815-4 | DT06-2S-CE13 | Eシール | 黒 |
** 1. 上記の DT 溶着キャップ部品はすべて、参照品番リストに示される機能と適合が同等な DT スナップキャップ部品と交換可能です
2. DT スナップキャップは、従来の TE 品番 (1-7-1 形式) で注文できます
3. E シールは小径のワイヤシール、Nシールは通常のワイヤシールです
32種の新しい DEUTSCH DT スナップキャップ コネクタ (続き)
インライン電線対電線接続用途向け DT 3 極コネクタの品番
新 DT スナップキャップ品番 | TE 品番 | DT 溶着キャップ参照用品番 | シール タイプ | 色 |
---|---|---|---|---|
DT04-3P-TE31 | 1-2303813-1 | DT04-3P-CE01 | Eシール | 灰 |
DT04-3P-TN31 | 1-2303813-2 | DT04-3P-E003 | Nシール | 灰 |
DT04-3P-EP04 | ||||
DT04-3P-TN32 | 1-2303813-3 | DT04-3P-E005 | Nシール | 黒 |
DT04-3P-TE32 | 1-2303813-4 | DT04-3P-CE03 | Eシール | 黒 |
DT04-3P-TE81 | 2-2303813-1 | DT04-3P-CE04 | Eシール | 灰 |
DT04-3P-TN81 | 2-2303813-2 | DT04-3P-E008 | Nシール | 灰 |
DT04-3P-TN82 | 2-2303813-3 | DT04-3P-EE01 | Nシール | 黒 |
DT04-3P-TE82 | 2-2303813-4 | DT04-3P-CE09 | Eシール | 黒 |
DT06-3S-TE31 | 1-2303816-1 | DT06-3S-CE01 | Eシール | 灰 |
DT06-3S-TN31 | 1-2303816-2 | DT06-3S-E003 | Nシール | 灰 |
DT06-3S-EP04 | ||||
DT06-3S-TN32 | 1-2303816-3 | DT06-3S-E005 | Nシール | 黒 |
DT06-3S-EP06 | ||||
DT06-3S-TE32 | 1-2303816-4 | DT06-3S-CE05 | Eシール | 黒 |
DT06-3S-TE81 | 2-2303816-1 | DT06-3S-CE04 | Eシール | 灰 |
DT06-3S-TN81 | 2-2303816-2 | DT06-3S-E008 | Nシール | 灰 |
DT06-3S-TN82 | 2-2303816-3 | DT06-3S-EP11 | Nシール | 黒 |
DT06-3S-TE82 | 2-2303816-4 | DT06-3S-CE13 | Eシール | 黒 |
** 1. 上記の DT 溶着キャップ部品はすべて、参照品番リストに示される機能と適合が同等な DT スナップキャップ部品と交換可能です
2. DT スナップキャップは、従来の TE 品番 (1-7-1 形式) で注文できます
3. E シールは小径のワイヤシール、Nシールは通常のワイヤシールです
