新製品 タイコエレクトロニクスジャパン

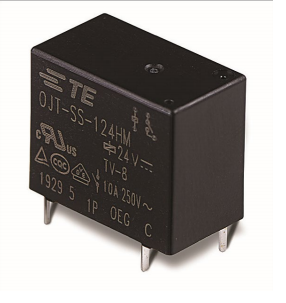

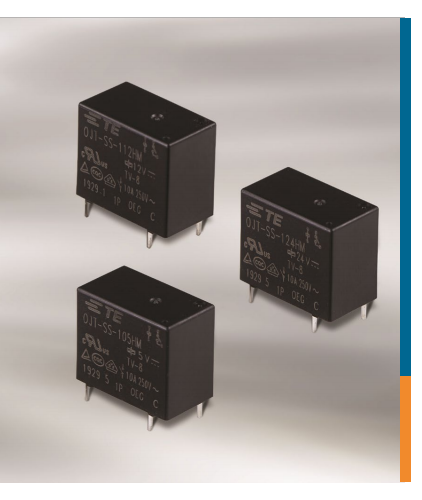

TV-8 OJT 10A インラッシュリレー(小型化)

高い突入電流性能および小型設計

TE Connectivity (TE) は、新しい TV-8 定格 10A OJT リレーをリリース致しました。 本製品は、 117A の高い突入電流性能を備え、UL 規格の TV-8 定格を取得しています。また、本製品は、突入電流が発生する負荷に対して高い耐突入電流が必要なアプリケーションでの使用に最適な製品です。接点構成は、接点構成 1a (1 form A)であり、定格電流・電圧は最大 10 A 、250 VAC 抵抗負荷、スルーホール技術(THT) の端子でプリント基板 (PCB) 取り付けタイプです。また、小型設計によって同様のリレー製品よりもサイズが約 40% 小型化しています。450mW コイルは、5 ~ 24 VDC バージョンで提供されます。

主な特徴

  • 接点構成 1a (1 form A)。定格電流・電圧:最大 10 A、250 VAC。使用温度範囲:最大 85°C 。
  • スルーホール技術 (THT) プリント基板 (PCB) 端子は、より堅牢で耐久性のある基板取り付けオプションを提供。

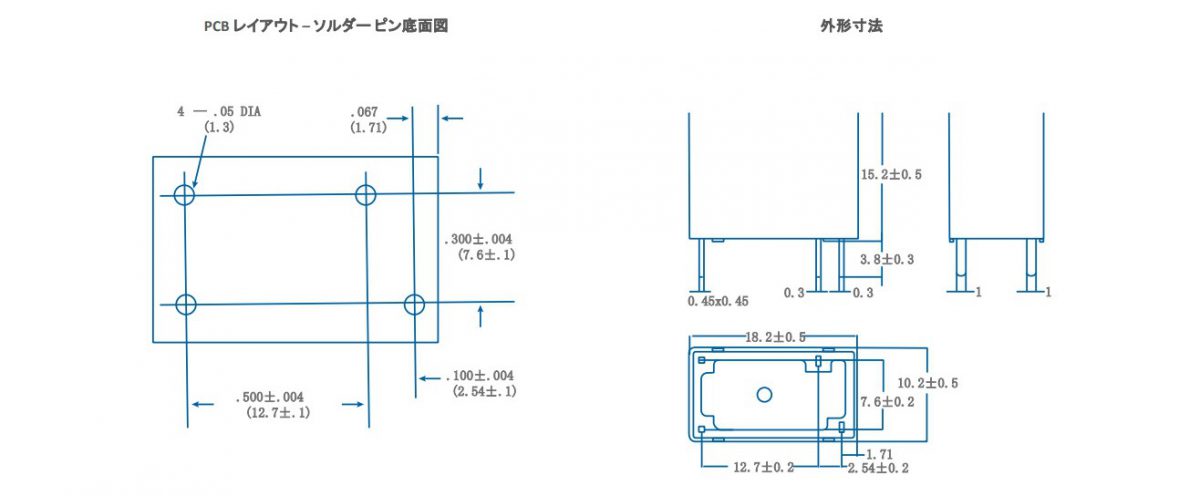

  • 基板上にわずか 15.2mm の取り付け高さで、OJT リレーは基板上や上側のスペースを節約できるコンパクト設計。
  • コイルと接点間の絶縁耐電圧 ≥4kV
  • 5 ~ 24 VDC コイルは、450mW コイル電力が必要。
  • IEC 61810 準拠、UL 認証、VDE 認可および CQC 認定

アプリケーション

  • 電力制御
  • 産業用制御
  • プリンタ
  • 産業機械
  • スマート プラグ
  • 照明
  • 生活家電製品: 洗濯機、冷蔵庫および調理機器など
  • モータ
  • HVAC

接点データ

  • 接点構成 1a (1 form A)
  • 定格電圧:250VAC
  • 定格電流:10A
  • 接点材質:銀酸化錫(AgSnO)
  • 電気的耐久性:
    10A, 250VAC 抵抗負荷、+85°C にて 1 万回
    10A, 250VAC 抵抗負荷、+25°C にて 3 万回

コイルデータ

  • 定格コイル電圧: 5 ~ 24 VDC
  • 定格コイル電力: 450mW

絶縁データ

  • 初期絶縁耐電圧
    コイル-接点間: 4000Vrms

その他

  • 周囲温度: -40°C ~ 最大 +85°C
  • 保護の環境カテゴリ: RTII—耐フラックス型
  • 端子タイプ: PCB-THT

承認機関:

  • UL 認証、ファイル ナンバー E82292
  • VDE 認可、認証番号 40007630
  • CQC 認定、認証番号 18002202082
  • TUV 認定、認証番号 R 50432700

型番

品目 コイル電圧 接点 型番
OJT-SS-105HM,00000 5VDC 標準 2071507-1
OJT-SS-112HM,00000 12VDC 標準 2071508-1
OJT-SS-124HM,00000 24VDC 標準 2071509-1
