新製品 TE Connectivity Japan

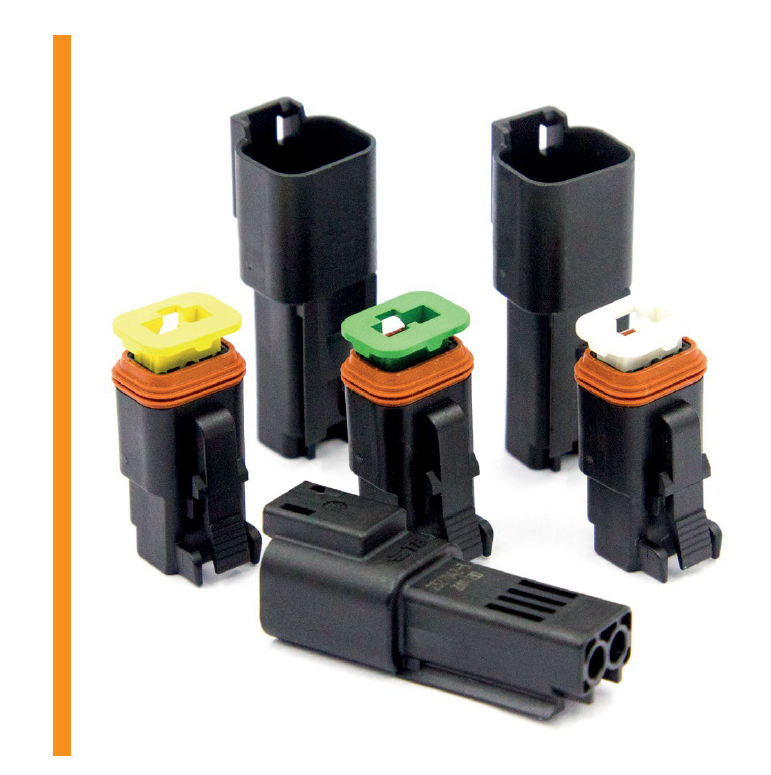

インラインアプリケーション 向けスーパーシールプロ 2極防水コネクタ

インラインアプリケーション 向けスーパーシールプロ 2極防水コネクタ

  • 最大17Aの電流容量と、USCAR V2に準拠した耐振動性をもつMCON 1.2 SWS端子を使用した、安心して使用できる製品設計
  • 端子位置保証(TPA)により、端子の保持力を改善し、端子のハウジングへ適切な位置への挿入を実現

近年ますます、商用車の電気系統への依存度は増しており、防水型インラインコネクタ市場も拡大しています。このような業界の要求に対応するために、インラインアプリケーション向けの新世代のシールドコネクタであるスーパーシールプ
ロ2極防水コネクタをリリースしました。本製品は、低振動のシャーシアプリケーションに対応するコスト効率の高い製品です。 スーパーシールプロ2極防水コネクタは、高い信頼性はもちろんのこと、軽量で、使いやすい実用的な製品設計となっています。

主な特長

  • USCAR V2に準拠した17Aの電流容量と耐振動性を提供する実績のあるMCON 1.2 SWS端子を使用した設計
  • 強化されたシール保持機能により、IP67 / IP68 / IP6K9K(バックシェル付き)のシーリングレベルを実現
  • UL 94 V0 PBTに対応する難燃性
  • ダブルロックプレート(TPA)により、端子の保持力が向上し、端子を適切な位置へ挿入が可能。
  • ダブルロックプレート(TPA)は 事前にアセンブリ済み且つ複数のカラー(色)オプションがあり、簡易なアセンブリを実現
  • 費用対効果の高い密閉型インラインソリューションを提供する

規格・仕様

  • 定格電流: 最大17A (80°C)
  • 定格電圧: 12V/24V DC
  • 難燃性: UL94-V0
  • 使用温度範囲: -40°C ~ 125°C
  • 保護等級: IP67/IP68/IP6K9K (バックシェル付き)

アプリケーション

  • 電線対電線
  • センサ
  • ライト
  • ゲージ
  • アクチュエータ
  • スイッチ
  • ソレノイド

ターゲットマーケット

  • バス
  • 軽量トラック
  • 大型トラック
  • 産業機器
  • 生活家電
  • 2輪車・バイク

製品型番

Part Number Part Description
2324808-1 SUPERSEAL PRO 2POS,MCON 1.2,REC HSG ASSY,SLD,COD A (TPA:YELLOW)
2324808-2 SUPERSEAL PRO 2POS,MCON 1.2,REC HSG ASSY,SLD,COD B (TPA:GREEN)
2324808-3 SUPERSEAL PRO 2POS,MCON 1.2,REC HSG ASSY,SLD,COD C (TPA:NATURAL)
2327042-1 SUPERSEAL PRO 2POS,MCON 1.2,TAB HSG ASSY,SLD,COD A (TPA:YELLOW)
2327042-2 SUPERSEAL PRO 2POS,MCON 1.2,TAB HSG ASSY,SLD,COD B (TPA:GREEN)
2327042-3 SUPERSEAL PRO 2POS,MCON 1.2,TAB HSG ASSY,SLD,COD C (TPA:NATURAL)
