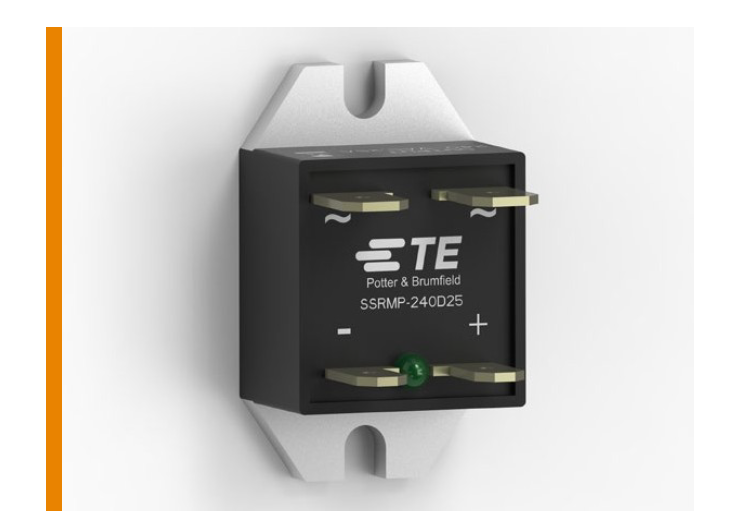

POTTER & BRUMFIELD ソリッドステートリレー SSRMP ミニパックシリーズ

POTTER & BRUMFIELD ソリッドステートリレー SSRMP ミニパックシリーズ

  • コンパクトで省スペースのソリューションを提供
  • パネルマウント用フランジ、クイックコネクト端子を採用
  • 480VACの高電圧にも対応

TEコネクティビティ Potter&Brumfield ソリッドステートリレー(SSR)は、スイッチングにおいて、動作音が静かで、高速かつ電気的寿命が長いなど、優れた特長を持つ、リレー製品です。
本製品は、エアコン、照明、産業用機械など、高い信頼性を要求される幅広いアプリケーションで使用可能です。
SSRMPシリーズは、トライアック方式を採用し、静音、高速、超寿命など優れた性能を備え、従来のSSRシリーズに、パネル取り付け用フランジを追加、また、クイックコネクト端子の採用により、お客様の機器への実装、取付け作業を容易にします。(ファストン、ポジティブロック、250、187シリーズに対応)
コンパクトなメタルボディーの採用により、省スペース化と同時に、放熱性を備えています。
定格 10/16/25A、 240/480VACに対応する製品バリエーションを用意し、幅広いレンジの負荷に対するスイッチング操作を可能にします。 また、高速スイッチング機能により、外部信号の干渉を防止します。
幅広い入力電圧 4-32VDCに適応することで、入力電圧に応じた型番設定が不要となり、型番数低減、お客様の在庫管理低減など、お客様のコスト低減に貢献します。

主な特長

  • 幅広い定格に対応可能 (10/16/25A, 240/480VAC)
  • クイックコネクト端子により、簡単に取り付け可能
  • 入力側は、4〜32VDC と幅広いレンジに適応

アプリケーション

  • モーションドライブ
    搬送装置
    ソレノイド
    バルブ制御
  • 熱制御
    射出成型機
    半導体製造装置
    HVAC & 業務用冷蔵庫
    業務用食品機器
  • パワーシステム
    パワーサプライ
    インバーター
    コンバーター
    UPS システム

電気的特性

  • 入力電圧: 4-32VDC
  • 出力負荷: 10, 16, 25 AMP
  • 負荷電圧: 240/480VAC

機械的特性

  • 実装 : パネルマウント
  • 標準の「ミニパック」パッケージ
  • 接点構成: 1 form A (1 NO = Normally Open)

材料

  • UL 94-V1 グレード エンジニアリングプラスチック
  • 放熱用に優れたアルミクラッドを採用

規格

  • UL 認証: E29244
  • CE 認証

製品型番

Part Number Part Description
2323802-1 SSRMP SERES,Mini Puck,25A,240V AC-DC I/P
2323802-2 SSRMP SERES,Mini Puck,16A,240V AC-DC I/P
2323802-3 SSRMP SERES,Mini Puck,10A,240V AC-DC I/P
2323802-4 SSRMP SERES,Mini Puck,25A,480V AC-DC I/P
2323802-5 SSRMP SERES,Mini Puck,16A,480V AC-DC I/P
2323802-6 SSRMP SERES,Mini Puck,10A,480V AC-DC I/P
2323802-9 SSRMP SERES,Mini Puk,10A,240VAC,R-DC I/P
2323802-8 SSRMP SERES,Mini Puk,16A,240VAC,R-DC I/P
2323802-7 SSRMP SERES,Mini Puk,25A,240VAC,R-DC I/P
1-2323802-3 SSRMP SERES,Mini Puk,10A,480VAC,R-DC I/P
1-2323802-2 SSRMP SERES,Mini Puk,16A,480VAC,R-DC I/P
1-2323802-1 SSRMP SERES,Mini Puk,25A,480VAC,R-DC I/P
