注目製品 タイコエレクトロニクス（TE Connectivity）

IoT向け標準アンテナおよびカスタムアンテナ

より安全で持続可能で生産性の高い”つながる”未来を創造する


TEConnectivity(TE)は、急成長する無線通信環境のニーズに対応する、高性能な組み込みアンテナソリューションおよび外部アンテナソリューションのリーディングカンパニーです。携帯電話の登場から今日のIoTデバイスまで、当社のエンジニアは、マルチ周波数帯環境における設計上の課題を解決し、難解なアプリケーションにアンテナソリューションを提供してきました。TEのアンテナ製品ポートフォリオには、Cellular,GNSS,Wi-Fi,Bluetooth,ZigBee,ISM,LPWANの標準、およびカスタムソリューションがあります。豊富なアンテナポートフォリオを持ち、お客様と共に問題を解決して参りました。こうして蓄積されたTEのアンテナ技術は、業界を越えて、安全で持続可能で生産的なアンテナソリューションを提供すると共に、実装方法を含め、お客様の機器を最適化する技術サービスを提供することで、より最適化された接続ソリューションの世界を実現します。TEは、お客様の必要な機能に対応するために、多くの組み合わせのソリューションを用意しており、数多くのワイヤレス機器に高機能なアンテナソリューションを提供することができます。当社のアンテナ設計は、地域および世界市場のいずれのネットワークでも動作する様、幅広い周波数帯域に対応しています。

信頼できるパートナー


TEは、グローバルイノベーションリーダーとしてご評価いただいています。ダウ・ジョーンズのサステナビリティ・インデックスにコミュニティーリーダーとして上場し、米国のシンクタンクEthisphere Instituteにより、「World’s Most Ethical Companies（世界で最も倫理的な企業）」の一つとして選出されました。また、米国のフォーチュン誌に於いても、「世界を変える企業（Change The World)」及び「世界で最も賞賛される企業（World‘s Most Admired Companies）」として選出されています。

主な特徴

  • 高い信頼性: 高いパフォーマンスを支える技術力
  • 高効率: スループットの最適化、損失の最小化
  • 最先端のアンテナ研究所とグローバルな拠点
  • 社内テストと検証
  • 実装サービス
  • イノベーションリーダー
  • クイックターン設計とプロトタイプ
  • 世界クラスの完全統合製造能力

適用されるワイヤレスプロトコル

  • セルラー、サブ6GHz(2G-5G、NB-IoT、LTE-M)
  • IoT 用LPWAN
  • Wi-Fi, ブルートゥース, ISM
  • GNSS, GPS, 位置決め
  • 超ワイドバンド
  • ローラ, シグフォックス, Zウェーブ/ ジグビー
  • コンビネーションアンテナ
  • 5Gミリブウェーブ

TEがフォーカスする分野

  • セキュリティと監視
  • 屋内照明、街路照明
  • ホームおよびビルオートメーション
  • スマートメータリング、エネルギー管理
  • 産業用IoT、予測メンテナンス
  • 健康・医療機器
  • テレマティクス、OBD、アセットトラッキング
  • オーディオとエンターテイメント
  • 農業



取り付けタイプ

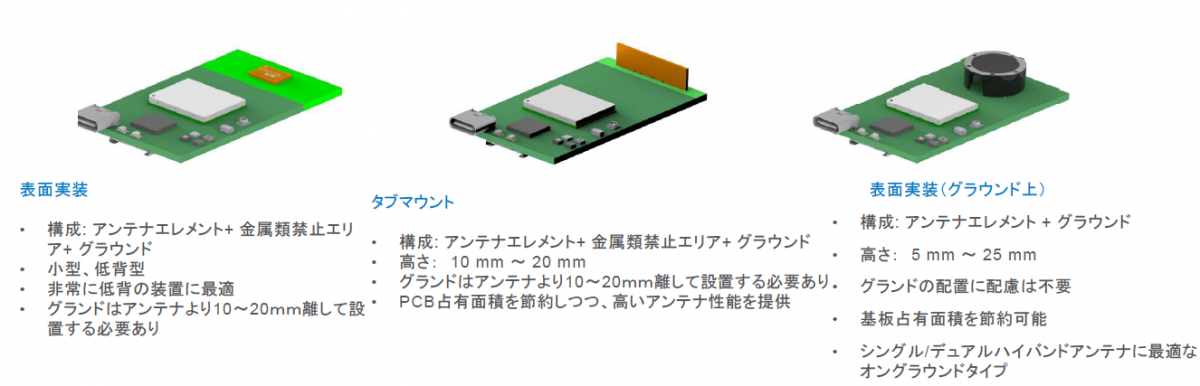

基板取り付け型アンテナ

組み込み型アンテナ

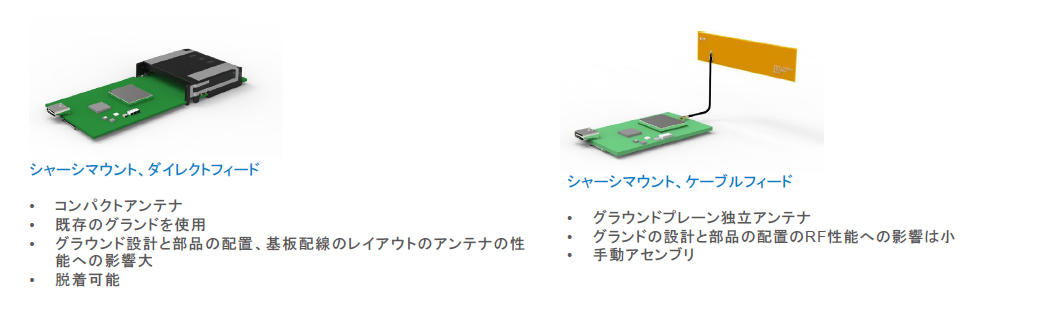

外部アンテナおよびシャーシ取り付け型アンテナ

製造技術

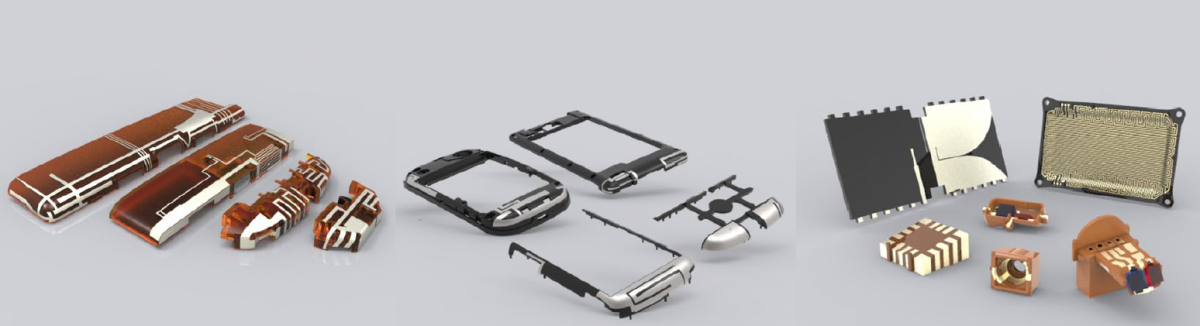

Laser Direct Structuring(LDS)

TEは、25年以上の大量生産経験を持つ成形回路部品(MID)技術のリーディングサプライヤーです。LDSは、MIDを作成するために使用されるエキサイティングな技術です。LDSは、高周波、機械、電気機能を1つのコンポーネントに統合することで、アプリケーションの貴重なスペースを節約できます。LDS技術は、プリント基板(PCB)または他の共通基板上の制限的な2次元(2D)に対して、3次元(3D)での回路設計/配線を可能にします。また、LDS技術により、より良い帯域幅と効率を得るためのアンテナ回路の配置において、スペースレイアウトが最適化できるため、アンテナの性能が向上します。
TEはLDS製造プロセス技術の早期導入においてリーダーとして、最小限の労力で最適な設計のための豊富な製造経験をお客様に提供してきました。当社の社内開発と完全に統合された製造プロセスは、プロセスとタイミングをエンドツーエンドから制御し、プロトタイプから大量生産に迅速に移行でき、お客様の製品の市場投入スピードを向上させます。LDS技術はアンテナに限らず、電気機械、シールド、および多種多様な用途で使用されるコンポーネントにも応用することができます。

主な特徴

  • 3D形状を構成可能
  • スペース節約
  • エレメント厚0.15mm
  • アンテナ性能の向上
  • お客様の製品のトータルコスト削減
  • お客様の製品の市場投入までの時間を短縮
  • 生産段階でも回路パターンの変更を可能にする柔軟性
  • シンプルで、高速な低コストな製造設備

プリントエレクトロニクス（研究開発）

TEは、インク技術や印刷技術をカバーする、さまざまなプリントエレクトロニクス技術の豊富な経験を持っています。当社のインク技術研究には、さまざまな市販インクを使用した経験に加えて、導電性、磁気、およびその他の機能性インクにおけるカスタムインクの研究も含まれます。当社の印刷技術は、2Dおよび3D表面のアナログおよびデジタル印刷技術をカバーすることができます。TEのプロセスおよび製品開発の研究重点分野には、アンテナ、センサー、受動部品、インモールドエレクトロニクス、電極&コンタクト、医療機器などがあります。詳細についてはお問い合わせください。

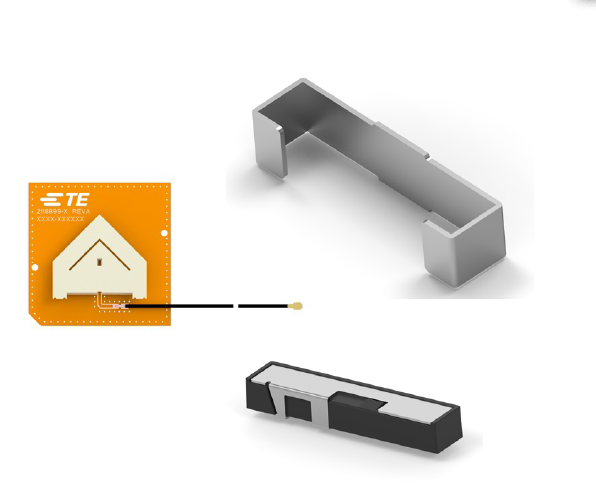

プレス加工金属アンテナ


（スタンピングアンテナ）プレス加工されたアンテナ（スタンピングアンテナ）や、組み合わせるプラスチック部材は（コネクタの製造技術を使うことで）小型で精密な製品として大量生産が可能です。TEの標準製品にありますスタンピングアンテナは、低背で高性能であるだけでなく、大量生産可能ですので、低コストで、精度よく同一性能の精密部品として提供できます。カスタム設計も可能ですが、金属加工のための設備やプラスチック成形のための設備の費用が発生しますので、大量生産が見込める製品にに適しています。また、さまざまな取り付けオプションが利用可能です。

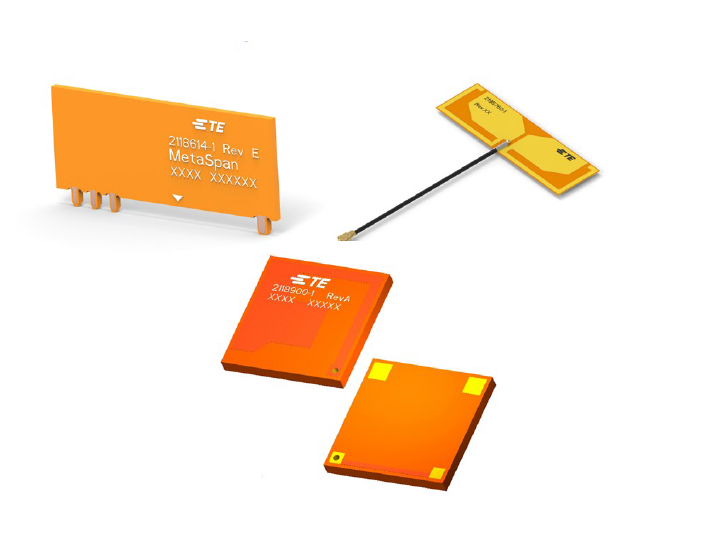

PCBおよびFPCアンテナ


マルチバンドアンテナに適したフレキシブルプリント回路（FPC）およびプリント回路基板（PCB）を使ったアンテナは、複数のアンテナを使用せずに、さまざまな周波数で動作するワイヤレスデバイスを可能にします。TEの革新的なMetaSpanアンテナは、メタマテリアルの技術を応用して広範囲の周波数帯をカバーすることで、ワイヤレス接続の信頼性を高めます。標準的な製品には、薄型アンテナや小型化されたアンテナなどがあります。その他の利点としては、帯域幅の拡張、サイズの縮小、優れた電波効率、金属類禁止エリアの縮小などがあります。カスタムソリューションは、パターンの変更に柔軟に対応できる一方で、リードタイムが短く、製造設備への投資が少ないため、短い時間で市場投入が可能になります。様々な取り付けオプションが利用可能です。

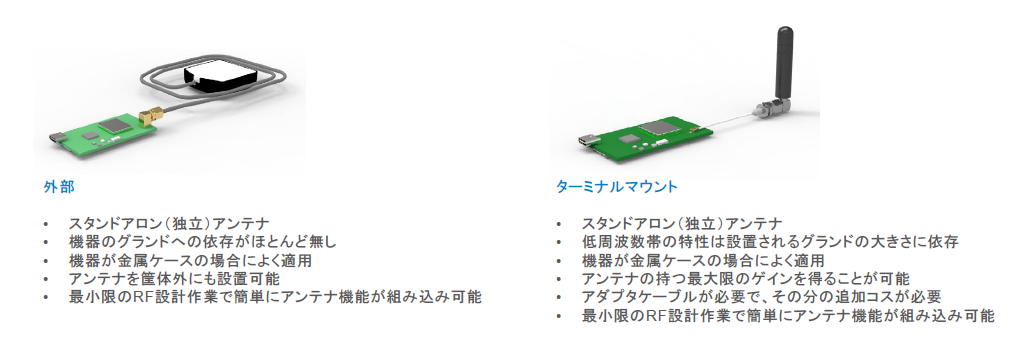

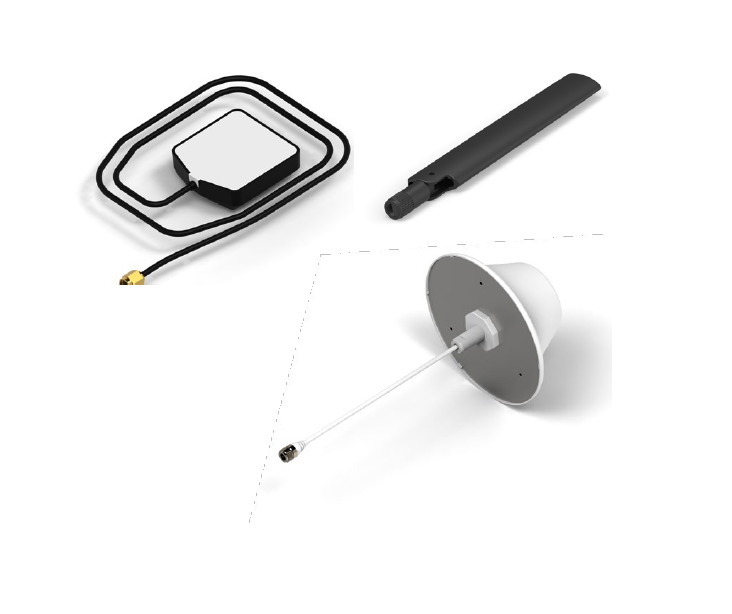

外部アンテナおよび端子アンテナ


TEは、幅広い外部アンテナと端子アンテナを提供できます。外部アンテナは一般に追加の調整を必要としないため、実装が容易であるため、トータルコストを削減できます。外部アンテナには、デバイスのノイズからの距離が遠いため、感度が向上するという利点もあり、さまざまな用途への適用や設計の自由度の大きく、最大限のゲインを実現できる可能性を持っています。TEの外部アンテナのほとんどは標準アンテナとして市販されていますので、、市場投入までの時間を非常に短く短縮することが可能です。さらに、TEは外部アンテナのインターフェイスにシームレスに接続可能なケーブルアセンブリとRFレセプタクル(pdf15P)を準備していますので、設計に大きな柔軟性と自由度を提供できます。

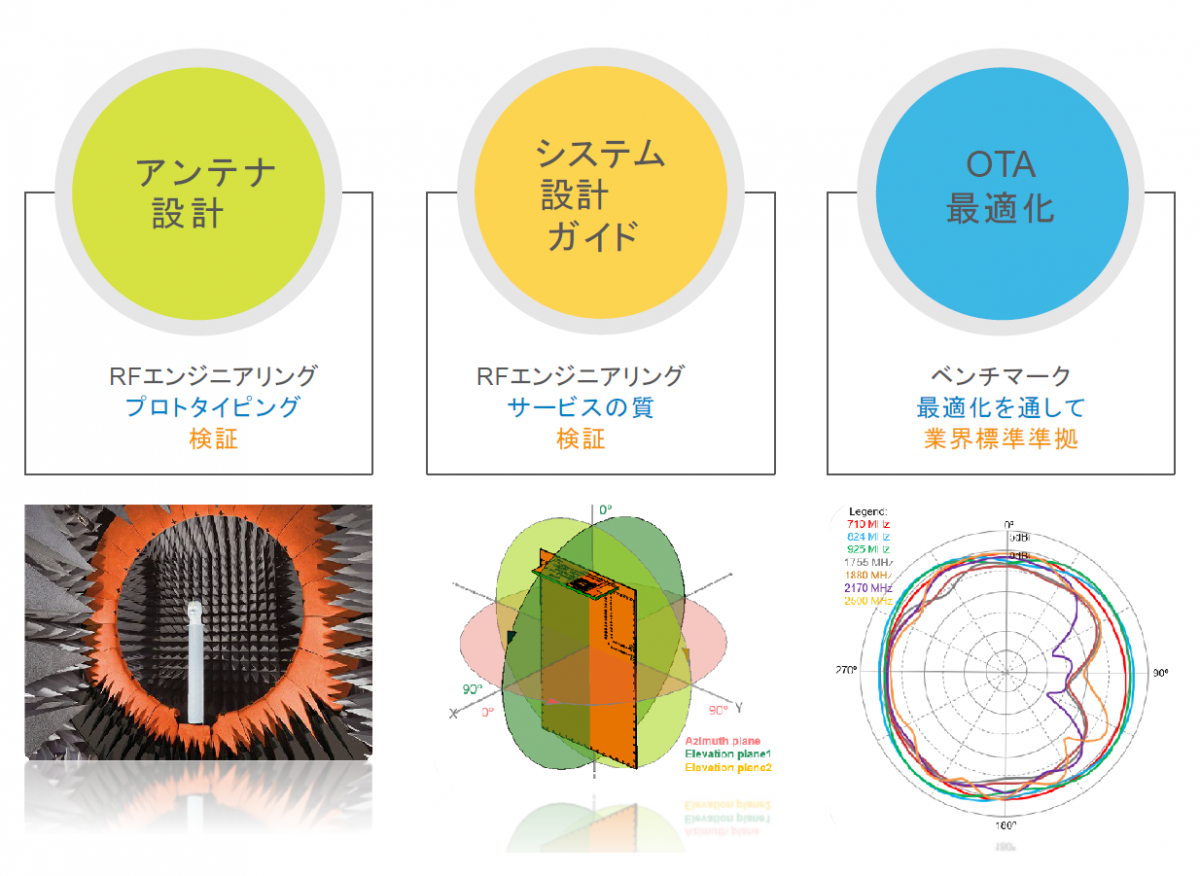

TE RF 技術サポート

  • 顧客プロジェクトのベースライン評価
  • 標準アンテナソリューションのチューニング
  • カスタムアンテナソリューション
  • 放射効率最適化
  • アイソレーション最適化
  • アクティブおよびパッシブアンテナの性能
  • 放射パターン/SAR最適化
  • 製造のための設計
  • 完全統合製造能力

PDFはこちら
