新製品 タイコエレクトロニクスジャパン

ハイパワー ピン&ソケットコネクタ

ハイパワー ピン&ソケットコネクタ

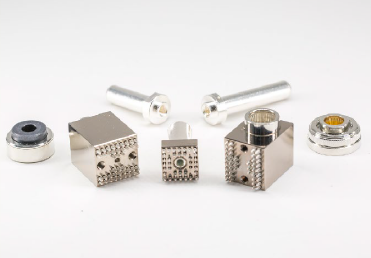

TE Connectivity (TE) の新しい ICCON ブロック と ICCON インサート ハイパワー ピンおよびソケット製品は、最大 350A のアプリケーション向けに柔軟なデザインフレキシビリティを提供します。ICCON インサート製品にはオプションのフローティング機能があり、2枚のPCB基板間または、 バスバーを嵌合する際、+/- 1mm の中心のズレを許容し、スムーズな取り付けが可能です。本製品は、あらゆるサイズに対応し、実績のある TE の CROWN BAND プラス ソケットと同様の設計コンセプトを使用しており、接触抵抗と電力損失を低減できます。

  • 取り付けが容易
  • 柔軟な設計に対応
  • ハイパワー効率

主な特徴

• ICCON インサート製品にはオプションのフローティング機能があり、2枚のPCB基板間またはバスバーを嵌合する際、+/- 1mm の中心のズレを許容し、取り付けが容易。
• 表面実装 (SMT)、圧入、ローレット、ねじといった多様な取り付けタイプが用意されており、さまざまな組み立て工程やアプリケーション環境(PCBまたはバスバー)に対応。
• 標準的なピン サイズ オプション (3.6mm、6mm、8mm、10.3mm) を用意し、30A ~350A の広範囲な電流に対応。
• さまざまな長さのパワー ピンがあり、スタック高さもカスタマイズ可能。
• 最大 350A に対応するハイパワー製品。
• あらゆるサイズに対応した CROWN BAND プラス ソケット設計を使用することで、接触抵抗と電力損失を低減。

アプリケーション

• スイッチ
• サーバ
• ストレージ デバイス
• 産業機器
• 試験・計測機器

電気的特性

• 電流定格: 35A ~ 350A
• LLCR: 最大 1 mΩ

機械的特性

耐久性: 嵌合回数 200 回

材料

• 銅合金

製品番号 製品名称
2361483-1 ICCON INSERT SIZE 8.0mm SOCKET FLOAT SMT
2361493-1 ICCON INSERT SIZE 8.0mm PIN
1-2361483-1 ICCON INSERT 8.0 SOCKET FLOAT PRESSFIT
2361493-2 ICCON INSERT SIZE 8.0mm PIN
2358715-1 ICCON BLOCK SIZE 10.3mm SOCKET
2358714-1 ICCON BLOCK SIZE 10.3mm PIN
2368390-1 ICCON Block Size 10.3mm Vertical Socket
