新製品 ワゴジャパン(WAGO)

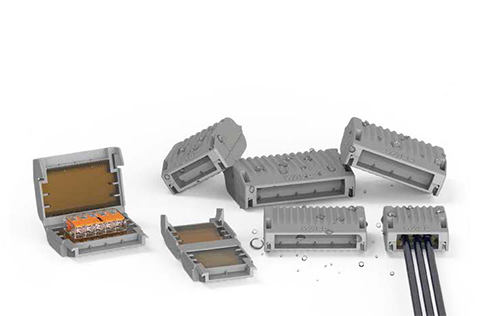

WFR Gelbox 207シリーズ

差込コネクタ・WFR対応 防水・防滴ケース

防水・防滴ケース 207-13xx/14xx

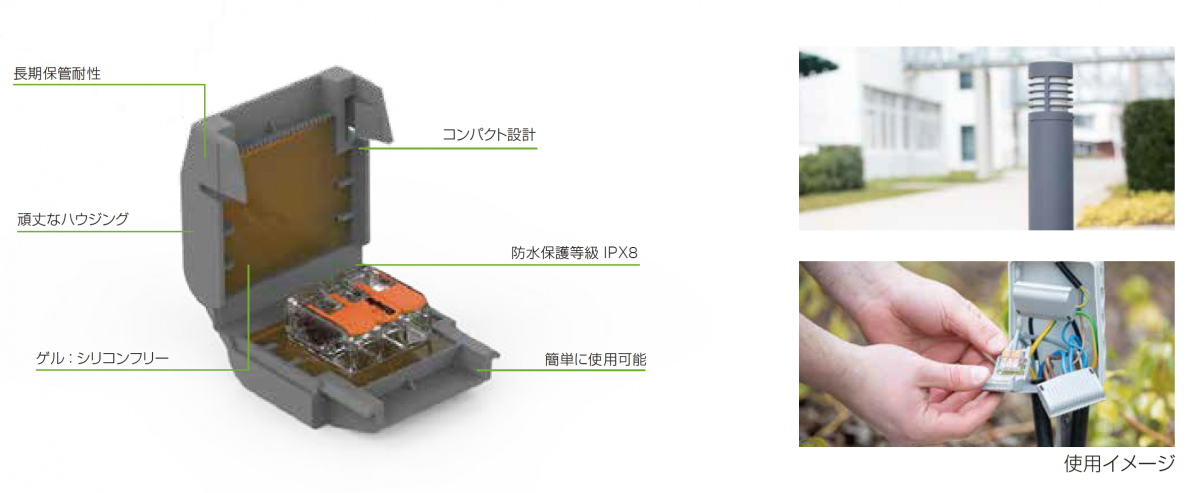

  • あとづけで簡単に防水・防滴対応
  • ゲルで完全密封
  • 取り付けは簡単
  • シリコンフリーのゲルであらゆるシーンで使用可能
  • 防水保護等級 IPX8

製品の仕様

取り付け方法

側面のツメを押し、ボックスを開けます

コネクタをボックスの中央部に置きます

ボックスを閉じます
※ゲルが溢れて電線部まで覆うことを確認してください

取り外し方法

ボックスを開け、ゲルを取り除くとコネクタに新しい電線を接続可能です。
※コネクタは再利用可能ですがGelboxは再利用はできません。

製品ラインナップ

Gelbox対象製品・適用電線 製品型番 包装単位
IPX8、WFR&2273シリーズ
最大4mm²コネクタ、サイズ1
207-1331 1箱4個入 × 12箱 IPX8
定格サージ電圧:2.5kV
絶縁抵抗:5 MΩ
周囲温度:85℃
連続最高使用温度:105℃
IPX8、WFR&2273シリーズ
最大4mm²コネクタ、サイズ2
207-1332 1箱4個入 × 12箱
IPX8、WFR&2273シリーズ
最大4mm²コネクタ、サイズ3
207-1333 1箱3個入 × 12箱
IPX8、WFR&2273シリーズ
最大6mm²コネクタ、サイズ1
207-1431 1箱4個入 × 12箱
IPX8、WFR&2273シリーズ
最大6mm²コネクタ、サイズ2
207-1432 1箱3個入 × 12箱
IPX8、WFR&2273シリーズ
最大6mm²コネクタ、サイズ3
207-1433 1箱2個入 × 12箱

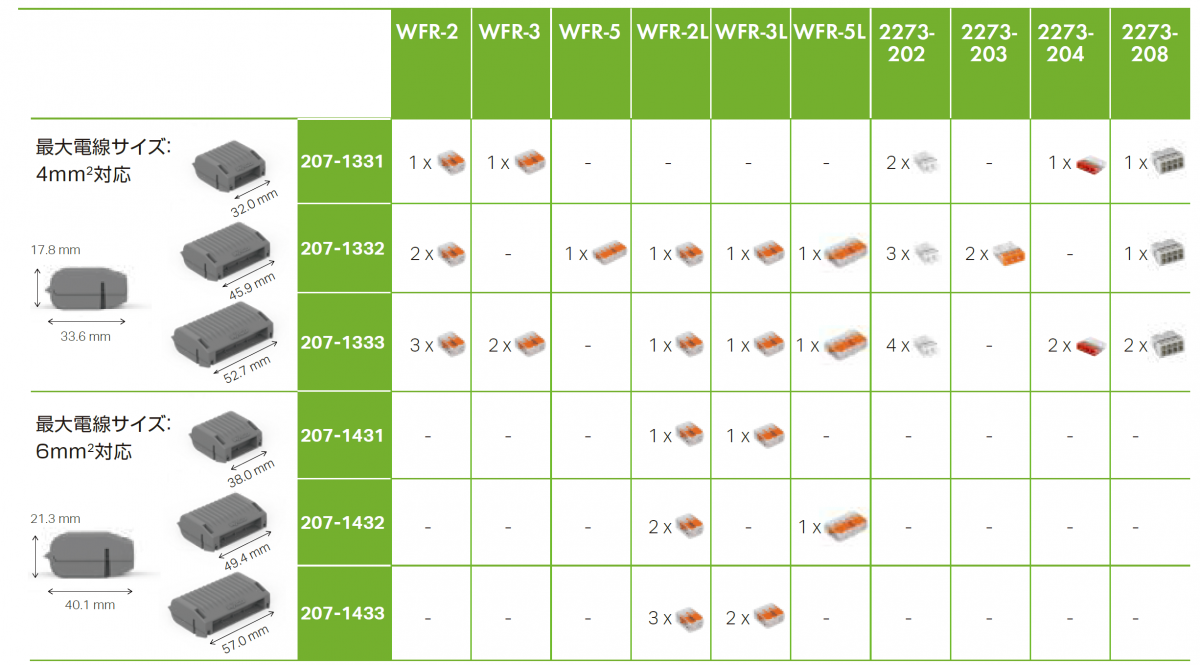

使用コネクタ対応表

Gelboxの最大使用コネクタ数(WFR/2273の場合): 使用するコネクタの定格データを遵守してください
※2273シリーズは、屋内配線工事用途では使用出来ない製品となります。

防水保護等級 IPX8に関して
IPX8とは、電子機器の防水性能に関する等級のうち、ある程度継続して水没していても内部に浸水せず、使用することができることを表す等級です。防水に関する等級は日本工業規格やIEC規格において規定されております。
※IPX8では、防水保護等級での防水性能を示し、防塵等級は取得しておりません。
