ツインフェルール形端子

差込式端子台用絶縁被覆付 ツインフェルール形端子

製品の特徴

ヨーロッパ式の差込式端子台に対応した、筒状形端子です。
専用被覆部を持ち、本製品で電線2本の一本線化が可能になります。

製品ラインナップ

[RoHS2 指令対応]

分類 適合電線
(AWG)

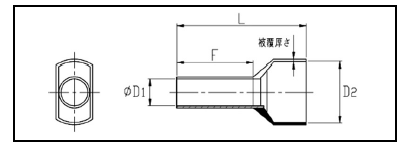

製品名称 製品寸法(㎜) 被覆カラー UL規格*1
φD1 φD2 L F S2
ツインフェルール形端子 2×0.50mm FEI 0.5-8×2 1.50 4.70 15.0 8.0 0.25
2×0.75mm FEI 0.75-8×2 1.80 5.00 15.0 8.0 0.25
グレー
FEI 0.75-10×2 17.0 10.0
2×1.00mm FEI 1.0-8×2 2.05 5.40 15.0 8.0 0.3
FEI 1.0-10×2 17.0 10.0
2×1.50mm FEI 1.5-8×2 2.30 6.60 16.0 8.0 0.3
FEI 1.5-12×2 20.0 12.0
2×2.50mm FEI 2.5-10×2 2.80 7.80 18.5 10.0 0.3
FEI 2.5-13×2 21.5 13.0
ツインフェルール形端子 専用圧着工具
※上記全製品の圧着のみに対応(他製品に使用不可)
HT-236ET

*1 ・・・ U.L, File No.E503924
※1.フェルール形端子の材質は、スリーブ部:銅母材+錫めっき処理、被覆部:ポリアミドになります。
※2.フェルール形端子の耐熱温度は-40~105℃です。
※3.梱包形態はフェルール形端子:1 袋 100 個、フェルール形端子専用圧着工具:1台となります。
