IoT新提案 ジョイボックス、キャプコン、クイックキャップ
IoT ネットワークの集計機器の収納、各種配線の保護に!
IoT のシステムを構成する中継機器(ゲートウェイ)の収納および
コネクタ付配線(LAN・USB・電源線等)の保護に最適な製品群をご提案!
POINT
- 無線通信に影響の少ない樹脂製
- エッジデバイス等、各種有線入力の保護に適したケーブルグランド
- 屋外や工場など各種使用環境に対応保護等級IP67

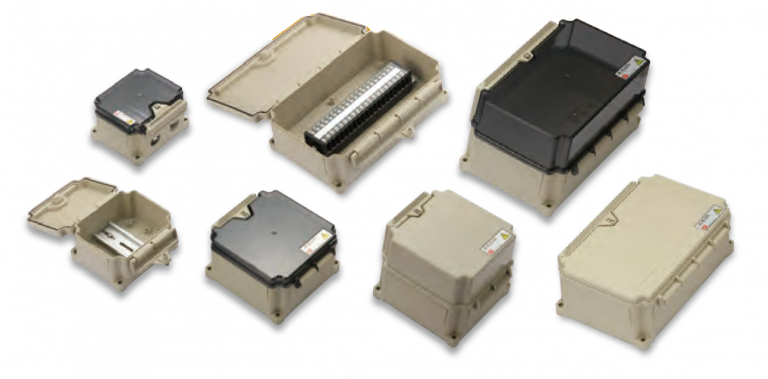

防水型中継ボックス ジョイボックス
保護等級IP67適合。作業性・保守性を重視した中継ボックス。
JB-WLQ 大型 フタ蝶番仕様
作業性抜群の大型・多目的中継ボックス。
フタの固定は1箇所のみ、ワンタッチでスピーディに開閉できる万能ボックス。
蝶番仕様のため、本体からフタが落下する心配もありません。
端子台付やDINレール付、穴開けタイプなど各種タイプをラインナップ。
お客様が加工する手間がなく、即作業が可能です。
型式
型式 | 使用温度範囲 | 外形寸法 | フタ色 | フタ高さ | 本体質量 | 販売単位 |
---|---|---|---|---|---|---|
JB-WLQ100BJ | -40~+80℃ | W120×H74×D116 | ベージュ | LOW | 約300g | 1個 |
JB-WLQ100BJ-C | -40~+65℃ | 透明(スモークブラウン) | 約280g | |||
JB-WLQ135BJ | -40~+80℃ | W135×H82×D151 | ベージュ | 約390g | ||
JB-WLQ135BJ-C | -40~+65℃ | 透明(スモークブラウン) | 約370g | |||
JB-WLQ135HBJ | -40~+80℃ | W135×H121×D151 | ベージュ | HIGH | 約510g | |
JB-WLQ135HBJ-C | -40~+65℃ | 透明(スモークブラウン) | 約460g | |||
JB-WLQ220BJ | -40~+80℃ | W220×H82×D151 | ベージュ | LOW | 約580g | |
JB-WLQ220BJ-C | -40~+65℃ | 透明(スモークブラウン) | 約540g | |||
JB-WLQ220HBJ | -40~+80℃ | W220×H121×D151 | ベージュ | HIGH | 約750g | |
JB-WLQ220HBJ-C | -40~+65℃ | 透明(スモークブラウン) | 約680g |

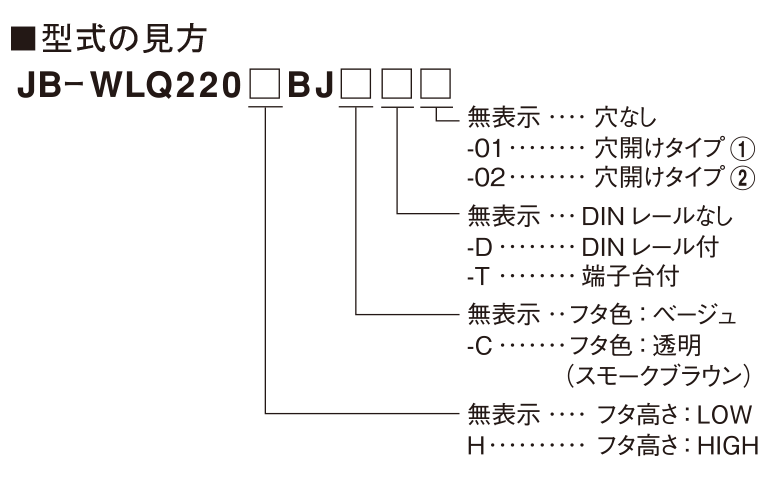

※上記型式は穴なしフリータイプです。各タイプは型式の見方より選定してください。

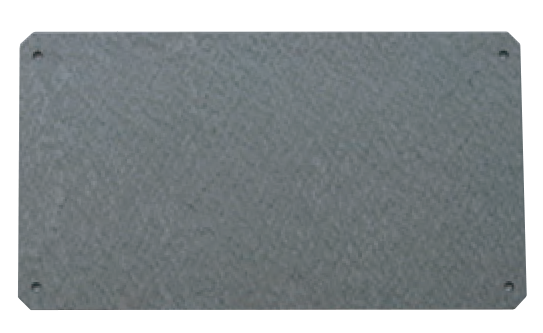

中板
ジョイボックスに収納する部品の設置に。
型式 | 仕 様 | 材 質 | 販売単位 | 付属品 | 適応型式 |
---|---|---|---|---|---|
MB-WLQ100A | W93×H73 t=1.6 |
ガルバリウム鋼板 | 1枚 | タッピングねじ (4個) | JB-WLQ100 |
MB-WLQ135A | W108×H108 t=1.6 |
JB-WLQ135 | |||
MB-WLQ220A | W194×H108 t=1.6 |
JB-WLQ220 |

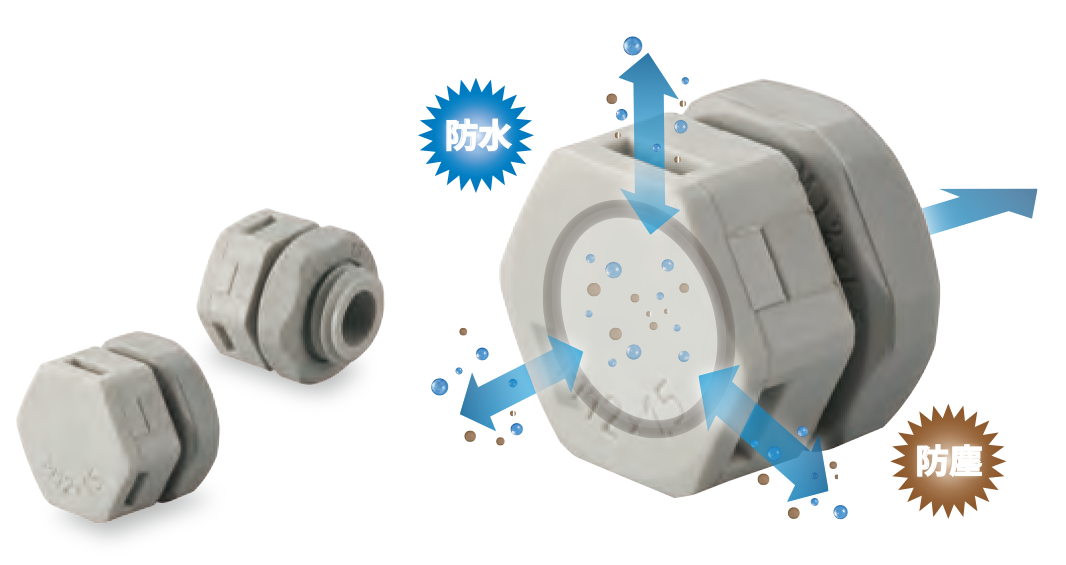

圧力調節プラグ
防水・防塵を保ちながらボックス内の圧力を一定に調整。
内圧変動によるパッキンのシール性能の劣化及びBOXの破損を防止します。
ボックス内の通気性を確保しながら保護構造IP67を実現。BOX内の結露及び水の侵入を防ぎます。
型式 | JB-FVF1 |
---|---|
取付穴径 | φ12 |
取付ねじ | M12 P=1.5 |
適合取付板厚 | 4mm以下 |
使用温度範囲 | -40℃~+80℃ |
本体色 | ライトグレー |
本体質量 | 約4g |
販売単位 | 1個 |

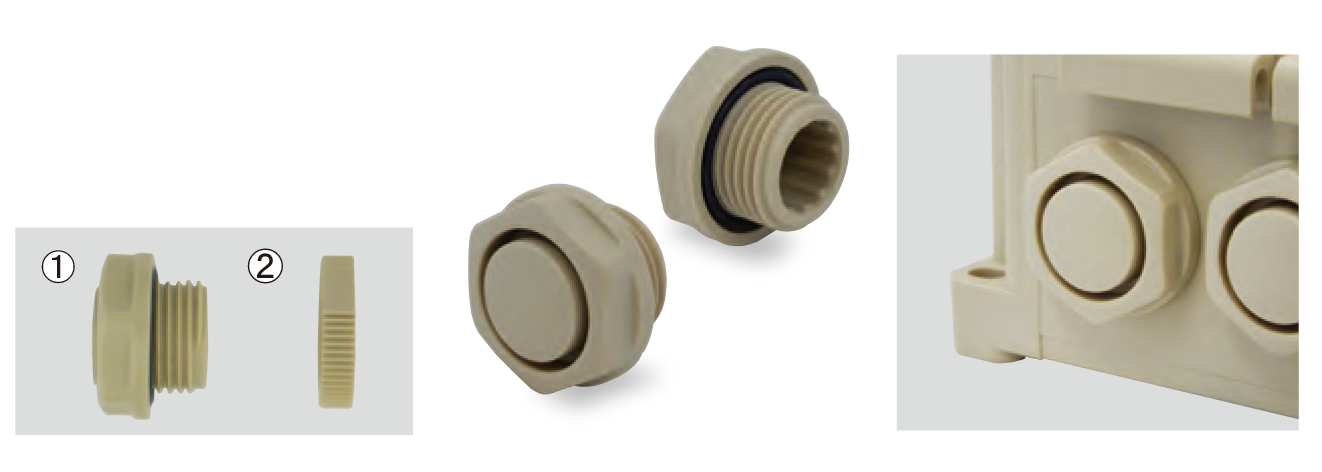

ブラインドキャップ
ジョイボックスの不要な穴を塞ぐ場合に。
2種類の部品構成です。各型式をご注文ください。
型式 | 仕様 | 販売単位 | |
---|---|---|---|
① | JB-BC16EBJ※ | CTG16 めねじ用 | 10個 |
② | LN-CTG16PB | CTG16用 |
※耐油性はEなし
防水型ケーブルグランド キャプコン
強いクランプ力で水や粉塵をシャットアウト。

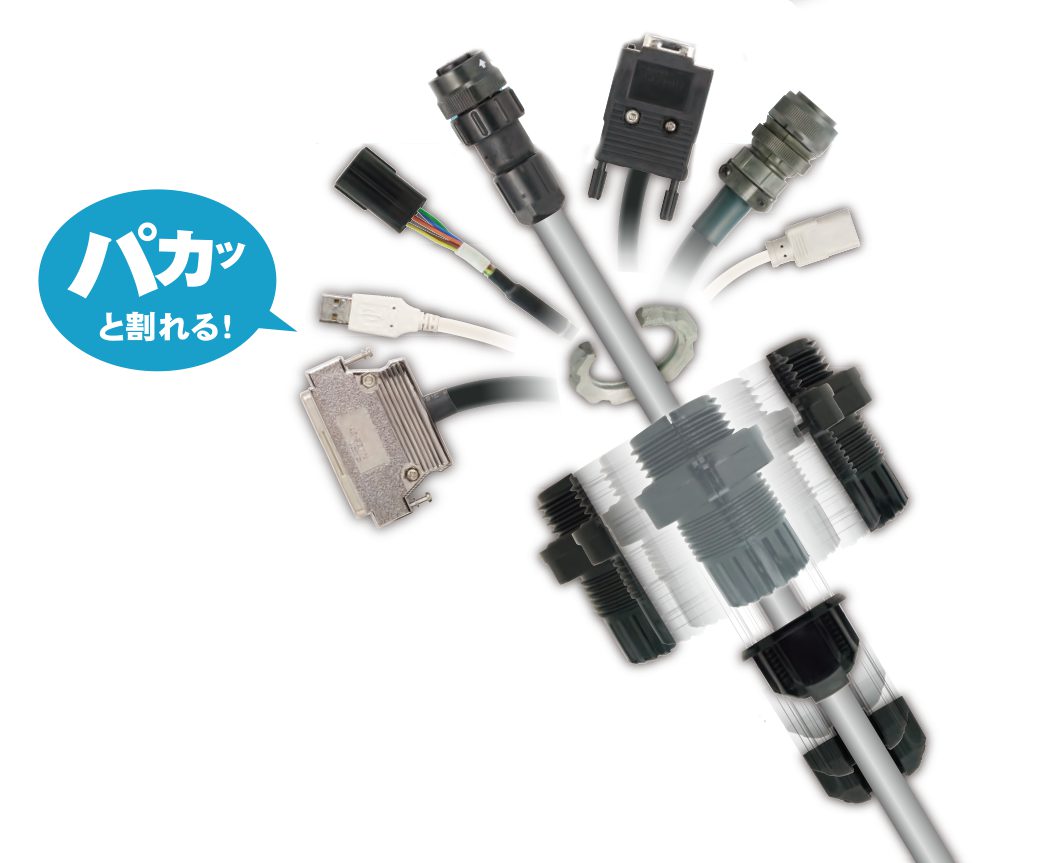

OA-W セパレートタイプ
コネクタ付ケーブル通線後の防水・防塵処理に。
用途 コネクタ付ケーブル(D-sub、キャノンプラグ、USB、3Pソケット等)のクランプ、防水処理に。
型式 | 適合電線径 (mm) |
取付穴径 (mm) |
取付ねじ | 適合板厚 | 使用周囲温度 | 本体質量 | 販売単位 |
---|---|---|---|---|---|---|---|
OA-WH16-06/10E | φ6~10 | φ21 | CTG16(G1/2) | 4mm以下 | -25~ +80℃ |
約23g | 10個 |
OA-WH22-06/13E | φ6~13① | φ28 | CTG22(G3/4) | 6mm以下 | 約40g | 5個 | |
OA-WH36-06/13E | φ42 | CTG36(G1/4) | 7.5mm以下 | 約68g |

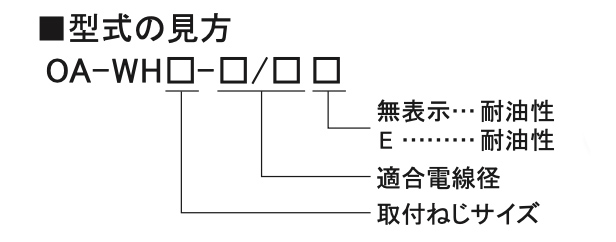

*耐油性は型式の見方より選定してください。
①ゴムブッシュ型式 | 適合電線径(mm) |
---|---|
ゴムブッシュA+B | φ6~10 |
ゴムブッシュAのみ | φ10~13 |
①についてはゴムブッシュの組み合わせにより適合電線径が変わります。
OA-W ワイドタイプ

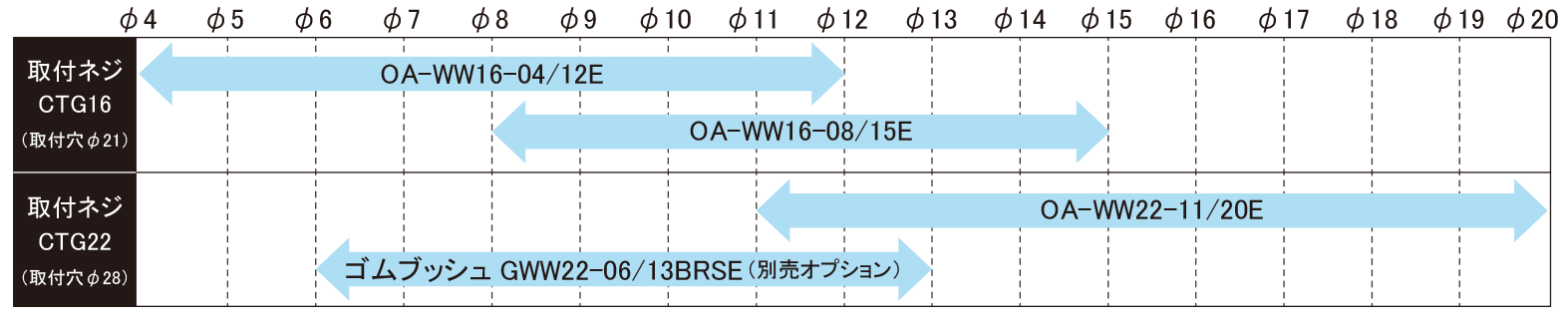

適合電線径範囲 業界最大!1型式で幅広い電線径に対応。
用途 各種電気配線器具(制御盤・中継ボックス・リミットスイッチ・モータなど)の電線引出部の保護および保持。
型式 | 適合電線径 (mm) |
取付穴径 (mm) |
取付ねじ | 適合板厚 | 使用周囲温度 | 本体質量 | 販売単位 |
---|---|---|---|---|---|---|---|
OA-WW16-04/12E | φ4~12 | φ21 | CTG16(G 1/2) | 4mm以下 | -25~ +80℃ |
約15g | 20個 |
OA-WW16-08/15E | φ8~15 | 約17g | |||||
OA-WW22-11/20E | φ11~20 | φ28 | CTG22(G 3/4) | 6mm以下 | 約34g | 10個 |

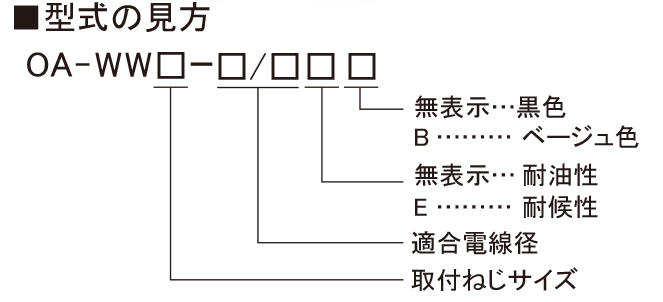

*耐油性及び本体色(ベージュ)は型式の見方より選定してください。

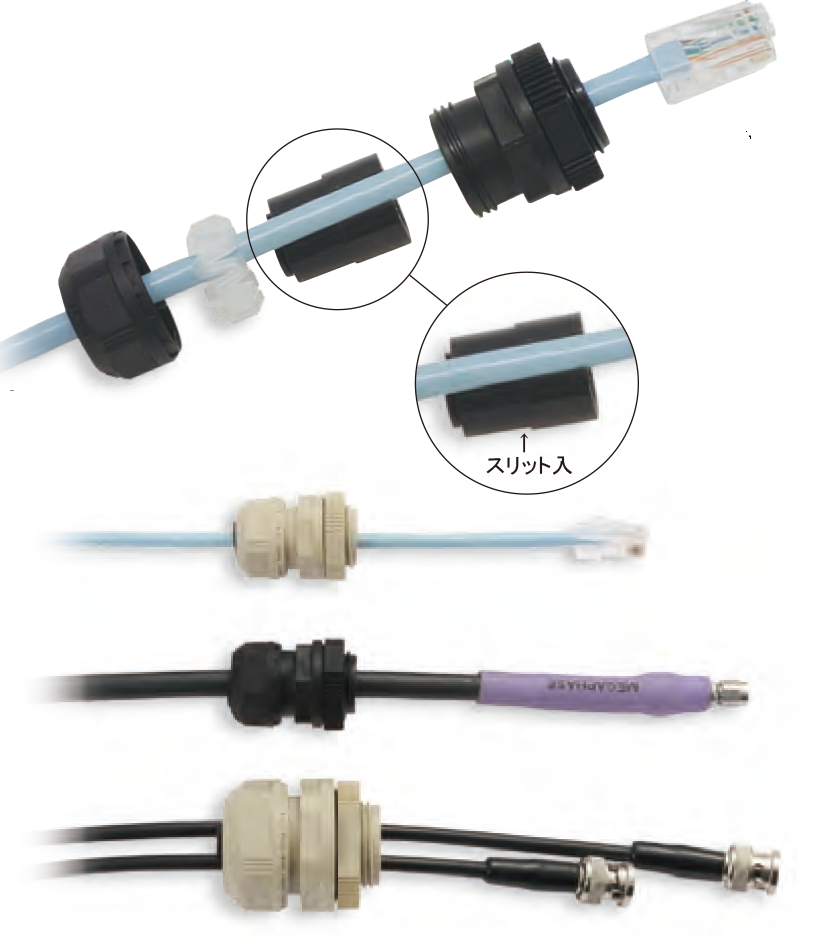

OA-W スリットタイプ
ゴムブッシュにスリット入り。マルチ穴タイプもラインナップ。
用途 LANケーブル・光ケーブル・センサー線(W16・22型)、CVD・CVT電線(W28・W36型)の引込・引出部に。
型 式 | 適合コネクタ外径 | 適合電線径(mm) | 穴数 | 取付穴径(mm) | 取付ねじ | 適合板厚 | 使用周囲温度 | 本体質量 | 販売単位 |
---|---|---|---|---|---|---|---|---|---|
OA-W16-0901RSE | φ14以下 | φ4~9 ① | 1 | φ21 | CTG16(G 1/2 ) | 4mm以下 | -25~+80℃ | 約14g | 20個 |
OA-W16-1151RSE | φ8.5~11.5 | 約12g | |||||||
OA-W16-1301RSE | φ11~13 | 約11g | |||||||
OA-W16-0334RSE | φ2.2~3.3 | 4 | 約14g | ||||||
OA-W16-0404RSE | φ3~4 | ||||||||
OA-W16-0503RSE | φ4~5 | 3 | |||||||
OA-W22-0801RSE | φ19以下 | φ5~8 | 1 | φ28 | CTG22(G 3/4 ) | 6mm以下 | 約35g | 10個 | |
OA-W22-0604RSE | φ5~6 | 4 | 約36g | ||||||
OA-W28-2001RSE | φ23以下 | φ13~20② | 1 | φ34 | CTG28(G1) | 5.5mm以下 | 約71g | ||
OA-W28-0982RSE | φ9.8 | 2 | 約73g | ||||||
OA-W28-0983RSE | 3 | 約72g | |||||||
OA-W36-1352RSE | φ30以下 | φ13.5 | 2 | φ42 | CTG36(G11/4 ) | 7.5mm以下 | 約119g | 5個 | |
OA-W36-1353RSE | 3 | 約116g |

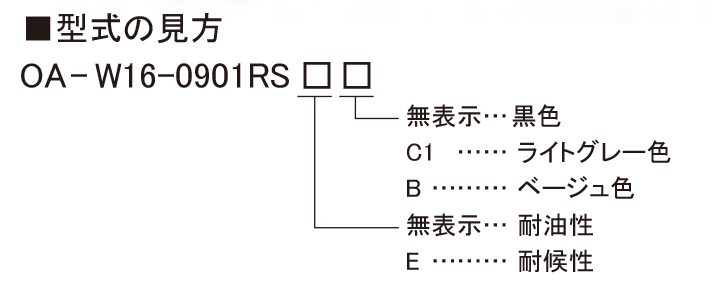

*耐油性及び本体色(ライトグレー・ベージュ)は型式の見方より選定してください。
ゴムブッシュ型式 | ①適合電線径(mm) | ②適合電線径(mm) |
---|---|---|
ゴムブッシュA+B | φ4~6 | φ13~16 |
ゴムブッシュAのみ | φ6~9 | φ16~20 |
①②についてはゴムブッシュの組み合わせにより適合電線径が変わります。

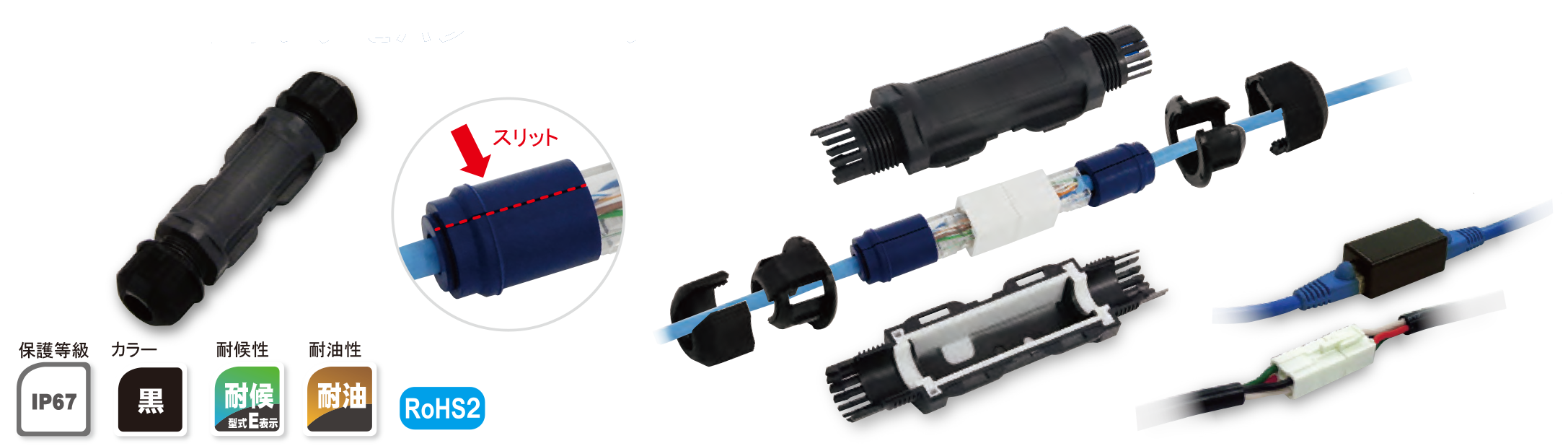

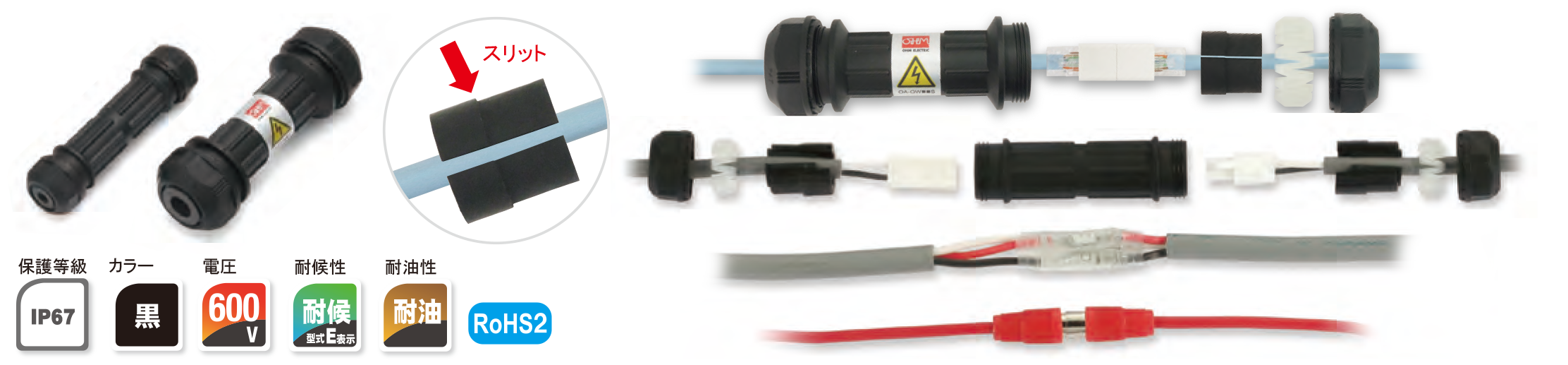

防水型絶縁キャップ クイックキャップ
LANケーブルやコネクタ付電線中継部の「防水・防塵」絶縁処理に。
OA-QW ブランク スリットタイプ
型式 | 定格電圧 | 適合電線径(mm) | 使用周囲温度 | 内部スペース (mm) |
本体質量 | 販売単位 | 対応オプション | |
---|---|---|---|---|---|---|---|---|
L側 | R側 | |||||||
OA-QW09SRSEN | AC/DC 600V |
φ4~9① | φ4~9① | -25 ~+80℃ | φ14.6×50 | 約25g | 10個 | 固定具 QW-H2 接続ガイド QW-J1 QW-J2 QW-J3 |
OA-QW11SRSEN | φ8.5~11.5 | φ8.5~11.5 | 約 21g | |||||
OA-QW0911SRSEN | φ4~9① | 約 23g | ||||||
OA-QW09334SRSEN | φ2.2~3.3(4穴) | 約 25g | ||||||
OA-QW09404SRSEN | φ3~4(4 穴) | |||||||
OA-QW11334SRSEN | φ8.5~11.5 | φ2.2~3.3(4 穴) | 約 23g | |||||
OA-QW11404SRSEN | φ3~4(4 穴) | |||||||
OA-QW22-0801SRSEN | φ5~8 | φ5~8 | φ20.5×60(※1) | 約 55g | 1個 | _ |
※1 ゴムブッシュの凹部を除く。詳細はHPをご確認ください。

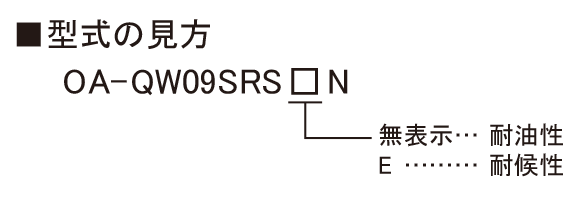

*耐油性は型式の見方より選定してください。
①ゴムブッシュ型式 | 適合電線径(mm) |
---|---|
ゴムブッシュA+B | φ4~6 |
ゴムブッシュAのみ | φ6~9 |
①についてはゴムブッシュの組み合わせにより適合電線径が変わります。
OA-QW ブランク セパレートタイプ
型式 | 適合電線径(mm) | 使用周囲温度 | 本体質量 | 販売単位 | |
---|---|---|---|---|---|
L側 | R側 | ||||
OA-QWH16-08SRSEN | φ4~8.5① | -20~+70℃ | 約49g | 1個 |

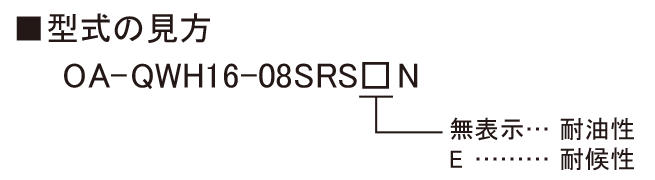

*耐油性は型式の見方より選定してください。
①ゴムブッシュ型式 | 適合電線径(mm) |
---|---|
ゴムブッシュA+B | φ4~5.5 |
ゴムブッシュAのみ | φ5.5~8.5 |
①についてはゴムブッシュの組み合わせにより適合電線径が変わります。
