EP-SMA 27GHZ RF コネクタ、アダプタ、 ケーブルアセンブリ(同軸)

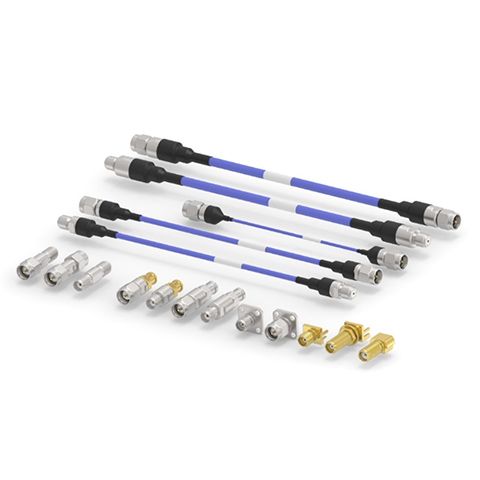

EP-SMA 27GHZ RF コネクタ、アダプタ、ケーブルアセンブリ

  • 業界をリードするSMAパフォーマンス
  • 経済的なアップグレードソリューション
  • 幅広いポートフォリオ

TE Connectivity(TE)のEP-SMA 27GHz RFコネクタ、アダプタ、およびケーブルアセンブリは、業界をリードする低挿入損 失、電圧定在波比(VSWR)性能を実現しており、5G、ATE、ベンチトップ、モジュール、ワイヤレスデバイス、レーダーなどの 試験・計測、AD&M、電気・電子部品業界のニーズに応えます。また、SMA-6GHz、12GHz、18GHzのソリューションと同じフットプリン トで、最大27GHzの高周波またはそれ以上の周波数に対応する場合でも、お客様でのアプリケーションのレイアウトを変更する必要がなく、お 客様のコスト負担なく、アップグレードが可能となっています。

アプリケーション

  • 5G
  • ATE(自動試験装置)
  • ベンチトップ
  • モジュール
  • ワイヤレスデバイス
  • 増幅器、カプラー、分周器、ミキサー、 リレー、減衰器、フィッター、アンテナ
  • レーダー(無線検出および測距)

主な利点

  • 業界をリードするSMAパフォーマンス: EP-SMA 27GHz電圧 定在波比(VSWR)と挿入損失性能は、前世代のSMA- 6GHz、12GHz、および18GHzよりも優れています。EP- SMA27GHzアダプターは<1.15VSWRで動作し、ケーブルア センブリは、<1.20 VSWR周波数で動作。(1.25 VSWRの最も 競合製品のパフォーマンスとの比較)
  • 経済的なアップグレードソリューション: 同じフットプリントを維持。 SMA-6GHz、12GHz、および18GHzであるため、お客様が 27GHz以上のより高い周波数またはより高い電気的SMAパフォ ーマンスを必要とする場合、通常、レイアウトを変更する必要はありません。
  • 幅広いポートフォリオ: EP-SMA 27GHzポートフォリオには、最大110GHzの周波数を持つ幅広いSMAコネクタ、アダプ タ、およびケーブルアセンブリが含まれています。リクエストに応じてカスタム構成も可能。

電気的特性

  • 動作周波数:27GHz 規格と仕様
  • 公称インピーダンス:50オーム
  • VSWR(最大)は通常:
    ・アダプター:<1.15
    ・ケーブルアセンブリ:<1.20
  • 挿入損失:
    ・コネクタとアダプタ:0.1 * SQRT(f)dB
    ・ケーブルアセンブリ:{[1.037 * SQRT(f) +0.0 039 * f] * length + 0.2} / 100dB Max
  • 温度定格:-65°C〜 + 165°C

規格と仕様

  • 製品規格:108-160152

機械的特性

  • 嵌合回数;EIA-364-9ごとに500回
  • 0.1マイクロ秒以上の不連続性無し。
    IEC61169-1に準拠した持続振動

材料

  • インナーコンタクト:BeCu
  • ハウジング:PTFE
  • アウターボディ、ステンレスまたは黄銅



Connectors Product Offering

Description TE Part Number
EP-SMA, PLUG, 27GHZ, STRAIGHT, 086 CABLE 2081884-1
EP-SMA, JACK, 27GHZ, STRAIGHT, 086 CABLE 2081885-1
EP-SMA, PLUG, 27GHZ, STRAIGHT, 141 CABLE 2081886-1
EP-SMA, PLUG, 27GHZ, STRAIGHT, 141 CABLE 2081887-1
EP-SMA, JACK, 27GHZ, STRAIGHT, 0.23MM PIN 2081891-1
EP-SMA, PLUG, 27GHZ, STRAIGHT, 0.23MM PIN 2081892-1
EP-SMA, JACK, 27GHZ, END LAUNCH, 1.5MM BOARD 2081880-1
EP-SMA, JACK, 27GHZ, END LAUNCH, 1.6MM BOARD 2081875-1
EP-SMA, JACK, 18GHZ, STRAIGHT, SURFACE MOUNT 2081897-1



Adapters Product Offering

Description TE Part Number
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, Female To Female 2081889-1
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, Male To Male 2081890-1
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, F TO M 2081888-1



Cable Assembly Product Offering

Description TE Part Number
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, Female To Female 2016748-5
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, Male To Male 2016750-2
EP-SMA, ADAPTER, 27GHZ, STRAIGHT, Female To Male 2016757-9
EP-SMA, 27GHz, RG405 (.086) FLEX, L400, Female To Female 2016759-4
EP-SMA, 27GHz, .047″ FLEX, L150, STRAIGHT, Male to Male 2016753-7
