定格電流35Aブリッジダイオード 「D35XB80」

概要

「D35XB80」は、従来、絶縁SIP型単相ブリッジダイオードで標準の5Sパッケージの外形をそのままに、最大定格電流35Aを実現しました。
放熱性能を向上するため、新構造『5S GEN2』を採用。内部構造を一新させることにより、平均順電流IF(AV)=35A時でも、端子温度100℃以下(※1)を実現、サージ順電流IFSMも500Aを確保しました。
大電流化が可能となったことで、ハイパワー動作が必要な高機能大型エアコン等に最適なブリッジダイオードです。
今後も『5S GEN2』を採用した次世代のブリッジダイオードを開発、続々とリリース予定です。

※1:25℃水冷放熱フィン取り付け

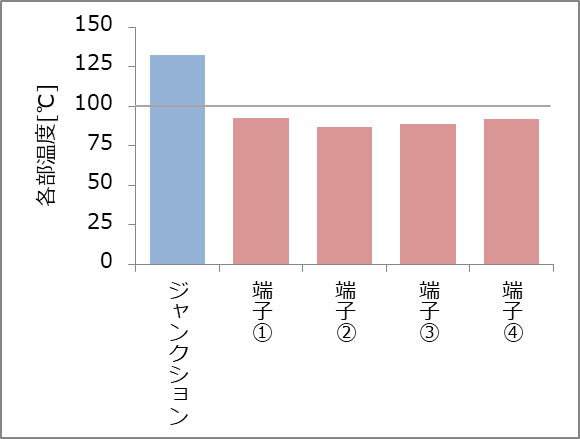

図1:端子部温度測定結果

※:平均順電流 IF(AV)=35A(実測値)

特長

  • 絶縁SIP型単相ブリッジダイオード
  • 平均順電流 IF(AV)=35A(Tc=93℃)
  • ピーク繰り返し逆電圧 VRRM=800V
  • サージ順電流 IFSM=550A(50Hz), 603A(60Hz)
  • 逆回復時間 trr= 27μs(max.)
  • 熱抵抗 Rth(j-c)=0.8℃/W(max.)
  • 絶縁耐圧 Vdis=2.5kV(UL1557認証)

外形寸法図(単位:mm)および等価回路図

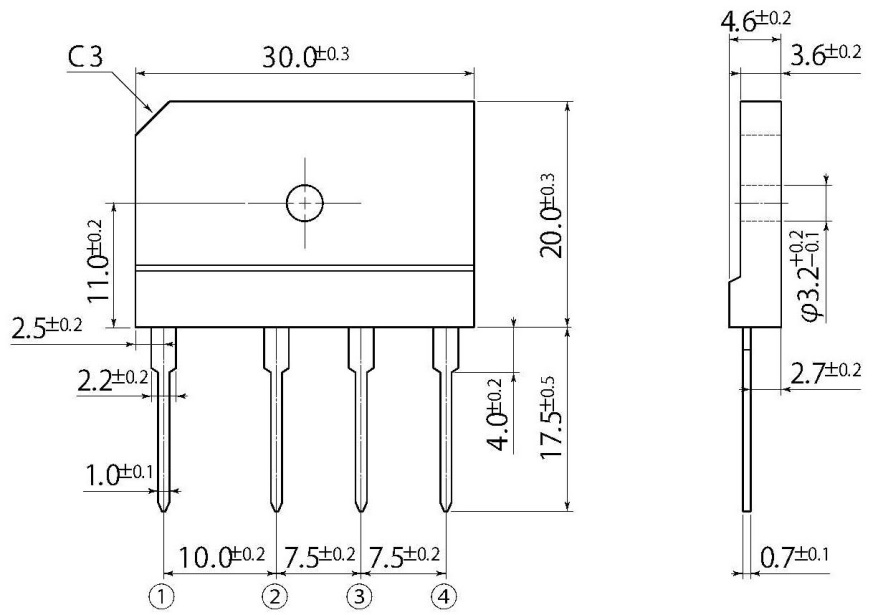

図2:外形寸法図(5Sパッケージ)

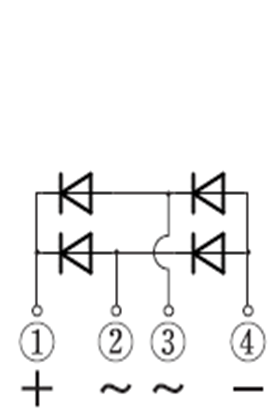

図3:等価回路図

生産工場

ランプーン新電元(タイ国) 他

発売時期

販売中
