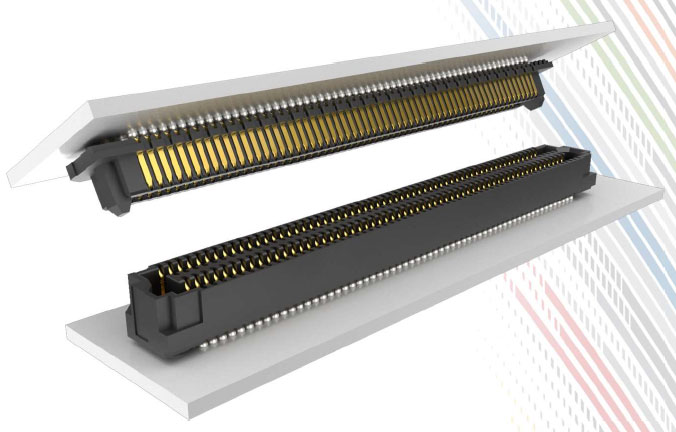

ACCELERATE -ハイスピードコネクタ

Edge Rate® ハイスピード/高密度

• ピッチ: 0.635mm
• 基板間高さ: 5mm
• 極数: 40– 240pin
• 実装: BGA
• 嵌合方向:垂直/ライトアングル(開発中)
• 多列構造(4列)
• 基板幅:5mm
• ケーブル提案可能

SERIES: ADM6/ADF6

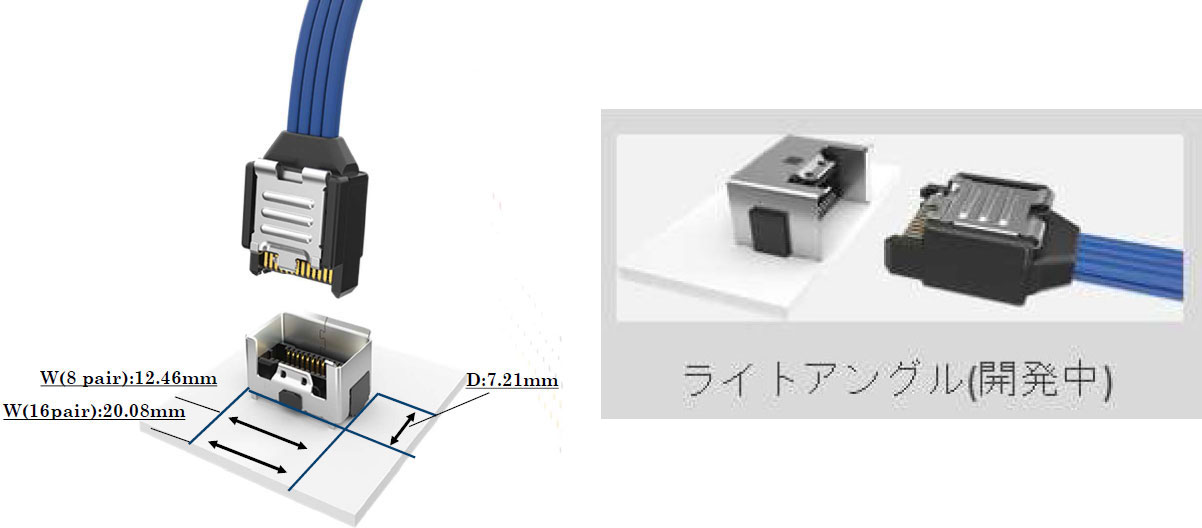

ACCELERATE –ハイスピードハーネスシステム

ACCELERATE ハイスピードハーネス

• ピッチ: 0.635mm
• ケーブルサイズ:AWG32
• 極数: 8/16 pair(ロードマップ:32 pair)
• 実装: SMT
• 嵌合方向:垂直/ライトアングル(開発中)
• 2列構造
• 小型のため省スペース化が実現
• 嵌合:ワンタッチ(挿抜が容易)

SERIES: ARC6/ARF6

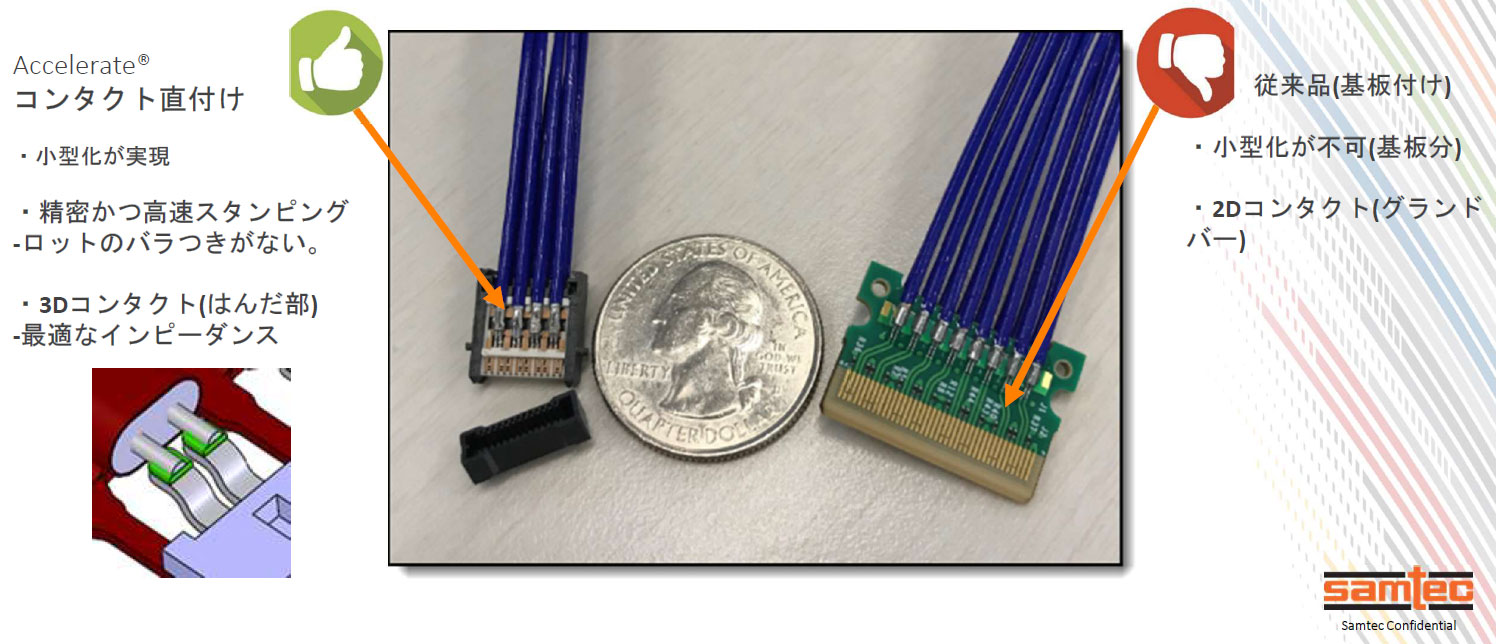

ACCELERATE -ケーブルシステム

コンタクト直付けvs 従来製品(基板付け)
