新製品 ヘラマンタイトン

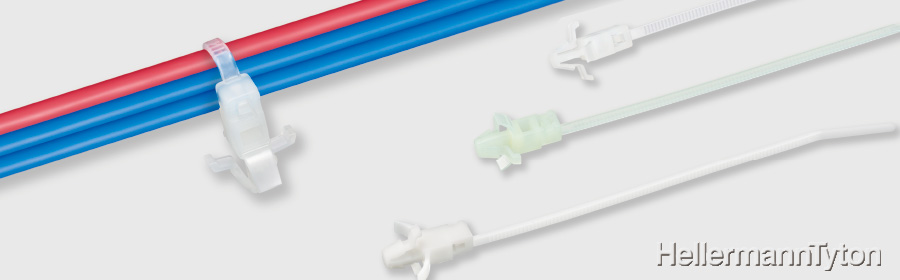

対象穴径φ4.8mm：リリースプッシュマウントタイ
パネルの取付穴に差し込んだ後でも引き抜き（リリース）が可能なプッシュマウントタイ
- パネルや筐体の取付穴に差し込んだ後でも引き抜き（リリース）が可能なプッシュマウントタイです。
- 従来品よりもパネル裏の出代を低減しました。
- リリースレバーと矢じり部を一体化したことで取付穴への差し込み時、リリース時の作業性が向上しました。
製品特長

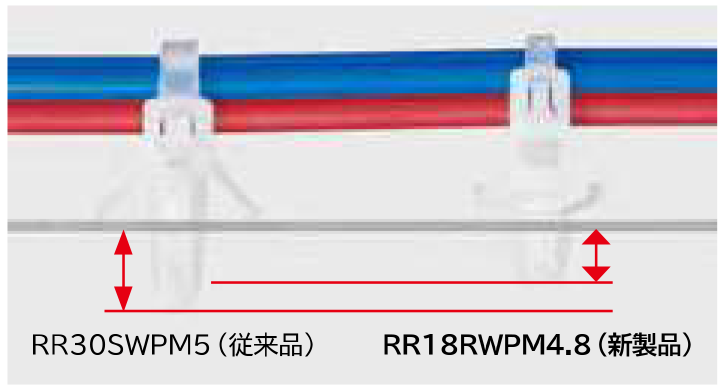

従来品(RR30SWPM5) と比較して出代が約4割低減しています。
矢じり部とリリースレバーが一体化したことで、差し込み時の安定性に優れ、作業性が向上しています。パネルヘワイヤーハーネスを取り付け後も、リリースレバーをつまむことで、簡単にパネルから取り外すことができます。
製品概要
| 付番 | 材質 | グレード | UL難燃グレード （主原料） |
色 | 使用温度範囲 |
|---|---|---|---|---|---|
| なし | 66ナイロン | 標準 | UL94V-2 | 乳白 | -40℃～+85℃ |
| -HS | 耐熱 | UL94V-2 | 薄緑* | -40℃～+110℃ | |
| -V0 | 難燃 | UL94V-0 | 白 | -40℃～+105℃ |
*：温度・湿度で、乳白色から薄青色を経て、薄緑色に変化していきます。
| Article-No. | 型番 | 結束径 φ(mm) |
寸法 | 取付板厚 (mm) |
取付穴径 φ(mm) |
ループ 引張強度 (最小値) N(kgf) |
販売単位(本) | 適用工具 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | 袋 | ケース | |||||||
| 115-00210 | RR18RWPM4.8 | 1.0～20.0 | 109 | 2.5 | 0.5～1.2 | 4.8～5.0 | 100 (10.20) |
100 | 5,000 | EVO7SP MK8 MK8-LT |
| 115-00211 | RR18RWPM4.8-HS | |||||||||
| 115-00212 | RR18RWPM4.8-V0 | |||||||||
