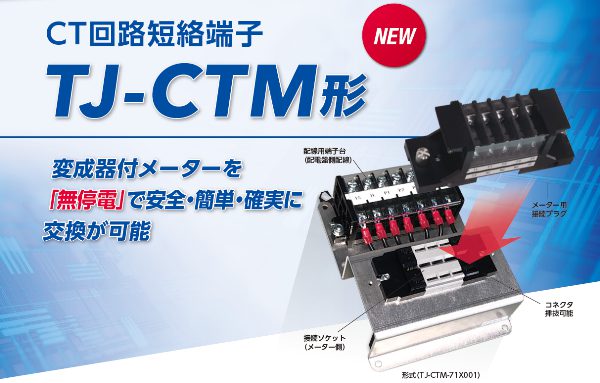

無停電交換ユニット(TJ-CTM形・UPC形)
特長
作業性向上
検定付きの電力量計(変成器付計器5A)を無停電交換することが可能に。
交換スケジュールの調整が容易に。
※検定証印等の有効期間(変成器付 電子式:7年)
安全
プラグを取外すだけでソケット内部のCT回路が自動的に短絡する安全構造を採用。
既設対応可能
既に取付けられている電力量計に対して、追加(後付け)で取付けることが可能。
※事前に寸法確認をお願い致します。
仕様(定格・性能)
項目 | 仕様 | |
---|---|---|
定格絶縁電圧 | AC・DC250V | |
定格通電電流 | 5A | |
最大接続電線 | 1.25mm2 | |
端子ねじサイズ | ソケット、プラグ | M3.5×7 |
端子台 | M4×10 | |
商用周波耐電圧 | AC2000V(1min) | |
雷インパルス耐電圧 | ±4500V(1.2/50μs、3回) | |
短時間電流 | 電流用クリップ間 | AC200A、1sec |
電圧用クリップ-プラグ端子間 | AC500A、1sec | |
使用周囲温度 | -20℃~+50℃ |
