注目製品 TE Connectivity Japan

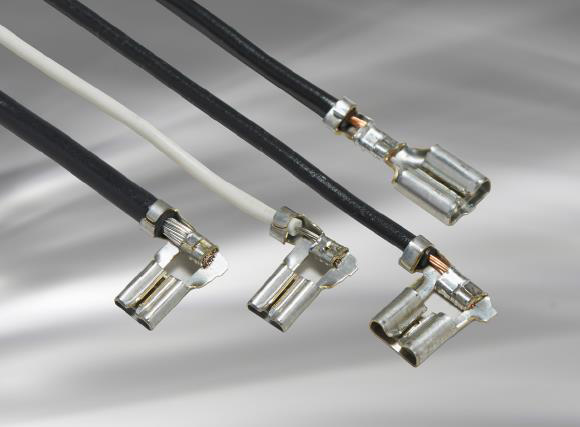

STANDARD FASTON リセプタクル端子

TE Connectivity (TE) はこの度FASTON リセプタクル端子の新しいスタンダードラインをリリース致しました。


本製品は、さまざまな圧着バレル付きのストレートと旗型の各構造になっており、錫めっき真鍮端子および高温ニッケルめっき鋼製端子をラインアップしています。嵌合タブが剪断エッジではなくロールエッジとかみ合うようにできる設計により、低挿入力を可能にしています。Standard FASTON リセプタクルは、最初の嵌合サイクルではなく6回目の嵌合サイクルで性能試験を行い、端子やタブを損傷することなく抜き差しが可能です。StandardFASTON 端子には、新しい2D クリンプが備わっており、お客様は数多くの種類の電線サイズに対応する4つの端子を標準化することが可能です。また、何回にも及ぶ切替えの必要性を減らし、生産性を向上できます。2D Standard FASTON リセプタクルは既存のハウジングと下位互換性があり、F クリンプFASTON リセプタクル用に設計されています。

特長

  • 低挿入力が可能。
  • 端子やタブを損傷することなく抜き差しが可能。
  • 2D クリンプを使用し、在庫および切替え要件を最小化

ターゲットアプリケーション

  • 主要及び小型生活家電製品
  • 自動車及び商用車両
  • HVAC機器
  • パワーツール
  • 芝生および園芸用設備
  • 照明システム

仕様

  • 定格電流: 最大20 A (12AWG)
  • 定格電圧: 600 VAC
  • 温度定格: 125°C(標準)

Standard FASTON Terminal Line Product Launch – September 2018

Part NumberPart Description

2238196-3 FASTON 250 STD REC STR F-CR 18-14 TPBR (250X032)
2238197-3 FASTON 250 STD REC RHFLAG TAB 18-12 TPBR (250X032)
2238198-3 FASTON 187 STD REC STR F-CR 20-16 TPBR (187X032)
2238199-3 FASTON 187 STD REC STR18-16 OR 2X18 TPBR (187X032)
2238200-3 FASTON 187 STD REC RH FLAG TAB20-16 TPBR (187X032)
2238173-3 FAST .250 STD REC STR 2D AWG22-12 TPBR (250X032)
2238171-3 FAST .250 STD REC RHFLG 2D AWG22-12 TPBR (250X032)
2238174-3 FAST .187 STD REC STR 2D AWG24-14 TPBR (187X032)
2238172-3 FAST .187 STD REC RHFLG 2D AWG24-14 TPBR (187X032)
