【XTC-3.5-S1】スプリングロック式端子台に基板用が新発売！
【XTC-3.5-S1】スプリングロック式端子台に基板用が新発売！
一般仕様
| 定格絶縁電圧 | AC DC250V |
|---|---|
| 定格通電電流 | 10A |
| 耐電圧 | AC2000V / 1分間 |
| 絶縁抵抗 | 200MΩ以上（DC500Vメガにて） |
| 周囲温度 | -25°C~+60°C (氷結または結露しないこと) |
| 保存湿度 | -25°C~+60°C (氷結または結露しないこと) |
| 電線むき長さ | 10㎜ |
| 適合電線 | IP2X |
| 保存湿度 | 単線 φ0.5㎜～φ1.3㎜ より線 AWG28-16（0.08㎟～1.5㎟） |
材質
| 本体 | 66ナイロン樹脂（グレー）(UL94V-0) |
|---|---|
| 導電板 | 銅合金（Snメッキ) |
| スプリング | SUS |

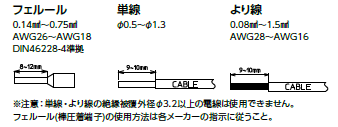

適合電線
海外規格認定品としての定格
| 形式 | 海外規格仕様 | 定格絶縁電圧（V） | 定格通電電流（A） | 適合電線 | ファイルNo.及承認番号 |
|---|---|---|---|---|---|
| XTC-3.5-S1 | UL/cUL仕様定格 | 300V | 10A | AWG28-16(より線・単線) AWG26-18(フェルール |
E113585 |
| TÜV仕様定格 | 250V | 10A | AWG28-16(より線・単線) AWG26-18(フェルール) |
J50207187 |

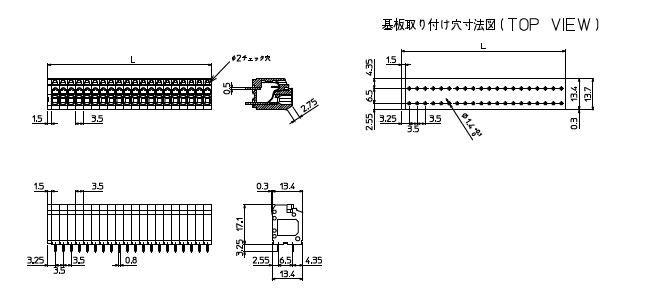

寸法図

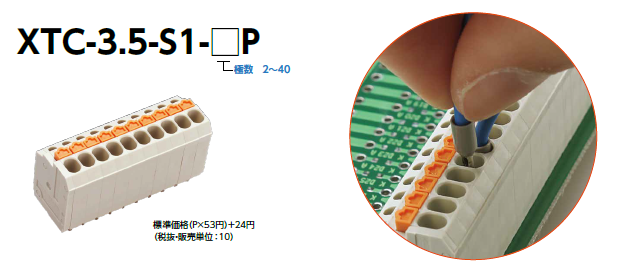

注文形式
寸法表
| 極数P | – | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 端子台全長L | – | 8.5 | 12 | 15.5 | 19 | 22.5 | 26 | 29.5 | 33 | 36.5 | 40 | 43.5 | 47 | 50.5 | 54 | 57.5 | 61 | 64.5 | 68 | 71.5 |
| 質量g | – | 2.4 | 3.4 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 9.4 | 10.4 | 11.4 | 12.4 | 13.4 | 14.4 | 15.4 | 16.4 | 17.4 | 18.4 | 19.4 | 20.4 |
| 極数P | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| 端子台全長L | 75 | 78.5 | 82 | 85.5 | 89 | 92.5 | 96 | 99.5 | 103 | 106.5 | 110 | 113.5 | 117 | 120.5 | 124 | 127.5 | 131 | 134.5 | 138 | 141.5 |
| 質量g | 21.4 | 22.4 | 23.4 | 24.4 | 25.4 | 26.4 | 27.4 | 28.4 | 29.4 | 30.4 | 31.4 | 32.4 | 33.4 | 34.4 | 35.4 | 36.4 | 37.4 | 38.4 | 39.4 | 40.4 |
