AMPMODU MTEコネクタ

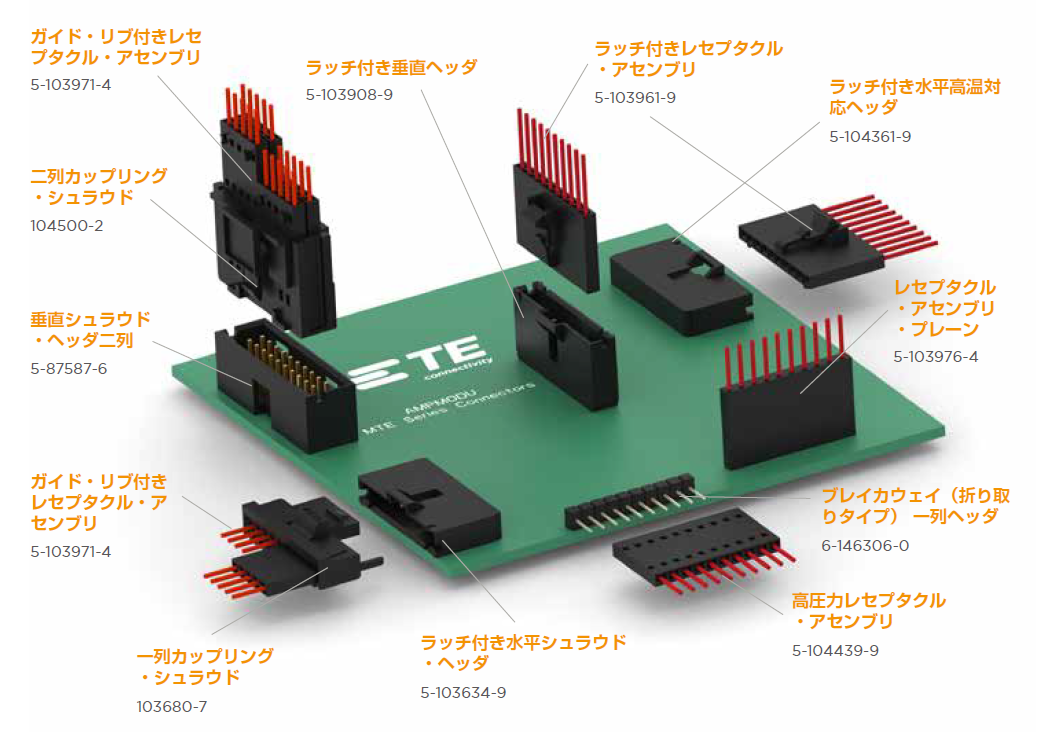

AMPMODU MTE 相互接続システム

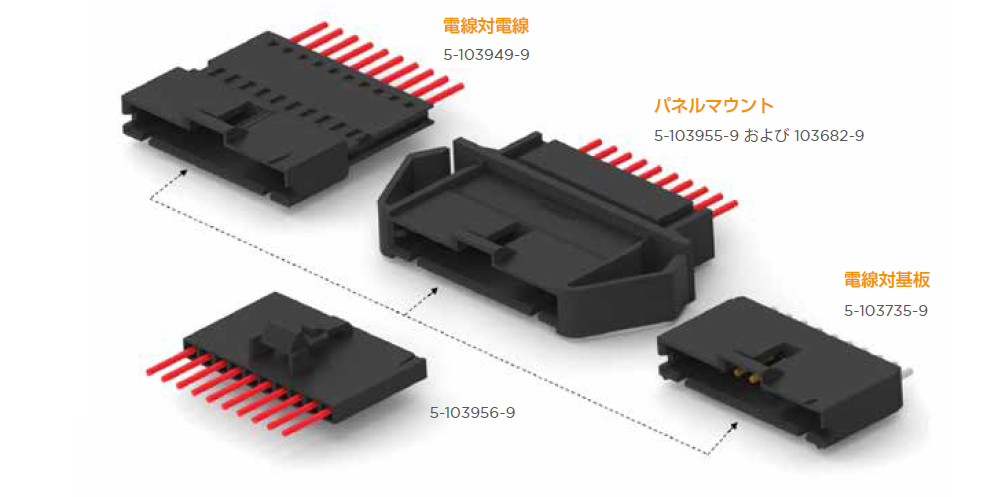

TE Connectivity（TE）社のAMPMODU MTE相互接続システムは、電線対基板および電線対電線の用途に利用されており、コンピュータ、コピー機、商用プリンタ、電化製品、医療機器、自動車制御類といったさまざまな電子機器類に採用されています。
結線方法は、お客様のニーズに合わせて圧接式（IDC）または圧着式の両方に対応しています。
メリットと特性
- ラッチによる極性をもったデザイン
- 一列タイプレセプタクルを二段重ねることで
二列レセプタクルとして使用することも可能 - メッキは3種類
- スエッジ付きピンでPCBへの保持力を向上
- SMT対応品もあり
- 2~25極をラインナップ
用途
- 医療機器
- 自動車制御類
- コピー機
- 電化製品
- 商用プリンタ
- 自動販売機
- コンピュータ
- 計装および試験装置
- 遠隔通信
- 保管機器
製品/用途に関する仕様
- 製品の仕様：
108-25034（標準製品）
108-25034-2（表面実装製品） - 取付適用規格：114-25026
- 使用温度：-65°~+105°C
- 電流：最大3アンペア（中空での単極あたり）
圧接式（IDC）vs. 圧着式
IDC
- 大量生産における結線作業時の工数削減
- コンタクトはハウジングに固定済み
- 自動化
- 圧着ヘッダとも嵌合可能
圧着式
- 中程度の生産におけるコスト効果
- 多くの電線サイズに柔軟に適応
- マニュアルアッセンブリ可能
- 圧接ヘッダとも嵌合可能
レセプタクル・アセンブリ
IDC レセプタクル
| 製品タイプ | 製品画像 | 極数 | 電線サイズ (AWG) |
メッキ | ||
|---|---|---|---|---|---|---|
| 15 µ” 金 | 30 µ” 金 | マット仕上げスズ | ||||
| MTE レセプタクル ・アセンブリ |
 |
2 | 22-26 | 5-103957-1 | 5-103958-1 | 5-103956-1 |
| 3 | 5-103957-2 | 5-103958-2 | 5-103956-2 | |||
| 4 | 5-103957-3 | 5-103958-3 | 5-103956-3 | |||
| 5 | 5-103957-4 | 5-103958-4 | 5-103956-4 | |||
| – | … | … | … | |||
| 25 | 7-103644-4 | 7-103734-4 | 7-103645-4 | |||
| 2 | 26-30 | 5-103960-1 | 5-103961-1 | 5-103959-1 | ||
| 3 | 5-103960-2 | 5-103961-2 | 5-103959-2 | |||
| 4 | 5-103960-3 | 5-103961-3 | 5-103959-3 | |||
| 5 | 5-103960-4 | 5-103961-4 | 5-103959-4 | |||
| – | … | … | … | |||
| 25 | 7-103640-4 | 7-103897-4 | 7-103641-4 | |||
ショート・ポイント・レセプタクルコンタクト
| 製品タイプ | 製品画像 | 接点メッキ | 電線サイズ (AWG) | リール | ルーズ・ピース |
|---|---|---|---|---|---|
| 圧着式ショート・ポイン トコンタクト |
 |
15 µ” 金 | 20-24 | 104479-9 | 1-104479-2 |
| 30 µ” 金 | 1-104479-0 | 1-104479-3 | |||
| マット仕上げスズ | 104479-8 | 1-104479-1 | |||
| 15 µ” 金 | 22-26 | 1-104480-2 | 1-104480-5 | ||
| 30 µ” 金 | 1-104480-3 | 1-104480-6 | |||
| マット仕上げスズ | 1-104480-7 | 1-104480-4 | |||
| 15 µ” 金 | 28-32 | 1-104481-0 | 1-104481-2 | ||
| 30 µ” 金 | 1-104481-1 | 1-104481-3 | |||
| マット仕上げスズ | 5-104481-2 | 5-104481-6 |
MTE レセプタクル・ハウジング
| 製品タイプ | 製品画像 | 極数 | PN |
|---|---|---|---|
| ワイヤ・ レセプタクル・ ハウジング |
 |
2 | 104257-1 |
| 3 | 104257-2 | ||
| 4 | 104257-3 | ||
| 5 | 104257-4 | ||
| – | … | ||
| 25 | 2-104257-4 |
ヘッダー
IDC ヘッダ
| 製品タイプ | 製品画像 | 極数 | 電線サイズ (AWG) |
メッキ | ||
|---|---|---|---|---|---|---|
| 15 µ” 金 | 30 µ” 金 | マット仕上げスズ | ||||
| MTE ピン・アセンブリ |  |
2 | 22-26 | 5-103945-1 | 5-103946-1 | 5-103944-1 |
| 3 | 5-103945-2 | 5-103946-2 | 5-103944-2 | |||
| 4 | 5-103945-3 | 5-103946-3 | 5-103944-3 | |||
| 5 | 5-103945-4 | 5-103946-4 | 5-103944-4 | |||
| – | … | … | … | |||
| 25 | 7-103660-4 | 7-103893-4 | 7-103661-4 | |||
| 2 | 26-30 | 5-103948-1 | 5-103949-1 | 5-103947-1 | ||
| 3 | 5-103948-2 | 5-103949-2 | 5-103947-2 | |||
| 4 | 5-103948-3 | 5-103949-3 | 5-103947-3 | |||
| 5 | 5-103948-4 | 5-103949-4 | 5-103947-4 | |||
| – | … | … | … | |||
| 25 | 7-103658-4 | 7-103894-4 | 7-103659-4 | |||
クリンプ・ピン・レセプタクルコンタクト
| 製品タイプ | 製品画像 | 極数 | 電線サイズ (AWG) | リール | ルーズ・ピース |
|---|---|---|---|---|---|
| 圧着式ピンコンタクト |  |
15 µ” 金 | 22-26 | 5-104505-4 | 5-104505-5 |
| 30 µ” 金 | 5-104505-6 | 5-104505-7 | |||
| マット仕上げスズ | 5-104505-2 | 5-104505-3 | |||
| 15 µ” 金 | 28-32 | 5-104506-4 | 5-104506-5 | ||
| 30 µ” 金 | 5-104506-6 | 5-104506-7 | |||
| マット仕上げスズ | 5-104506-2 | 5-104506-3 |
MTE クリンプ・ピン・ハウジング
| 製品タイプ | 製品画像 | 極数 | PN |
|---|---|---|---|
| MTE クリンプ・ピン・ ハウジング |
 |
2 | 103653-1 |
| 3 | 103653-2 | ||
| 4 | 103653-3 | ||
| 5 | 103653-4 | ||
| – | … | ||
| 25 | 2-103653-4 |
一列レセプタクルと嵌合する AMPMODU MTE 製品

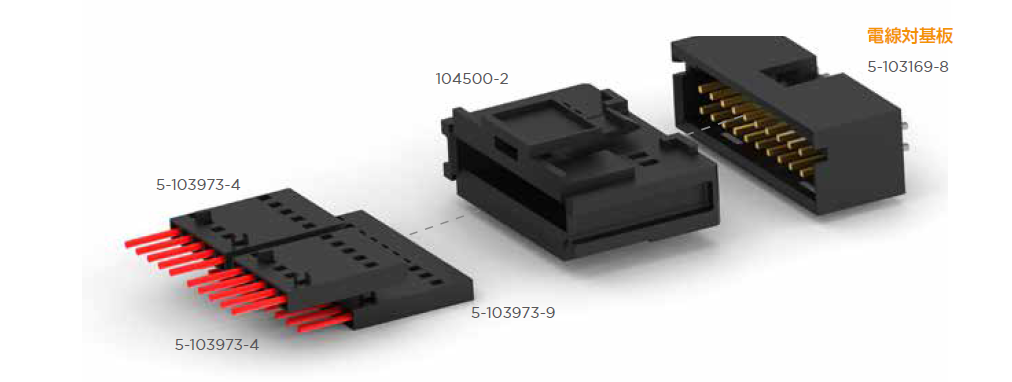

二列レセプタクルと嵌合する AMPMODU MTE 製品

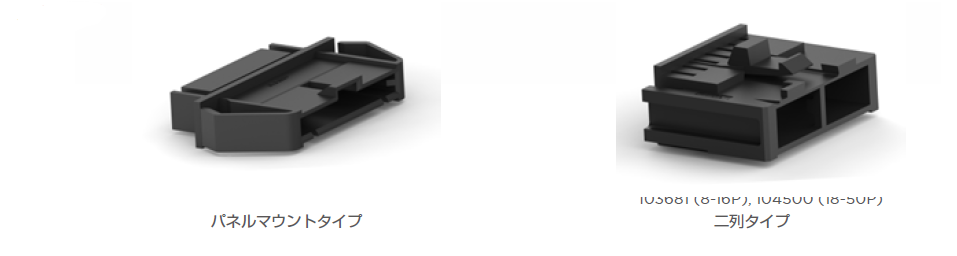

ハウジング

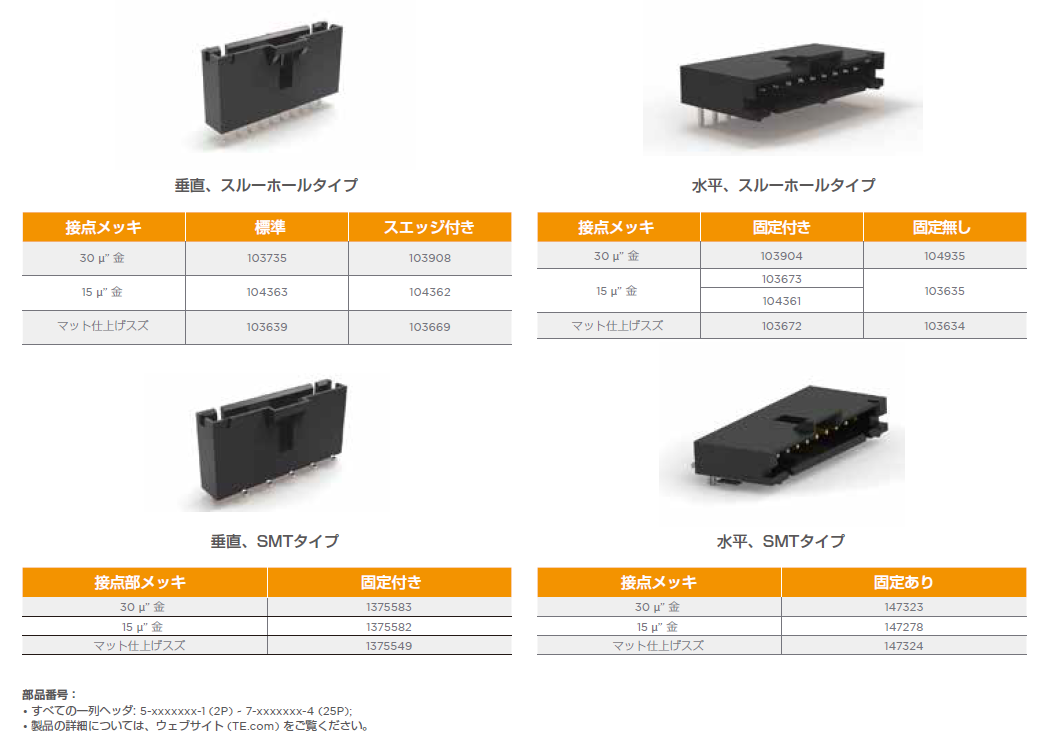

一列PCBヘッダ

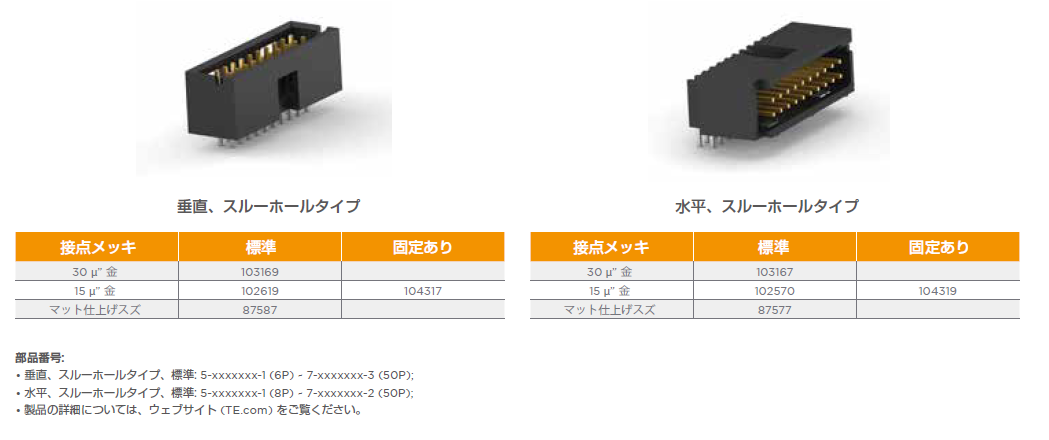

二列、PCBヘッダ
応用ツール
| AMPMODU MTE 部品番号 | ツール部品番号 | ツールの説明 | 作業指示書 |
|---|---|---|---|
| すべてのレセプタクル・アセンブ リ部品番号を以下に示します。 |
58074-1 | マニュアル・ピストル・グリップ | 408-6790 |
| 58075-1 | 空気圧式ピストル・グリップ | 408-6789 | |
| 58338-1 | ベンチ実装空気圧式パワー・アセンブリ | 408-9393 | |
| 931800-1 | IDC電力装置 | 409-5746 | |
| 58336-1 | MTEモジュール式ヘッド | 408-9359 |
- AMPMODU MTE コネクタの電流定格(A)と電圧要件は？
中空での単一コンタクトで3A、267V（作動電圧） - 適用電線サイズのバリエーションは？
IDCタイプ：AWG#22-#30 AWG、圧着タイプ：AWG#20-#32 - 利用可能な極数は？
2-25極、二列カップリング・シュラウドでは8-50極 - ピッチサイズは？
2.54mm ピッチ、列間2.54mm（2.54×2.54mm モジュール） - 嵌合方向は？
1列、2列共に水平、垂直 - 使用温度は？
-65˚C ~ +105˚C - 考慮するべき環境条件は？
TE製品仕様書108-25034、108-25034-2（MTE表面実装製品）、108-1472および108-1472-1（ショート・ポイント）
