新製品 新電元工業

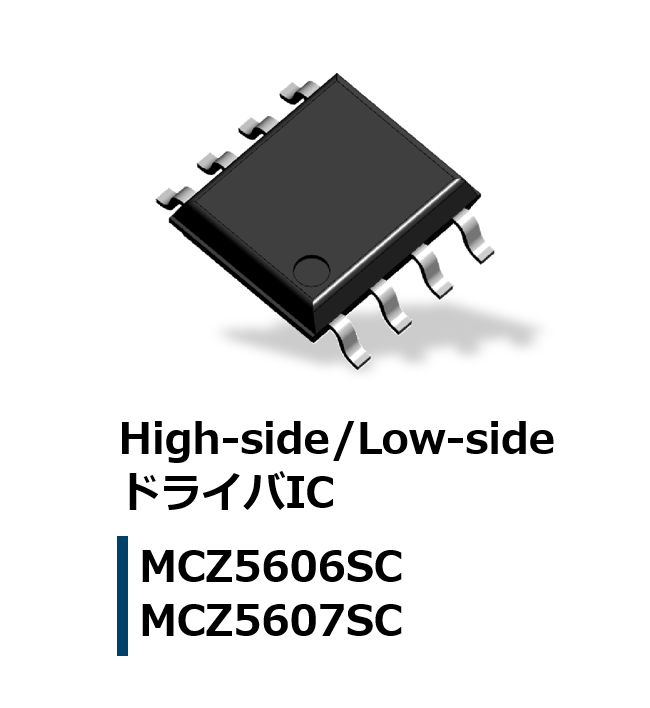

622V耐圧のHigh-side/Low-sideドライバICを発売~インバータ回路、AC/DC、DC/DC電源など幅広い用途で機器の小型化に貢献~
新電元工業株式会社は、High-side/Low-sideドライバIC「MCZ5606SC/MCZ5607SC」を発売しました。近年、需要が高まっているスティック掃除機、パワーツール、電動自転車などのバッテリー搭載機器には小型・軽量化や省エネ化が求められています。これらの機器に搭載される三相ブラシレスモータなどの省エネ化に不可欠なインバータ回路にも小型・軽量化が求められます。
また、世界的に稼働台数が増えるエアコンの省エネ化において、室外機ファンモータのインバータ化が旺盛となっています。本製品は622V耐圧の素子を内蔵した2入力・2出力のHigh-side/Low-sideドライバICです。インバータ回路などで使われるMOSFET・IGBTの直接駆動が可能であり、駆動回路における部品点数の削減ができますので、機器の小型・軽量化に貢献します。
また、同時オン防止機能、低電圧保護回路(UVLO)を搭載していますので、安全性の高いスイッチング素子制御を実現します。
また、世界的に稼働台数が増えるエアコンの省エネ化において、室外機ファンモータのインバータ化が旺盛となっています。本製品は622V耐圧の素子を内蔵した2入力・2出力のHigh-side/Low-sideドライバICです。インバータ回路などで使われるMOSFET・IGBTの直接駆動が可能であり、駆動回路における部品点数の削減ができますので、機器の小型・軽量化に貢献します。
また、同時オン防止機能、低電圧保護回路(UVLO)を搭載していますので、安全性の高いスイッチング素子制御を実現します。
特長
- ハイサイドフローティング電圧622V
- 出力電流(Source/Sink):220mA/450mA
- ロジック入力電圧3.3V、5V対応可
- Vcc定格:22V
- 同時ON防止機能搭載
- 低電圧保護回路(UVLO)を搭載
用途例
- スティック掃除機
- パワーツール
- 電動アシスト自転車
- エアコン/給湯機器室外機用ファンモータ
- 各種用途のハーフブリッジ回路の駆動部
参考回路例(MCZ5606SCの例)
等価回路図
製品仕様
項目 | MCZ5601SC | MCZ5606SC
新製品 |
MCZ5607SC
新製品 |
|
---|---|---|---|---|
ハイサイドフローティング電圧 | 600V | 622V | 622V | |
VCC電圧 | 22V | 22V | 22V | |
出力電流 | SOURCE | 400mA | 220mA | 220mA |
SINK | 400mA | 450mA | 450mA | |
ton | 210ns | 240ns | 240ns | |
toff | 195ns | 270ns | 270ns | |
tr | 33ns | 75ns | 75ns | |
tf | 30ns | 30ns | 30ns | |
Package | SOP8J | SOP8J | SOP8J | |
同時ON防止機能 | あり | あり | あり | |
入力数 | 2 | 2 | 2 | |
出力数 | 2 | 2 | 2 | |
端子配列 | ① | ① | ② |
外形寸法図
端子配列
端子配列①
端子番号 | 端子名 | 端子説明 |
---|---|---|
1 | VCC | 電源端子 |
2 | IN1 | 入力端子1 |
3 | IN2 | 入力端子2 |
4 | GND | GND端子 |
5 | LO | ドライバ2 出力端子 |
6 | VS | ドライバ1 基準端子 |
7 | HO | ドライバ1 出力端子 |
8 | VB | ドライバ1 電源端子 |
端子配列②
端子番号 | 端子名 | 端子説明 |
---|---|---|
1 | IN1 | 入力端子1 |
2 | IN2 | 入力端子2 |
3 | VCC | 電源端子 |
4 | GND | GND端子 |
5 | LO | ドライバ2 出力端子 |
6 | VS | ドライバ1 基準端子 |
7 | HO | ドライバ1 出力端子 |
8 | VB | ドライバ1 電源端子 |
