新製品 TE Connectivity Japan

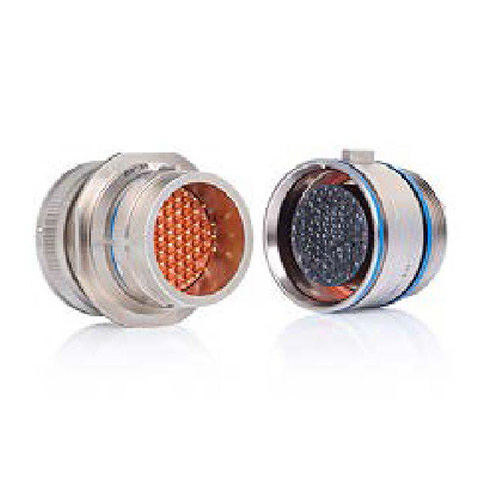

DEUTSCHBAS 9シリーズコネクタ
DEUTSCHBAS 9
シリーズコネクタ
過酷な航空、防衛、宇宙分野での高い信頼性
挿抜回数500回、最大1500サイクルまでのバリエーションあり
ブラインド・メイティングに対応したプッシュプル・ロックシステム
TE Connectivity(TE)は、高性能・高信頼性を実現するDEUTSCH DBASシリーズ9のコネクタをリリース致しました。本製品は、ブラインド・メイティングに対応したプッシュプル・ロックシステムを備えています。豊富なシェルタイプとアクセサリ、インサート配列(38999シリーズIII)、複数の表面仕上げオプションを用意しており、カスタム対応についても別途ご相談いただけます。
アプリケーション
- 火工品用途、EMIシールド、デッド・フェース・システム、バス1553、高速、高周波
ターゲット・マーケット
- 航空
- 防衛
- 宇宙
KEY BENEFITS
接続信頼性
- ブラインド・メイティング対応のロックシステム
- リーディングクリップにより、必要に応じた偶発的な抜けを防止。
- インターフェイスと個別のワイヤのシーリング
豊富なバリエーションとアクセサリ
- モバイルおよび「ラック&パネル」プラグ、堅牢なランヤード付きプラグ
- シーリング・リセプタクルとフィードスルー
- コンタクトサイズ8~22の着脱式。圧着、はんだ、基板タイプ
- セイバー、保護キャップ、ダミーレセプタクル
規格・仕様
- 規格 SAE/AS81703 Series III
- UTEモデル93422HE 311
- MIL-DTL 38999
機械的特性
-
- 耐久性:挿抜回数500回
最大1500回対応タイプもあり
- 耐久性:挿抜回数500回
環境
- 仕様温度範囲: -55°C~+200°C
Part Number | Part Description | 利用可能なサンプル (Yes/No/Planned) |
---|---|---|
ZPF000000000105822 | DBAS 970-09-35 SN | No |
ZPF000000000207035 | DBAS 970-09-35 PN 059 | No |
ZPF000000000207032 | DBAS 974-09-35 PN 059 | No |
ZPF000000000207038 | DBAS 976-09-35 SN 059 | No |
ZPF000000000207041 | DBAS 978-09-35 SN 059 | No |
ZPF000000000140901 | DBAS 970-17-35 SN | No |
ZPF000000000201008 | DBAS 970-17-35 PN 1A | No |
ZPF000000000206954 | DBAS 974-17-35 SN | No |
ZPF000000000201009 | DBAS 974-17-35 PN 1A | No |
ZPF000000000201011 | DBAS 976G 17-35 SN 1A | No |
ZPF000000000201012 | DBAS 978G 17-35 SN 1A | No |
ZPF000000000206121 | DBAS 979G 17-35 PN | No |
ZPF000000000201013 | DBAS 979G 17-35 SN 1A | No |
ZPF000000000206773 | DBAS 974-23-35 SN 059 | No |
ZPF000000000206769 | DBAS 974-23-55 SN 059 | No |
ZPF000000000014116 | DBAS 974-23-55 PN | No |
ZPF000000000207149 | DBAS 970-25-04 PN 059 | No |
ZPF000000000207152 | DBAS 974-25-04 PN 059 | No |
ZPF000000000202463 | DBAS 974-25-04 SN 1A | No |
ZPF000000000207155 | DBAS 976-25-04 SN 059 | No |
ZPF000000000202464 | DBAS 978-25-04 PN 1A | No |
ZPF000000000014121 | DBAS 976G 25-04 PN-A5767 | No |
ZPF000000000205165 | DBAS 978G 25-04 PN 1A | No |
ZPF000000000207164 | DBAS 978G 25-04 SN 059 | No |
ZPF000000000109276 | DBAS 970-25-35 PN | No |
ZPF000000000106905 | DBAS 970-25-35 SN | No |
