新製品 ワゴジャパン（WAGO）
WFRシリーズ 直列結線 タイプ インラインスプライシングコネクタ
インラインスプライシングコネクタ すべての電線タイプを工具なしで接続
インラインスプライシングコネクタ 型番221-2411
- 単線、IV7本より線、可とうより線をストレート接続
- スリムなデザインにより、狭い場所でも使用可能
- レバー操作で結線・離線が簡単 – 工具不要
- アクセサリのマウンティングキャリアを使用して、複数個並べて固定可能
- WFR シリーズの直列結線タイプ
仕様
| 型番 | 221-2411 | ||
|---|---|---|---|

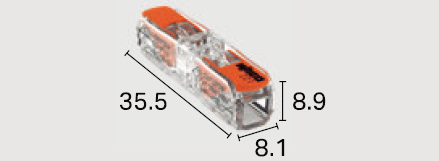

| 寸法 (mm) |  |
||
| カラー | ハウジング:透明, レバー:オレンジ | ||
| 販売単位 | 1箱 (60 個入) | ||
| 認証 | EN 60998 | 適合電線サイズ | 0.2 ~ 4 mm2 (単線) |
| 0.2 ~ 2.5 mm2 (IV7本より線) | |||
| 0.2 ~ 4 mm2 (可とうより線) | |||
| 定格電流 | 32 A | ||
| 定格電圧 | 450 V | ||
| UL 486C | 適合電線サイズ | AWG 20 ~ 14 (単線) | |
| AWG 18 ~ 14 (IV7本より線, 可とうより線) | |||
| 定格電流 | 20 A | ||
| 定格電圧 | 600 V | ||
| PSE JET | 適合電線サイズ | Φ1.6, Φ2.0 mm (単線) | |
| 定格電流 | 20 A | ||
| 定格電圧 | 300 V | ||

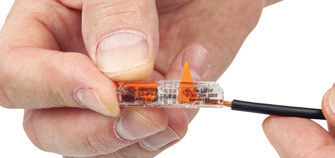

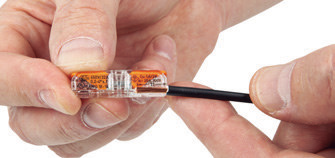

結線方法

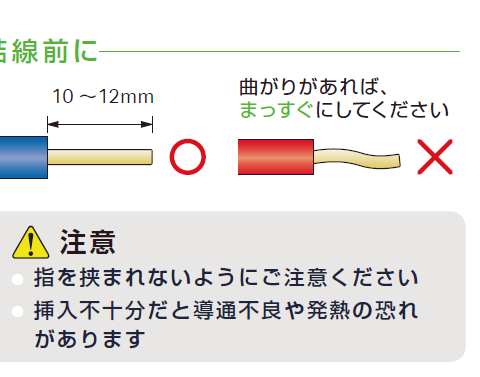

・10 ～ 12 mm にむき出した電線を差し 込みます
アクセサリ

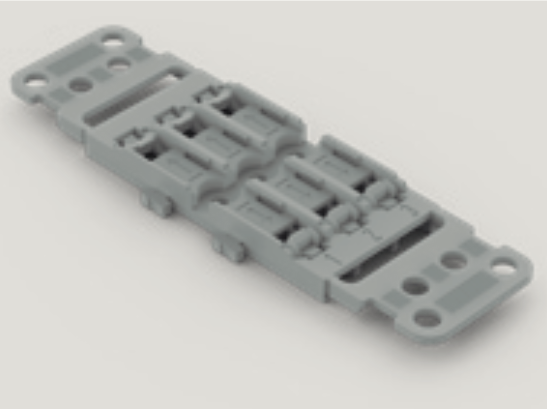

| マウンティングキャリア, ストレーンリリーフ付き | |||
|---|---|---|---|
 |
|||
| ねじ固定用 | スナップインマウンティングフット付き | ||
 |
 |
||
| 1個用 | 221-2501 | 1個用 | 221-2511 |
| 2個用 | 221-2502 | 2個用 | 221-2512 |
| 3個用 | 221-2503 | 3個用 | 221-2513 |
| 4個用 | 221-2504 | 4個用 | 221-2514 |
| 5個用 | 221-2505 | 5個用 | 221-2515 |
| マウンティングキャリア、ストレーンリリーフなし | |||
|---|---|---|---|
 |
|||
| ねじ固定用 | スナップインマウンティングフット付き | ||
 |
 |
||
| 1個用 | 221-2521 | 1個用 | 221-2531 |
| 2個用 | 221-2522 | 2個用 | 221-2532 |
| 3個用 | 221-2523 | 3個用 | 221-2533 |
| 4個用 | 221-2524 | 4個用 | 221-2534 |
| 5個用 | 221-2525 | 5個用 | 221-2535 |
| 型番 | 製品説明 | |||
|---|---|---|---|---|
| 209-120 | マウンティングフット | DIN 35 レール用 | スナップインマウンティングフット付き マウンティングキャリア用 |
6.4 mm 幅 |
| 209-119 | 取り付けねじ | マウンティングフット(209-120)用 | ||
| 209-123 | ねじ付きマウンティングフット | DIN 35 レール用 | ねじ固定用マウンティングキャリア用 | 6.4 mm 幅 |
| 209-1115 | マウンティングフット | DIN 15 レール用 | スナップインマウンティングフット付き マウンティングキャリア用 |
6.4 mm 幅 |
| 209-1116 | ねじ付きマウンティングフット | DIN 15 レール用 | ねじ固定用マウンティングキャリア用 | 6.4 mm 幅 |
コネクタ取付方法
マウンティングキャリアの取付位置の少し手前にコネクタを置き、スライドさせてカチッと収まるまではめ込みます
固定した状態で、離結線できます
使用方法
サイドのラッチ機構により、マウンティングキャリアを自由に組み合わせることができます
使用方法

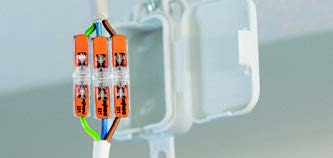

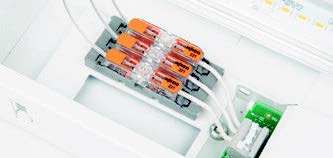

吊天井内の照明接続
建物や産業用途におけるストレート接続
ラウドスピーカーシステムの接続
ラボ回路/試験設備での接続

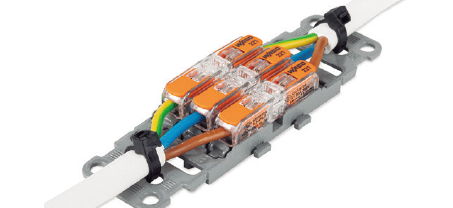

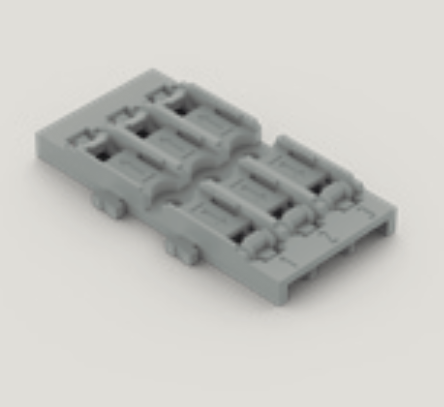

ストレーンリリーフ付きマウントキャリア
電線を固定し、電線の引張荷重を軽減
使用例
マウントキャリアの固定方法

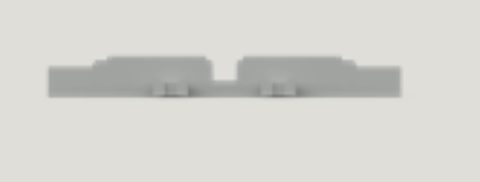

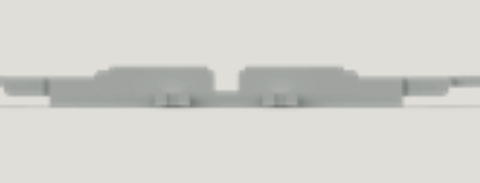

ねじ取り付け

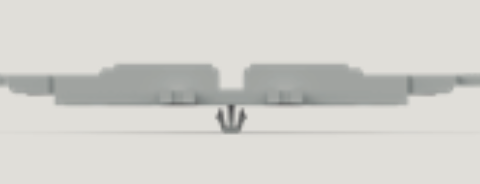

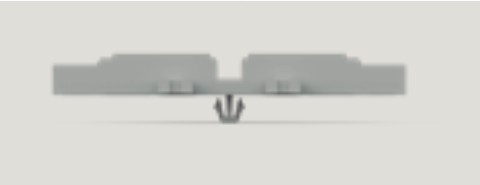

スナップインフット取り付け
DINレール取り付け (要オプション)
