パワートリプルロック(PTL)コネクタ

POWER TRIPLE LOCK

3つのロックシステムにより接続を確保
キャップ及びプラグハウジングのラッチング機構に加え、オプションのCPA ‒ コネクタ位置保証機構TPA ‒ ダブルロック・プレートをご用意しました。

4種類のキーイングとカラーオプション
嵌合時に、抜け防止リブにより、「カチッ」と鳴る嵌合音を確認可能です。

3種類のハウジング
スタンダードタイプ(105°C対応)高温度タイプ(150℃対応)グローワイヤ対応タイプ

POWER TRIPLE LOCKコネクタシステムは電源と信号のより多くのアプリケーションに対応できるよう開発。本製品には、お客様の機器性能を最大限発揮できるよう下記の特長を新たに兼ね備えています。

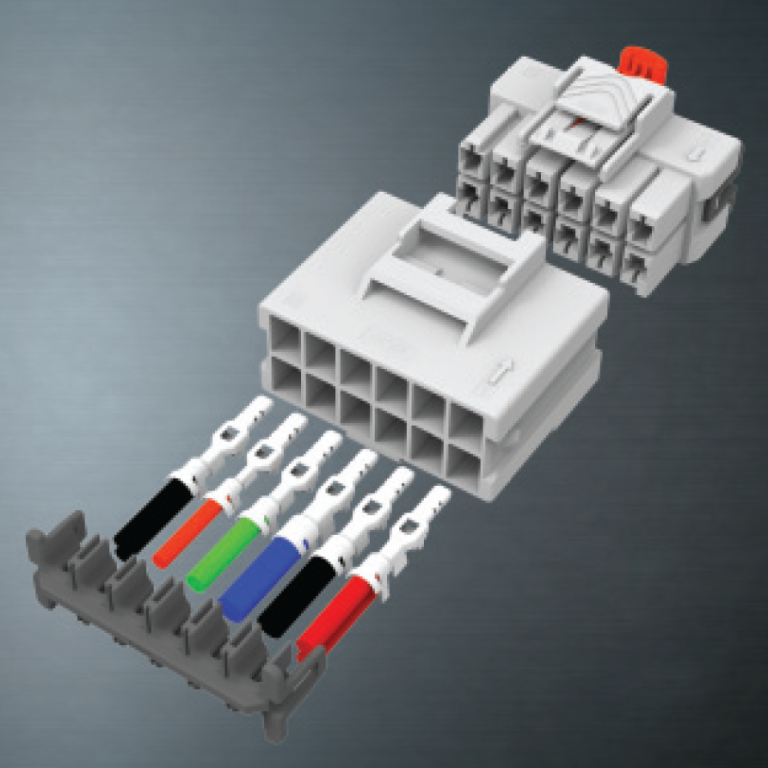

3つのロックシステム

  • キャップハウジングへプラグハウジングを挿入時に、ラッチの嵌合音を確認可能であり、リブはラッチで囲まれているため、電線がラッチの下でからまるのを防ぎます。
  • オプションのCPA (コネクタ位置保証機構)により、嵌合したハウジングが誤抜去されるのを防止します。
  • オプションのTPA (ダブルロック・プレート)により、端子がハウジング内に確実に挿入され、挿入した端子の抜けを防止します。

POWER TRIPLE LOCKコネクタシステムは3種類のハウジングをご用意しており、キーイングとカラーのコーディングにより現場の組立工程に於ける誤嵌合を防止します。

  • スタンダードタイプ(105°C対応) ‒ ナチュラル、パープル、ブルー、イエロー
  • 高温度タイプ(150℃対応) ‒ ライトグレー
  • グローワイヤ対応タイプ‒ ダークグレー、ブラウン、グリーン、オレンジ

小型(6mmピッチ)且つ機能的な設計を追求した高性能なPOWER TRIPLE LOCKコネクタシステム。

POWER TRIPLE LOCKコネクタシステムは、フリーハンギングタイプやパネル取付型のレセプタクルからプリント基板用ピンヘッダーなどの製品まで、お客様の設計ニーズにお応えすべく、幅広い製品ラインアップを取り揃えております。

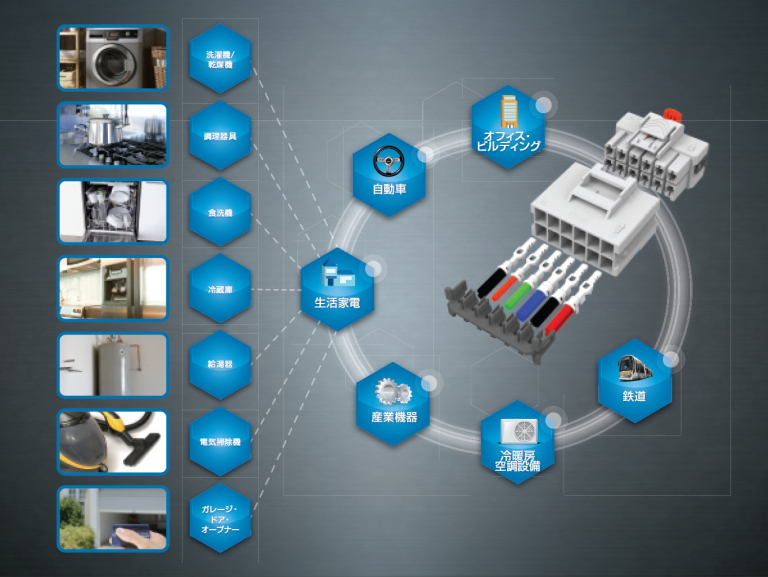

POWER TRIPLE LOCKコネクタシステムは、以下の多くのアプリケーションで使用可能です。

生活家電
– 冷蔵庫
– 食洗機
– 洗濯機・乾燥機
– 調理器具
– 給湯器
– 電気掃除機
– ガレージ・ドア・オープナー
自動車
オフィス・ビルディング
冷暖房空調設備
産業機器
鉄道

アプリケーション


電気的特性

  • 定格電圧:600V AC/DC
  • 定格電流:最大20 A

機械的特性

  • 極数:
  • 一列タイプ:2、3、4、5
  • 二列タイプ:2×3、2×4、2×5、2×6極
  • 三列タイプ:3×3、3×4、3×5
  • ピッチ:6.0 mm
  • グリッド間:8.1 mm
  • 使用温度範囲:
  • スタンダードタイプ:-55℃~105℃
  • 高温度タイプ:-55℃~150℃

仕様

  • 製品規格:108-106118
  • 取付適用規格:114-106118

適用電線範囲

  • 12 AWG (3.3mm2 )
  • 14 AWG (2.1mm2 )
  • 16-20 AWG (1.27-0.56mm2 )
  • 22 AWG (0.34mm2 )
  • 2×18 AWG (0.82mm2 )
  • 2×20 AWG (0.56mm2 )

材料

  • ハウジング:UL 94V-0
  • PBTスタンダード(105℃)
  • 高温度タイプ(150℃)
  • グローワイヤ(750℃難燃タイプ)
  • 端子:銅合金(錫めっき)

スタンダード

    UL認証:E28476
