ナノRF オプティカル ハイブリッドモジュール

• モジュール式の構造により、小型なサイズで密度や速度を大幅に向上させることが可能。
• バックプレーン側にはフローティング機構インサートには、NanoRFコンタクトと光学マウントを搭載。
• アライメント機能により、スタブのない確実な嵌合を実現。

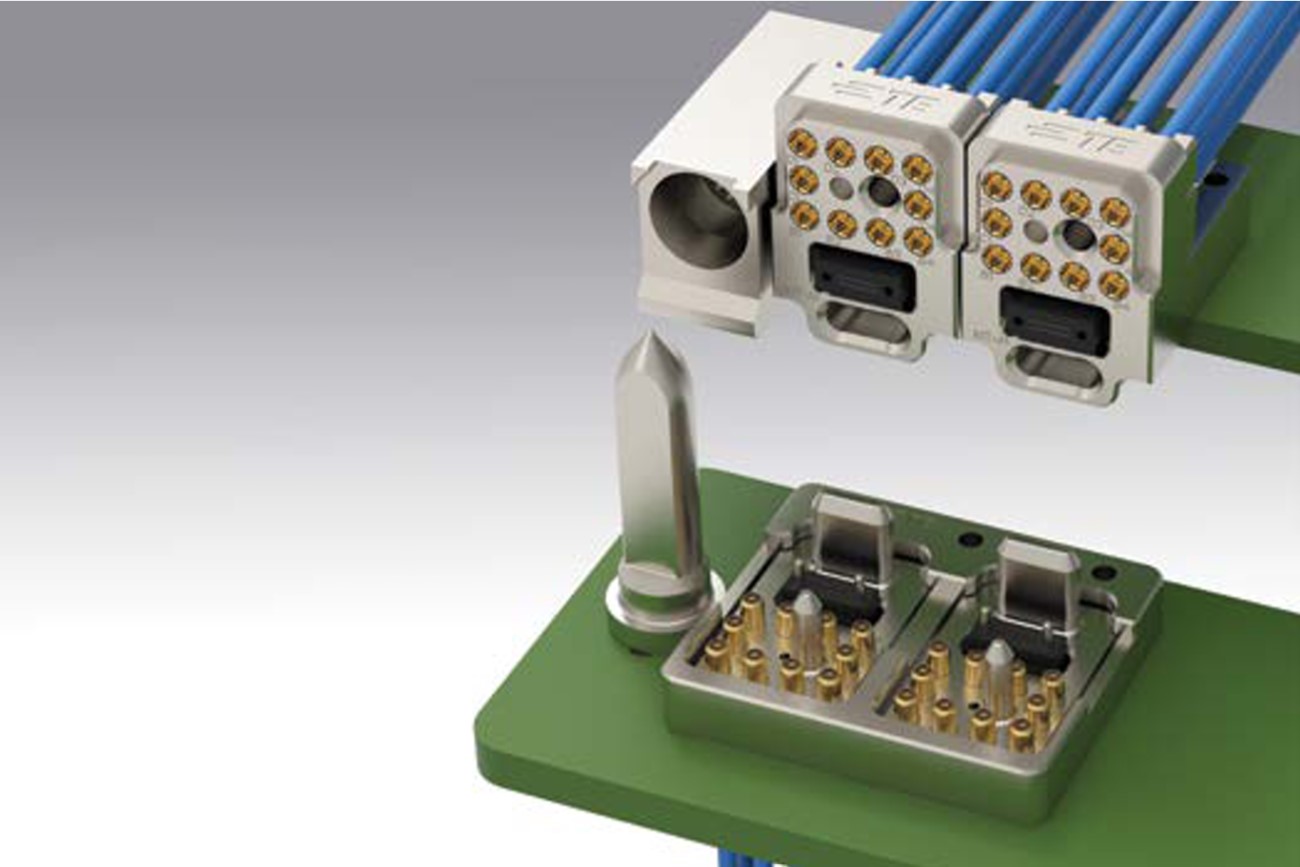

TE Connectivity (TE) ナノRFハイブリッドモジュールは、バックプレーン内のフローティング・インサートとガイド機能を活用し、コンタクトを装着する前にあらかじめ整列させることで、損傷の可能性を低減します。本製品は、VPXベースの組み込みコンピューティングシステム用の共通のコネクタモジュールで、高密度なRFおよび光接続を提供します。

アプリケーション

• レーダー
• 電子戦
• ミサイル誘導
• タクティカルコミュニケーション

ターゲット・マーケット

• グラウンド・ディフェンス
• ミサイル防衛
• C5ISR

共通嵌合インターフェース

• CableMTおよびEdge Mountトランシーバーに対応し、お客様のモジュール性やオプションの追加を可能にします。
• VITA 65.0および65.1に追加された複数のスロットプロファイルとコネクタモジュールは、VPXハードウェアサプライヤー間の相互運用性を可能にし、強固なサプライチェーンを実現

材料

• ベースカード、メザニンエッジマウント、ケーブルの各オプションを用意。

製品規格

• NanoRF製品規格: 108-163006
• NanoRF 試験報告書: 501-134076
• NanoRF取扱説明書: 408-163016

電気

• 定格最大周波数：85GHz
• 絶縁、ケーブル対ケーブル。
  90 dB（27～40 GHz
  100 dB（3～27 GHz
  30〜3GHzで120dB
  3〜30MHzで140dB
• 基板終端部の影響を含む、試験時のケーブル対エッジ
• EIA 364-90メソッドBによるテスト
• インピーダンスを50オーム
• 表面VSWR、ケーブル対ケーブル起動。
  1.4最大1～40GHz（.047および.086の両方）
  1.540～50 GHzで最大1本（0.086ケーブル）
  1.540～67 GHzで最大1個（0.047ケーブル）
  1.6 67～85 GHzで最大1（0.047ケーブル）
• ケーブル-基板間エッジ起動：
  最大1.4:1～40GHz
  40～67 GHzで最大1.5:1（.047ケーブル）

メカニカル

• 挿抜回数嵌合：500回
• 使用温度範囲：-55℃〜+125℃
• ケーブル径：プラグインカード用.047、バックプレーン用.047および.086のオプション
