スリムシールコネクタ_ミニチュアシリーズ(W-B)

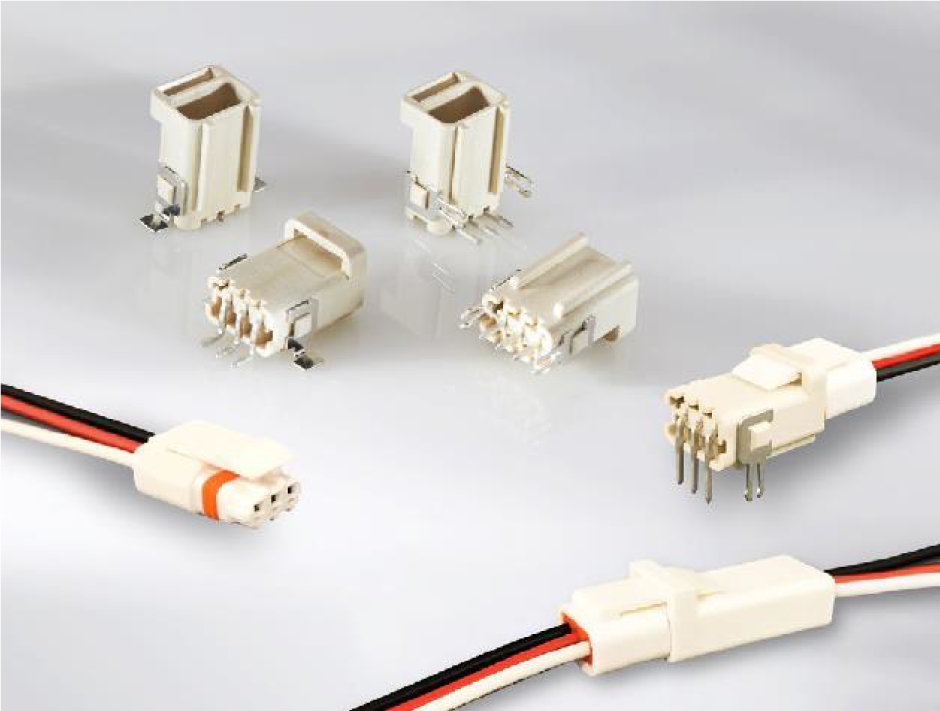

TE Connectivity (TE) の SlimSeal コネクタミニチュアシリーズは、屋外や高湿度環境などの過酷環境での用途に適した保護等級 IP 67 適合の防塵防水性能を有するコネクタ システムです。この基板対電線コネクタ システムは、2 極と3 極の構成からなる省スペース防水接続ソリューションです。また、堅牢なハウジングロック構造 レバーを押し下げロック解除 によって、コネクタの確実な嵌合をサポートします。更に、様々なハウジング色を取り揃え、容易な識別と柔軟な設計を実現しています 。
特長
- コンパクト設計によりPCBスペースを節約
- IP67 定格コネクタで防塵・防水用途向けに理想的なソリューションを達成
- ポジティブ ラッチ機構が不注意な嵌合はずれを防止
- コネクタ内に組み込まれた防水シールにより、組み立て時間を短縮
アプリケーション
- 屋外照明
- デジタル サイネージ
- 駐車場照明
- 公共交通機関
- 業務用冷凍庫照明
- 台所用器具
- H V A C 機器
- 通信システム
- セキュリティシステム
- トレーラー照明
電気的特性
- 定格電流
18AWG~20AWG: 最大5A
22AWG: 最大3A - 定格電圧
電線対基板: 最大250VAC
電線対電線: 最大400VAC - 耐電圧
電線対基板: 最大1500VAC
電線対電線: 最大1800VAC
機械的特性
- 動作温度:-40℃~⁺105℃
- 挿抜回数:30回
- 防水レベル:IP67
ハウジング色
- ナチュラル
- 黒
- 赤
- 白
各種規格
- 取付適用規格
電線対基板: 114-137266
電線対電線: 114-137093 - 製品規格
電線対基板: 108-137266
電線対電線: 108-137093 - UL1977許可
材料
- ハウジング:液晶ポリマー、UL 94 V-0
- 端子:銅合金(錫メッキ)
- シール:ゴム
製品型番情報

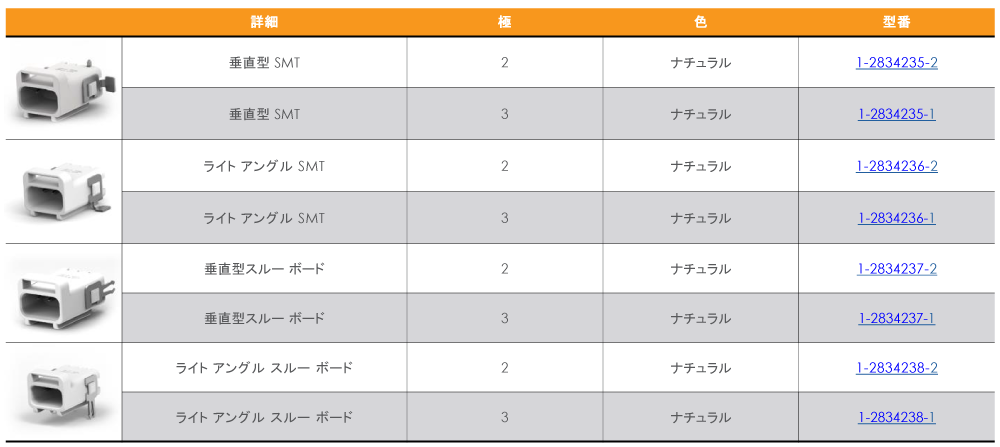

リセプタクルミニチュア防水ヘッダー
注意:ミニチュア防水コネクタプラグと嵌合。
スルーボード製品は赤、黒および白も入手可。

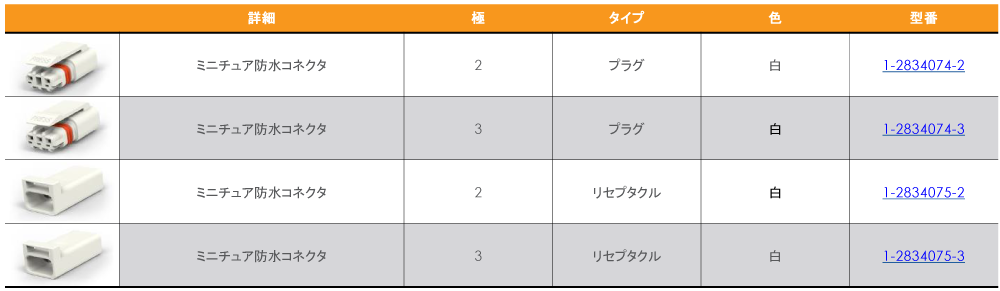

プラグおよびリセプタクル ミニチュア防水コネクタ
注意:ミニチュア防水プラグおよびリセプタクル製品は赤と黒も入手可。
事前結線プラグケーブルアセンブリ入手可(製品図面2834182参照)
事前結線リセプタクルケーブルアセンブリ入手可(製品図面2834183参照)
プラグおよびリセプタクル ミニチュア防水コネクタ

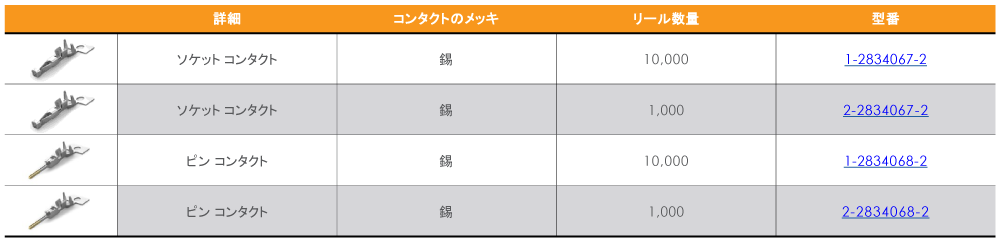

注意:コンタクトアプリケーションツーリングは取付適用規格114‐137093,Sec.5をご覧下さい。
電線対電線用途向けに金メッキコンタクトのオプションがあります。
寸法

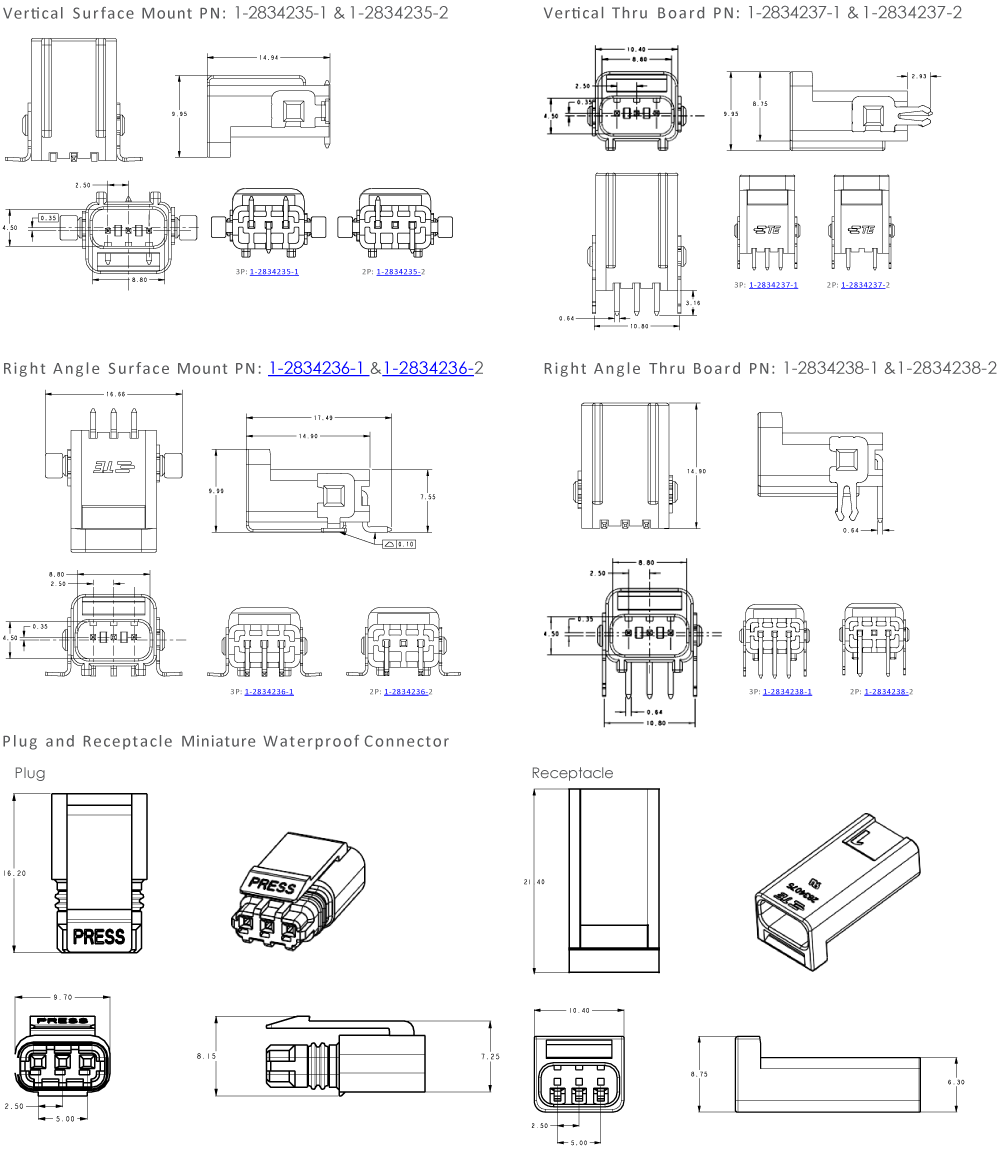

防水プラグハウジング及び防水リセプタクルハウジング
注意:上記のとおり、プラグはヘッダーと嵌合し、かつ右に示すリセプタクルとも嵌合します。
