新製品 TE Connectivity Japan

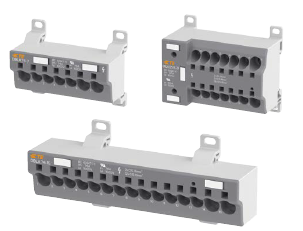

DBLK 配電ブロック
DBLK配電ブロック
- 優れた識別視認性
- 様々な構成の制御盤に適用可能な3種の取付方法
コンパクトで振動に強く、製造・施工の時間短縮が可能な制御盤内配電方式
アプリケーション
- 各種制御盤
- 産業機器
- 鉄道制御機器
- 空調設備
- ビル制御システム
主な特長
- 様々な構成の制御盤に適用可能な3種の取付方法
- 優れた識別視認性
- 電線を差し込むだけの簡単な結線（プッシュイン接続）
- 多極構成による柔軟性
- 配線工数、部品点数、組立工数の削減
- 製造・施工時間の短縮
電気的仕様
- 定格電流 76-125A
- 定格電圧 DC 1500 V
- IEC規格 AC 1000 V
- UL規格 AC 1000 V
適用規格
- IEC 60947-7-1
- UL 1059 / CSA C22.2
- IEC 60998
- IEC 60999
材質
- PA6.6 UL94 V-0
型番
- 1SNL407610R0000/DBLK76-7
- 1SNL407611R0000/DBLK76-15
- 1SNL412510R0000/DBLK125-16-2R
