400V入力対応、三相入力ダイオードモジュール発売 ～海外向け産業機器の小型化、信頼性向上に貢献～
400V入力対応、三相入力ダイオードモジュール発売
～海外向け産業機器の小型化、信頼性向上に貢献～

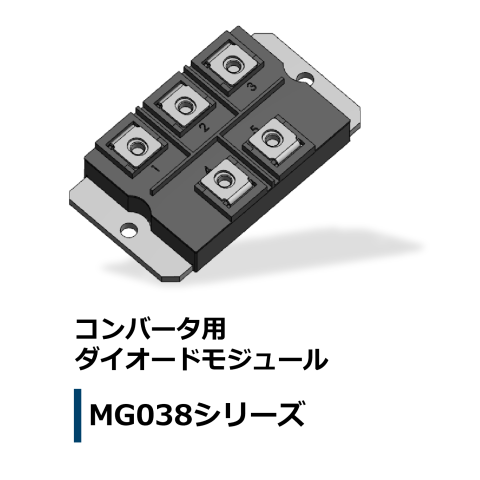

新電元工業株式会社は、産業機器の三相交流入力の整流回路向けにダイオードモジュール「MG038シリーズ」のラインナップを追加します。
今回追加した「MG038C」「MG038D」の2品種は交流入力電圧400Vに対応するコンバータ用のダイオードモジュールです。
車載電装品や様々な用途で使われる半導体の需要増加などから産業用ロボット市場は成長を続けています。これまでに新電元は800V耐圧のダイオードモジュールを開発・販売をしてきました。中国や欧州など海外での400V入力対応のニーズが高まってきたことから、今回1600V耐圧の製品をラインナップに追加しました。
本製品は800V耐圧品と同じ小型化に有利な低背タイプのパッケージです。またIFSM も1600A/2000Aを達成することで高破壊耐量化も実現出来ます。
それにより400V入力に対応した機器の小型化、信頼性向上に貢献します。
特長
自社新規開発による1600V耐圧チップの採用
中国や欧州など400V入力機器への搭載が可能
薄型パッケージの採用
高さ17mmの低背タイプにより、機器の小型化に寄与
競合他社と同等以上の信頼性
実装設計の見直しによるIFSM向上で他社の同等品より優位性を確保
| IFSM[A] | 他社同等品比 | |
|---|---|---|
| MG038C | 2000 | 8%増 |
| MG038D | 1600 | 33％増 |
業界標準外形により置き換えが可能
既存製品からの置き換えを考慮した端子や取り付けピッチの設計
その他の特長
・セラミック基板採用による高絶縁性能・高放熱設計
・UL1557認証品
用途例
- 産業用ロボットシステムの商用入力部のコンバータ回路用
- 汎用インバータのコンバータ回路用
製品仕様
| type No. | VRRM [V] |
VF [V] |
IF(typ.) [A] |
IFSM [A] |
|
|---|---|---|---|---|---|
| MG038A200080A | 800 | 1.05 | 200 | 1950 | |
| MG038B150080A | 150 | 1650 | |||
| MG038C200160A NEW | 1600 | 200 | 2000 | ||
| MG038D150160A NEW | 150 | 1600 | |||
等価回路図

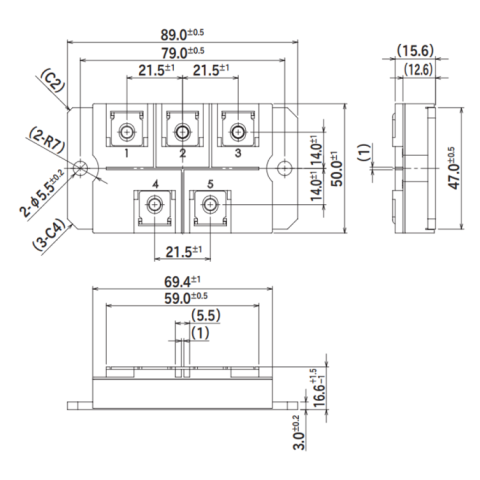

外形寸法図
単位：mm
生産工場
ランプーン新電元 など
