新製品 タイコエレクトロニクス（TE Connectivity）

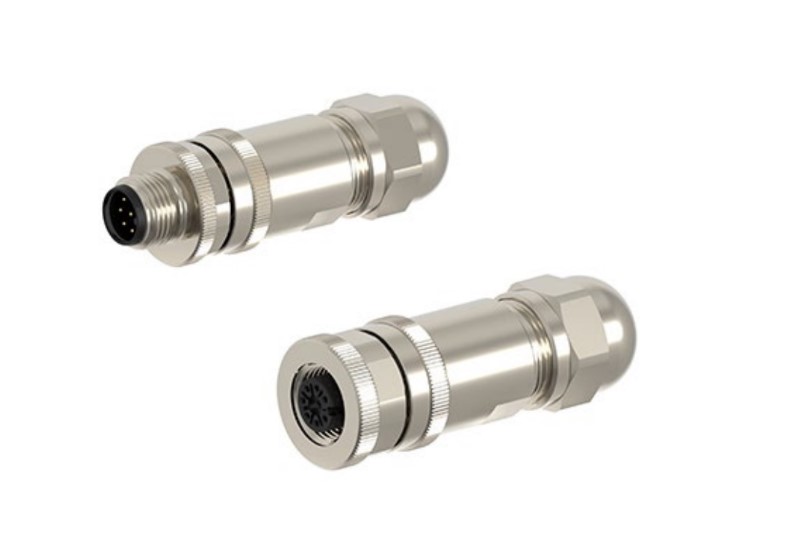

M12 鉄道向けケーブルアセンブリ
• 現場結線に対応
• 屋外で使用可能
Aコード8極、Dコード4極のオス・メス、ストレート及び現場施工可能な製品を含むM12コネクタは、鉄道向け用途の規格
(EN45545、IEC61373)に準拠しています。
アプリケーション
• AV機器
• 乗客情報システム
• 監視カメラ
• エンターテイメント機器と無線接続(WI-FI)
• 旅客情報表示装置
• 券売機
電気的仕様
• Dコード 4極:
• 電圧と電流:250Vと4A
• 接触抵抗:8mΩ以下
• 絶縁抵抗:100MΩ以上
• Aコード 8極:
• 電圧と電流:30Vと2A
• 接触抵抗:8mΩ以下
• 絶縁抵抗:100MΩ以上
機械的仕様
• 適用電線範囲:AWG#18-26
• 挿抜回数:100回
• 防水性:IP67(嵌合状態)
適用規格
• IEC 61076-2-10に準拠したインターフェース
主な特長
• 火災や煙により発生するガス等の安全レベルを確保
• さまざまな用途に適用可能な広い適用電線範囲
• 過酷な環境下での信号・高速データ伝送を可能にするシールド設計
特徴
• 現場施工に対応可能な圧着コンタクト
• IEC61373に準拠した耐振動・耐衝撃性
• 保護等級IP67
• EN45545準拠
• 適用電線範囲:AWG#18-26
材質
• 金属製コネクタ本体:黄銅(ニッケルめっき)
• 絶縁部:ポリアミド樹脂
• コンタクト:青銅(金めっき)
適合規格
• 衝撃と振動:IEC 61373
• 火と煙:EN45545-2、HL2
型番リスト
| Part Number | Part Description |
|---|---|
| 2351378-1 | M12 MALE,D4 CODE,STR CONNECTOR, PG7 SEAL |
| 2351378-2 | M12 MALE,D4 CODE,STR CONNECTOR, PG9 SEAL |
| 2351378-3 | M12 MALE,D4 CODE,STR CONNECTOR, PG7 SEAL |
| 2351378-4 | M12 MALE,D4 CODE,STR CONNECTOR, PG9 SEAL |
| 2358990-1 | M12 FEMALE,D4,STR CONNECTOR, PG7 SEAL |
| 2358990-2 | M12 FEMALE,D4,STR CONNECTOR, PG9 SEAL |
| 2358990-3 | M12 FEMALE,D4,STR CONNECTOR, PG7 SEAL |
| 2358990-4 | M12 FEMALE,D4,STR CONNECTOR, PG9 SEAL |
| 2351415-1 | M12 MALE,A8 CODE,STR CONNECTOR, PG7 SEAL |
| 2351415-2 | M12 MALE,A8 CODE,STR CONNECTOR, PG9 SEAL |
| 2351415-3 | M12 MALE,A8 CODE,STR CONNECTOR, PG7 SEAL |
| 2351415-4 | M12 MALE,A8 CODE,STR CONNECTOR, PG9 SEAL |
| 2358992-1 | M12 FEMALE, A8,STR CONNECTOR, PG7 SEAL |
| 2358992-2 | M12 FEMALE, A8,STR CONNECTOR, PG9 SEAL |
| 2358992-3 | M12 FEMALE, A8,STR CONNECTOR, PG7 SEAL |
| 2358992-4 | M12 FEMALE, A8,STR CONNECTOR, PG9 SEAL |
| 2351768-1 | CONTACT, AWG 22-26 |
| 2351768-2 | CONTACT, AWG 18-20 |
| 2358996-1 | FEMALE CONTACT, AWG 22-26 |
| 2358996-2 | FEMALE CONTACT, AWG 18-20 |
| 2351769-1 | CONTACT, AWG 22-26 |
| 2351769-2 | CONTACT, AWG 18-20 |
| 2358997-1 | FEMALE CONTACT, AWG 22-26 |
| 2358997-2 | FEMALE CONTACT, AWG 18-20 |
