電気配線用高速マルチプリンター MP-60B
あらゆる印字を速く、美しく。
生産性向上と高精細印字を両立
電気配線用高速マルチプリンター MP-60シリーズの特徴
-
- マルチプリント/ハイスピード
チューブ/記銘版/ラベルを1台で
ハイスピード印字で生産性アップ
多様な素材、幅、形状のチューブに対応
全カット/半カット対応
-
- 多機能で使いやすい専用アプリケーション
直観操作で自由にデザイン
無償アップデートで常に進化
CSV対応でまとめてデータ作成
PC1台で複数台制御
- オプション追加で更に便利に
チューブストッカーで効率アップ
市販品対応でローランニングコスト

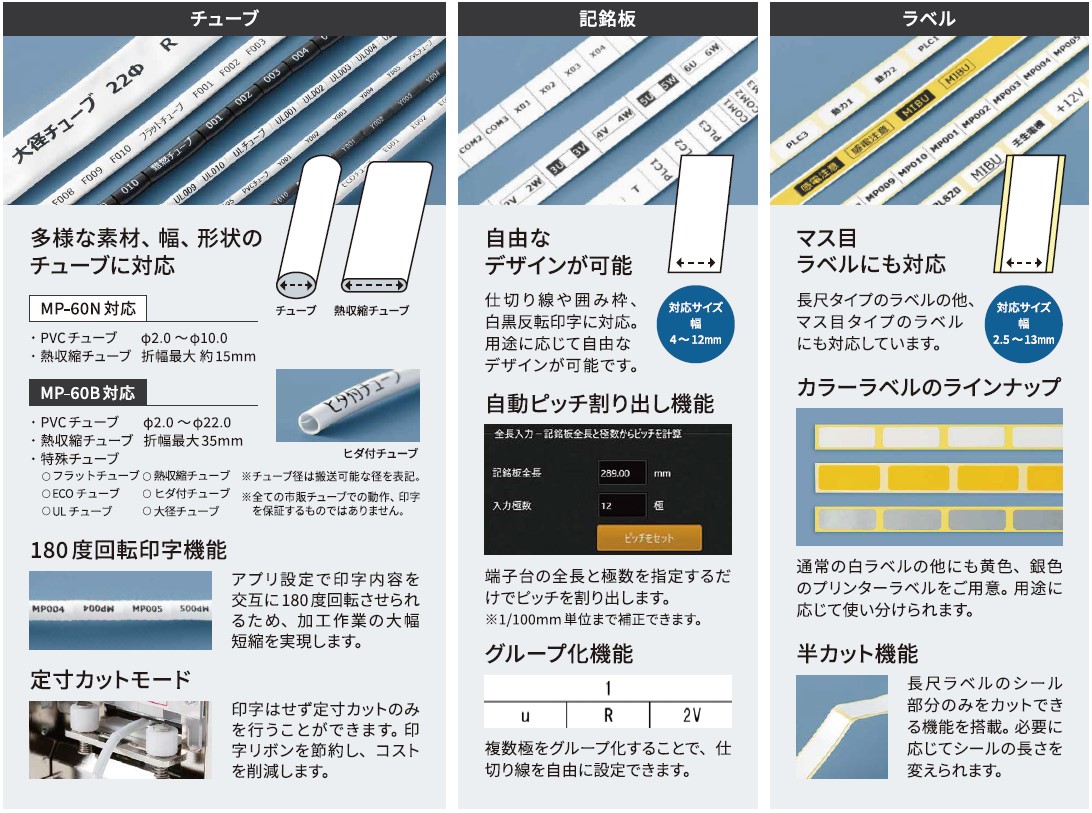

マルチプリント/ハイスピード
対応ワークの幅広さと圧倒的なハイスピード
チューブ、記銘板、ラベルを1台で対応。新型のMP-60Bでは、更に対応するチューブの種類を拡充しています。

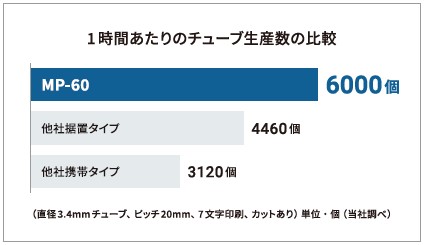

印字スピードの速さも兼ね揃え、一般的な電気配線用プリンターと比較して30%以上の生産性向上を実現します。

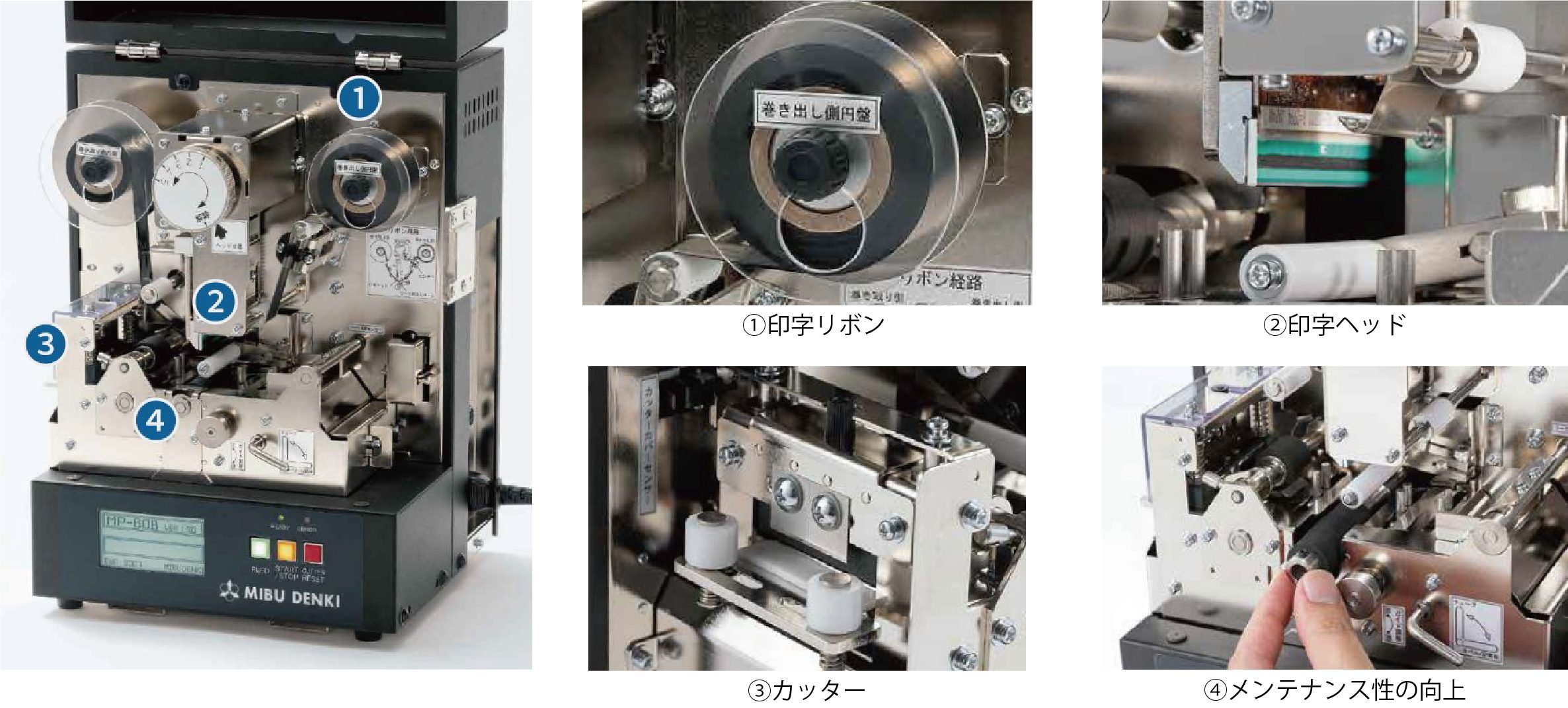

MP-60シリーズの内部機構
-
- 印字リボン
摩擦に強く印字が鮮明な熱転写インクリボン。コストパフォーマンスにも優れます。
-
- 印字ヘッド
熱転写式サーマル印字ヘッドを搭載。高精細印字と高速印字の両立を実現しました。
-
- カッター
アプリ制御のカッター深度調整により、全てのワークで全/半カットに対応しています。
- メンテナンス性の向上
印字ヘッド、カッターの交換に加え、新型MP-60Bでは搬送ローラーの交換が容易になり、主要搬送部品全てをセルフメンテナンスすることができます。

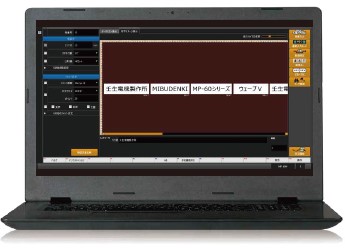

多機能で使いやすい専用アプリケーション『ウェーブV』
MP-60の能力を引き出す進化するアプリケーション
MP-60のマルチな能力を引き出し、お使いのパソコンで直感的に操作できる専用の制御アプリケーション「ウェーブV」は、
お客様の声を反映して常にアップデートし続けます。

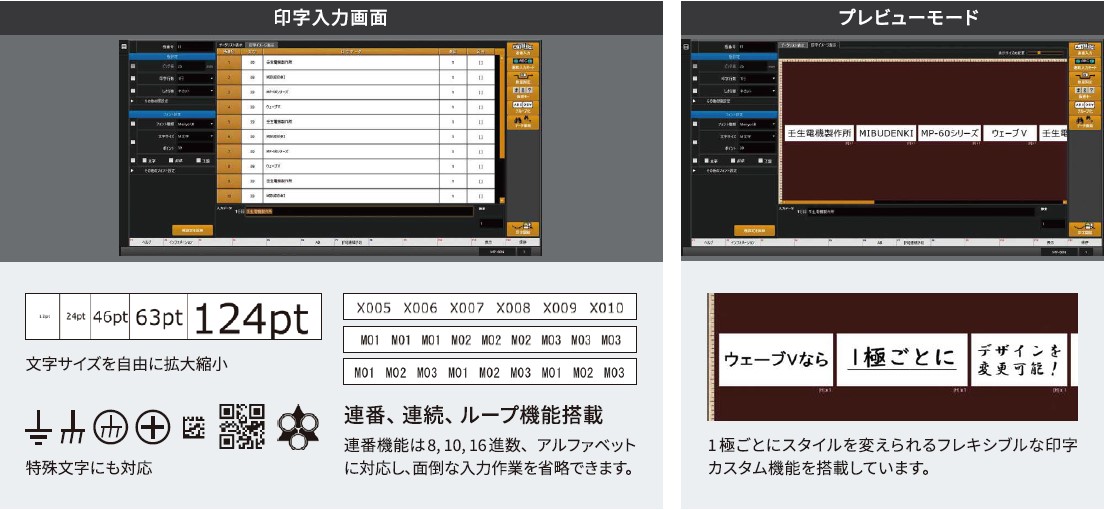

直感的で自由度の高いデザイン作成
プレビューモードで印字内容を確認しながらデータ作成ができるデザイン編集機能は、どなたでも直感的に操作できるように設計されています。文字サイズはワーク幅に合わせて自由に拡大縮小。自由度の高い印字スタイルのカスタマイズ。特殊文字、QRコード、画像データなどにも対応。思いのままにデザインが作成できます。

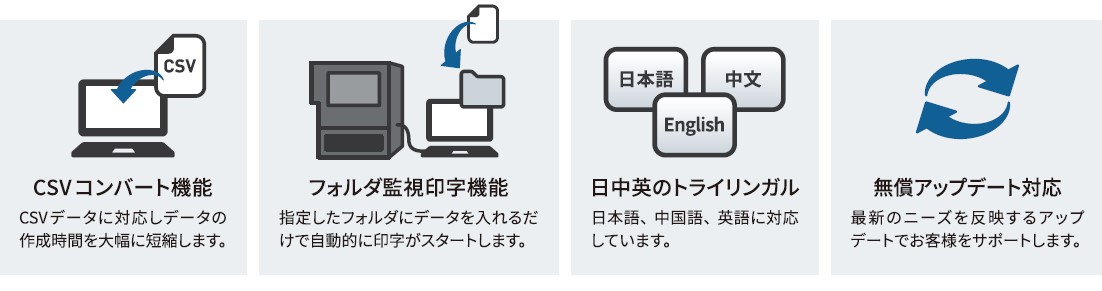

その他便利機能

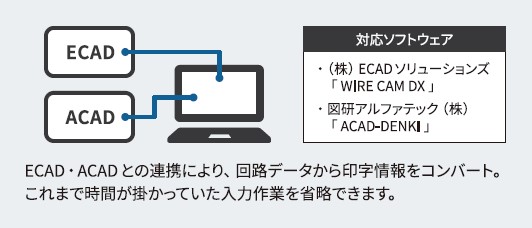

CAD連携

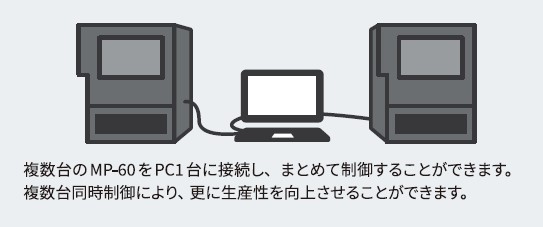

PC1台で複数制御も
オプション

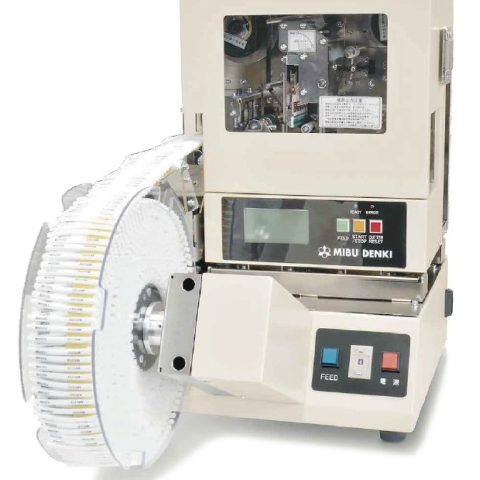

排出されるチューブを自動巻取り
チューブストッカー ST-1
作業効率はX倍!
プリンター本体と接続し、本体と同様にアプリ制御できるST-1は、カットされたチューブを自動で巻き取り、カートリッジにストックします。巻き取りには市販のマスキングテープが使用できるため、ローランニングコストで大幅な作業効率アップが図れます。
- 巻取りカートリッジの機能性アップ
本体から取り外したカートリッジは直置きしても回転するため、その後の貼付作業の作業性に優れています。重ね置きも出来るので、印字後は省スペースで保管できます。
主な機能 | |
---|---|
Φ2.5~Φ10のチューブに対応 | 15~60mm内で自由にチューブカット可能 |
最大約2,000個のチューブを貼り付け可能(Φ4の場合) | 市販テープ使用可能 |
2個1セットでのカット・貼付け | (推奨:3Mマスキングテープ243J 18mm×18m) |
2極内で反転印字可能 | テープエンドおよび巻取りオーバー感知センサー付き |
サービス・サポート
- 導入指導サービス
MP-60シリーズの導入ご支援、操作指導を無料で承っております。
※別途交通費を頂戴する場合があります。
- 無料レンタルサービス
ご購入ご検討中にデモンストレーション、実機レンタルを承っております。WEBサイトからお申し込みいただくと、無料で2週間実機をお貸しいたします。
- 無料保証サービス
お買い上げいただきましたプリンター本体について、お買い上げ日から6ヶ月間保証させていただきます。
※修理で本体をお預かりした場合、代替機の貸出をいたします。
※消耗品は対象外になる場合がございます。
- オンラインヘルプサイト
製品マニュアルやよくあるご質問をオンラインヘルプサイトでご覧いただけます。印字トラブルや操作方法の解決に役立ちます。

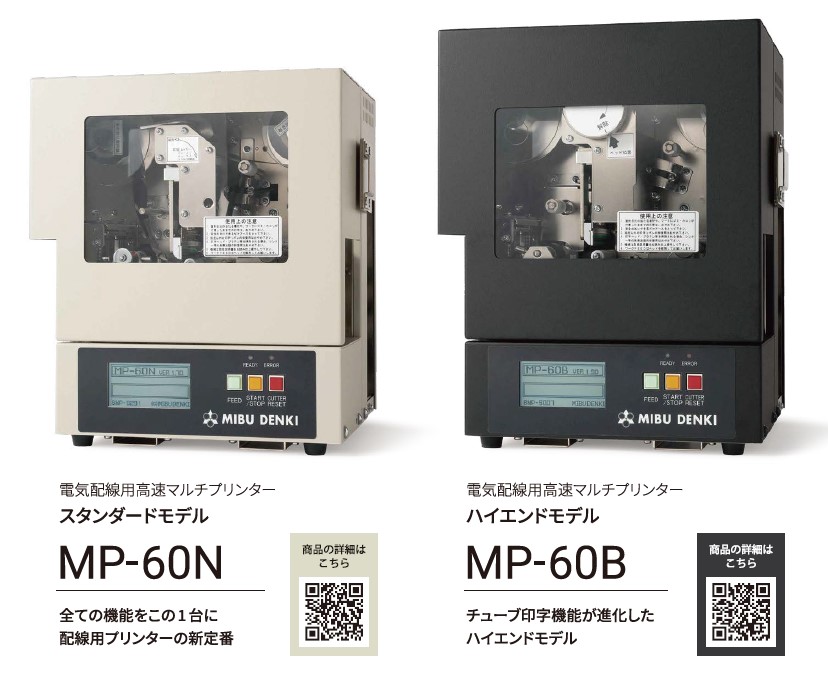

電気配線用高速マルチプリンター MP-60シリーズ
製品仕様 | MP-60N | MP-60B | |
---|---|---|---|
文字種類 | 数字0~9、英大小文字A~Z、漢字、かな文字、記号(PCフォント使用、種類により使用不可文字あり) | ||
文字サイズ | サイズによる指定(端子M=39) | ||
文字間隔 | 可変(-12~+24dot) | ||
文字行数 | 標準最大3行(特殊最大6行) | ||
文字方向 | 縦文字、横文字 | ||
最大入力データ数 | 2000ライン | ||
印字数量設定 | 9999個 | ||
最大印字文字数 | 98文字(100mmピッチMSゴシックSSサイズ使用時) | ||
印字方式 | 熱転写方式印字密度12dot/mm | ||
ワークサイズ | PVCチューブ | Φ2-10mm | Φ2-22mm |
熱収縮チューブ | 折幅最大 約15mm | 折幅最大 約35mm | |
記銘板 | 幅4-12mm | ||
プリンターラベル | 幅2.5-13mm | ||
印字スピード | 20mm/sec~52mm/sec(標準40mm/sec) | ||
連番機能 | 8進、10進、16進、ステップ、アルファベット | ||
補正機能 | 印字位置、印字濃度、カッター深度、その他多種 | ||
インターフェス | USB2.0以上のTypeAコネクタが必要 | ||
電源 | AC100~240V(プラグは100V日本国内仕様) | ||
消費電力 | 100W以下 | ||
周囲条件 | 温度 動作時:10~25℃(保存時:0~40℃)、湿度 動作時:40~70%(保存時:30~90%)※結露なきこと | ||
サイズ | 約W260mm×H294mm×D221mm | 約W260mm×H338mm×D221mm | |
重量 | 11.5kg(消耗品、電気コード、付属品除く) | 12.4kg(消耗品、電気コード、付属品除く) | |
付属品 | ●印字リボン(TRB-200)●USBケーブル●電源コード●インストールCD(取扱説明書を含む) |
動作環境 | MP-60N | MP-60B |
---|---|---|
対応OS | 日本語版 Windows 10 | 日本語版 Windows 10 |
※Windows 10Sには対応しておりません。※最新のWindows Update適用のこと | ||
対応機種 | 上記OSがプリインストールされたPC ※プリンター本体との接続にUSBボードが必要 ※グラフィック性能の高いPCを推奨 |
|
CPU | Core i3 同等以上推奨 | |
CPU | Core i3 同等以上推奨 | |
メモリー | 4G以上推奨(3台制御8G以上推奨) | |
カラー | 16bit(65536色)以上 | |
ディスクドライブ | CD-ROMドライブ必須 ※インストール時に必要となります。 |
ST-1 追加仕様 | |||
---|---|---|---|
電源 | MP-60Nから供給 | 巻取最大数量 | 約2000個(Φ4) ※2個1セット 4000個 |
巻取 | MP-60Nから供給 | 巻取最大数量 | 約2000個(Φ4) ※2個1セット 4000個 |
巻取幅最小/最大 | 6mm~60mm | 巻取テープ | マスキングテープ(推奨有) |
付属品 | カッターまな板、カッター取り付け板、専用ワーク押え、マスキング用ボビン、接続ケーブル、巻き取りコア(30mm)、巻き取りコア(60mm)、カッターカバー |
サプライ品
- 長尺記銘板
短尺の記銘板に比べ作業効率がよく、素材のロスも少なくなります。材質は環境にやさしいABSを採用しております。
型式 | 幅(mm) | 長さ(m) | 厚さ(mm) | 色 | 材質 | 入数 |
---|---|---|---|---|---|---|
B-7.-ECO | 7.0 | 25 | 0.5 | 白 | ABS | 5 |
B-7.8-ECO | 7.8 | |||||
B-8.0-ECO | 8.0 | |||||
B-8.5-ECO | 8.5 | |||||
B-9.5-ECO | 9.5 | |||||
B-10.0-ECO | 10.0 | |||||
B-10.5-ECO | 10.5 | |||||
B-12.0-ECO | 12.0 |
専用印字リボン
黒色のTRB-200の他、白色も揃えています。
型式 | 幅(mm) | 長さ(m) | 色 | 入数 |
---|---|---|---|---|
TRB-200 | 20 | 200 | 黒 | 10 |
TRW-200 | 白 |
カッター替え刃 CTB-5
1パック5枚入りです。
専用カセット HC-1
記銘板、長尺ラベルを収納し、そのまま本体にセットできます。
ラベル
サイズ・色など、豊富なバリエーションでさまざまなご要望にお応えします。主に環境にやさしいPET材を採用しております。
- 長尺タイプ
型式 | 幅(mm) | 長さ(m) | 色 | 材質 | 入数 |
---|---|---|---|---|---|
MPL-5W | 5.0 | 27.5 | 白 | PET | 5 |
MPL-6W | 6.0 | ||||
MPL-7W | 7.0 | ||||
MPL-8W | 8.0 | ||||
MPL-10W | 10.0 | ||||
PLW-13W | 13.0 | PVC | |||
PLY-6C | 6.0 | 黄 | |||
PLY-8C | 8.0 | ||||
PLY-10C | 10.0 | ||||
PLS-6C | 6.0 | 銀 | PET | ||
PLS-8C | 8.0 | ||||
PLS-10C | 10.0 |
- マスメタイプ
型式 | サイズ(mm) | コマ数(片) | 色 | 材質 | 入数 |
---|---|---|---|---|---|
MPL-617W | 6×17 | 1100 | 白 | PET | 5 |
MPL-620W | 6×20 | ||||
MPL-817W | 8×17 | ||||
MPL-820W | 8×20 | ||||
MPL-823W | 8×23 | ||||
PCY-1025W | 10×25 | 黄 | PVC | ||
PCS-817 | 8×17 | 銀 | PET | ||
PCS-820 | 8×20 | ||||
PCS-823 | 8×23 |
