新製品動画 ヘラマンタイトン
ホルダークリップ：対象穴径 φ 3.3～ φ 4.0mm

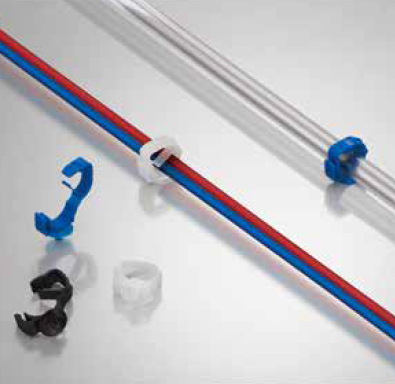

ホルダークリップ
固定したハーネスの取り外しができ、幅広い板厚に対応
ファーツリー形状の固定部で幅広い板厚に対応！部品点数の削減に効果的！
- ドーム型の支えが付いているため、パネルに取り付けた後でも安定した固定ができ、埃などが侵入しにくい形状です。
- クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことも可能です。
- マウント部のデザインは、ヘラマンタイトン独自のファーツリー（もみの木）形状を採用しており、１種類で幅広い範囲の板厚に対応します。
製品特長

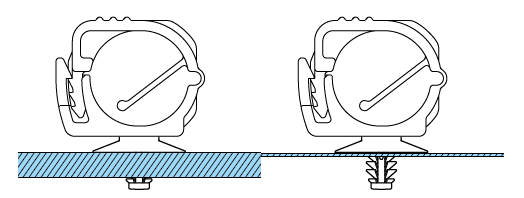

1種類で幅広い板厚に使用可能

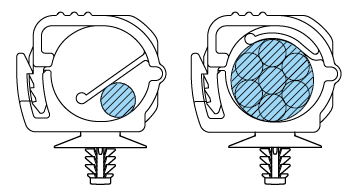

幅広い結束径に対応
製品概要
| 付番 | 材質 | グレード | UL 難燃グレード( 主原料) | 色 | 使用温度範囲 |
|---|---|---|---|---|---|
| なし | 66ナイロン | 標準 | UL94V-2 | 乳白 | -40℃～+85℃ |
| -HSW | 耐熱・耐候 | UL94V-2 | 黒 | -40℃～+110℃ | |
| -ETFE | ふっ素樹脂(ETFE) | 耐熱・耐薬品 | UL94V-0 | 青 | -80℃～+170℃ |
＊：HC513FT4J-ETFE、HC1320FT4J-ETFE（ふっ素樹脂製）はハロゲンフリーではありません。
| Article-No. | 型番 | 最大結束径φ(mm) | 寸法（mm） | 取付板厚（mm） | 適用穴径φ(mm) | 適用メネジ | 販売単位（個） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A(参考値) | B(参考値) | φC(参考値) | D(参考値) | E | 袋 | ケース | ||||||
| 151-03160 | HC513FT4J | 13.0 | （38.2） | （5.6） | （14.0） | （32.3） | 7.0 | 1.0～3.0 | 3.3～4.0 | M4 | 100 | 5000 |
| 151-03161 | HC513FT4J-HSW | |||||||||||
| 151-03162 | HC513FT4J-ETFE | 6.8 | 100 | 2500 | ||||||||
| 151-04012 | HC1320FT4J | 20.0 | （50.5） | （45.2） | 8.0 | 100 | 2000 | |||||
| 151-04013 | HC1320FT4J-HSW | |||||||||||
| 151-04014 | HC1320FT4J-ETFE | 7.8 | 100 | 1000 | ||||||||
