新製品 タイコエレクトロニクス（TE Connectivity）

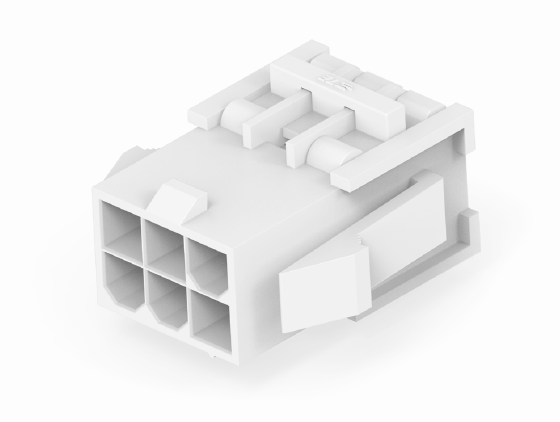

バリューロックプラスコネクタ_VAL-U-LOK PLUS Connectors
バリューロックプラスコネクタ
- 一体型ダブルロックプレート（TPA）
- 電線の絡まりを防止する堅牢なラッチ
- 既存のバリューロックシリーズと互換性あり
バリューロックプラスコネクタは、電源接続の安全性を確保しながら、調達・組立工程の簡素化を実現します。本製品は、お客様の設計に部品点数を増やすことなく、ダブルロックプレート（TPA）機能による信頼性を備えています。
バリューロックプラスコネクタは、挿入工程を必要としないダブルロックプレートを内蔵し、電線の絡まりを防止する堅牢なラッチを備えているため、容易な組立が可能です。
バリューロックプラスコネクタは、既存のバリューロックシリーズ製品や同様の4.20mmピッチコネクタと嵌合するように設計されています。
アプリケーション
- 業務用冷凍機
- インダストリアル制御機器
- 産業機械
- モーター用途
- HVAC
- 生活家電
- 照明機器
- セキュリティシステム
電気的特性
- 定格電流：9A / 11A
- 定格電圧：600 VAC
機会的特性
- ピッチ（mm）：4.20
- ワイヤサイズ（AWG）：26-18
- 極数：3-5極（単列）、2,4,6極（２列）
標準規格
- GWT 750℃炎無し（IEC 60335による）
- UL 94 V-0
- EIA-364
- VDEおよびUL認証*
*標準電流版は、VDE認証取得済み、UL認証取得中です。高電流版については、VDE認証およびUL認証は申請中です。
主な特長
- AWG26-18の電線に対応する4.20mmピッチ設計
- 一体型ダブルロック（TPA）
- 最大定格電流9Aまたは11Aに対応する標準または高導電性端子
- 極数展開は、3-5極（単列）、2,4,6極（２列）
- 電線対電線、電線対基板、電線対パネルの各システムに対応
- 既存のバリューロックシリーズ及び4.20mmピッチコネクタと嵌合可能
- 電線の絡まりを防止する堅牢なラッチ
- UL 94 V-0およびIEC 60335-1グローワイヤテスト（GWT）の難燃性規格に適合
型番リスト
PLUG HOUSINGS
| Description | Pos. No. | Part Number |
|---|---|---|
| Single Row | 3P | 2386014-3 |
| 4P | 2386014-4 | |
| 5P | 2386014-5 | |
| Dual Row | 2P | 2385533-2 |
| 4P | 2385533-4 | |
| 6P | 2385533-6 |
RECEPTACLE HOUSINGS
| Description | Pos. No. | Part Number |
|---|---|---|
| Single Row | 3P | 2386011-3 |
| 4P | 2386011-4 | |
| 5P | 2386011-5 | |
| Dual Row | 2P | 2385532-2 |
| 4P | 2385532-4 | |
| 6P | 2385532-6 |
CONTACTS
| Description | Wire Size (AWG) | Part Number | Applicator | Hand Tool |
|---|---|---|---|---|
| Standard Pin | 26-22 | 794957-1 | 2266139-X | 2305570-1 |
| 2836282-X | ||||
| 22-18 | 2238016-1 | 2151096-X | ||
| Standard Socket | 26-22 | 794958-1 | 2266139-X | |
| 2836282-X | ||||
| 22-18 | 2238017-1 | 2151096-X | ||
| High Conductivity Pin | 22-18 | 2825210-1 | 2151096-X | |
| High Conductivity Socket | 22-18 | 2825211-1 | 2151096-X |
詳細
- 製品ページ
- 製品フライヤー
- 製品規格：108-160744
- 取付適用規格：114-160449
